Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

Московский технический университет связи и информатики

_________________________________________________________________

Лабораторная работа №4

Исследование свойства аналого-цифровых и цифро-аналоговых преобразователей

Выполнил студент группы БРМ2202 Жилин В.А.

Проверил: Прокурат Г.А.

Москва 2024

Цель работы

Исследование свойств цифро-аналоговых (ЦАП) и аналого-цифровых преобразователей (АЦП) сигнала с применением математических моделей узлов в системе схемотехнического моделирования МС10 и устройств на их основе.

Расчетная часть

Рассчитайте среднеквадратичную ошибку:

Расчёт при n=8:

Расчёт при n=12:

Расчёт при n=16:

Определите среднюю мощность шума квантования и отношения сигнал/шум по мощности (напряжению).

Расчёт при n=8:

Расчёт при n=12:

Расчёт при n=16:

8-ходовой:

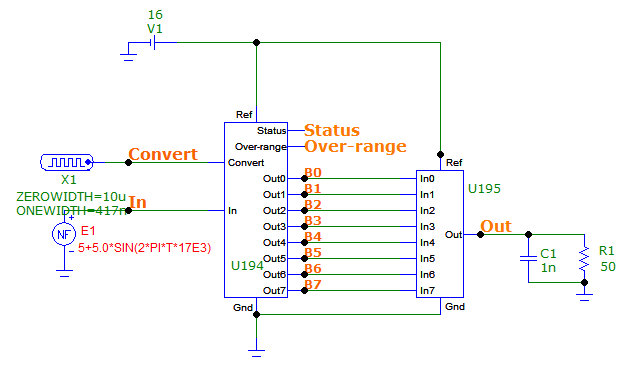

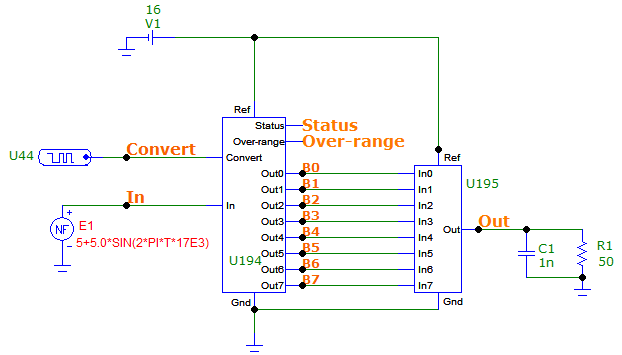

Рисунок 1 – 8-ходовая схема с частотой дискретизации 44кГц

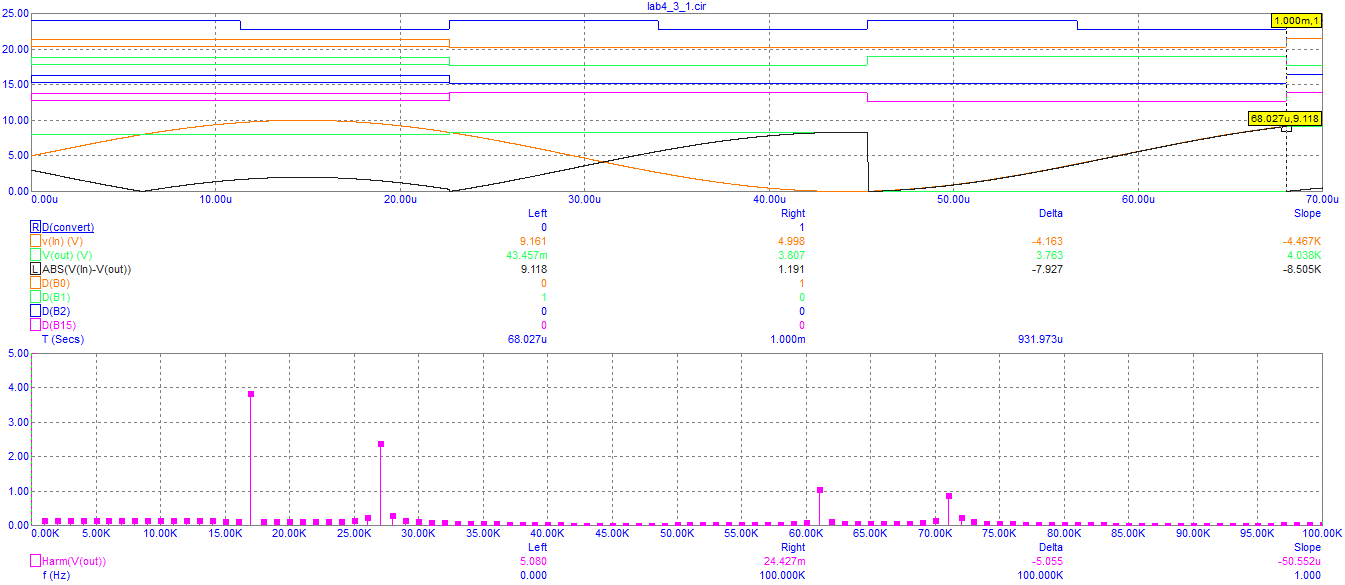

Рисунок 2 – анализ схемы с частотой дискретизации 44кГц

Рисунок 3 – анализ схемы с частотой дискретизации 96кГц

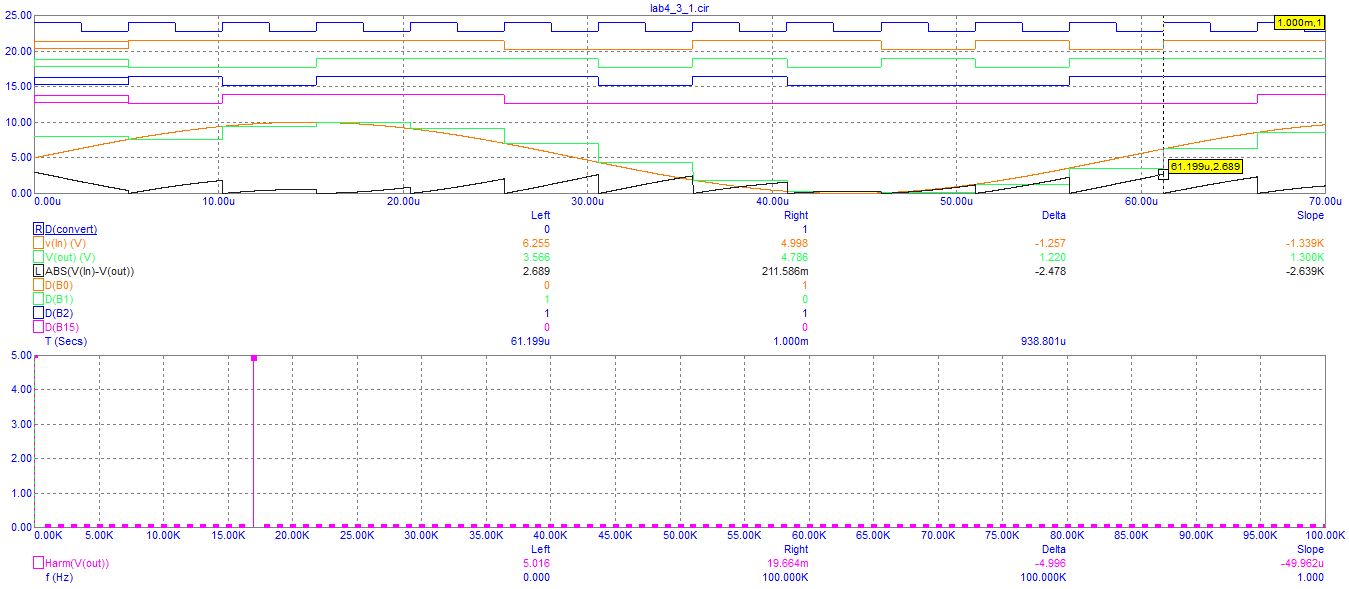

Рисунок 4 - анализ схемы с частотой дискретизации 192кГц

12 ходовой:

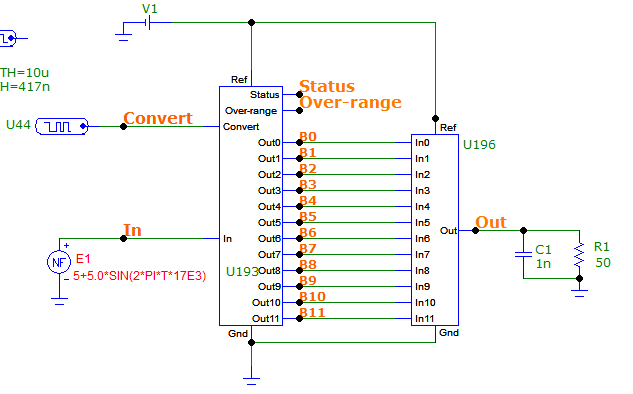

Рисунок 5 - 12-ходовая схема с частотой дискретизации 44кГц

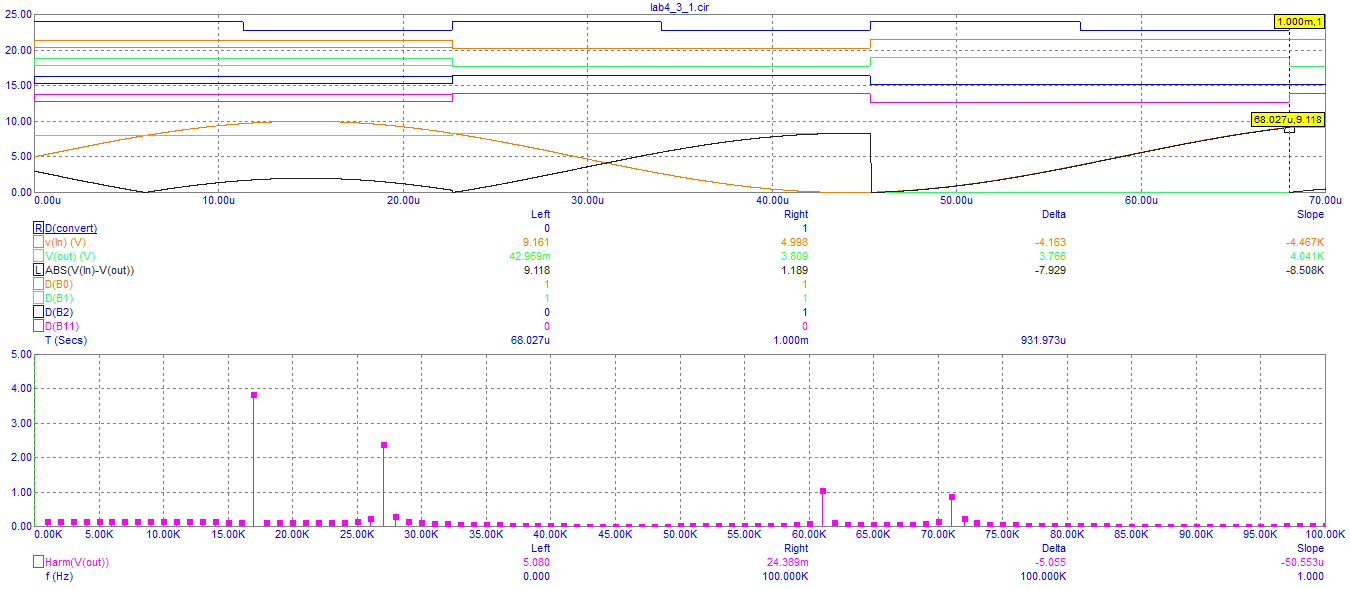

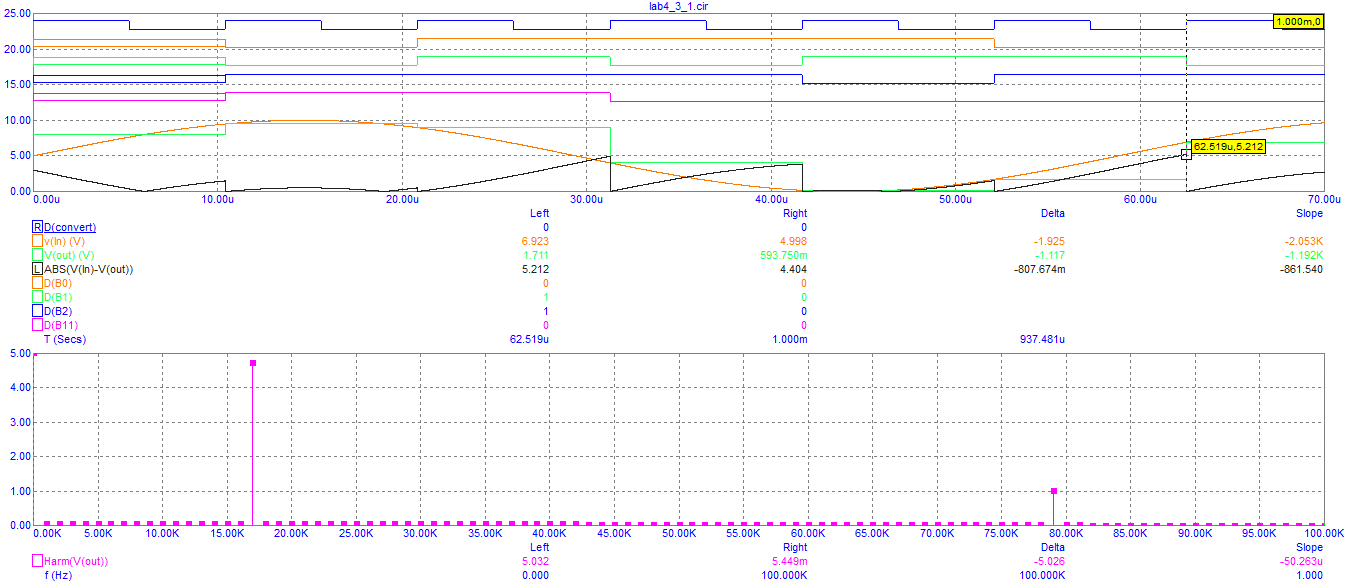

Рисунок 6 – анализ схемы с частотой дискретизации 44кГц

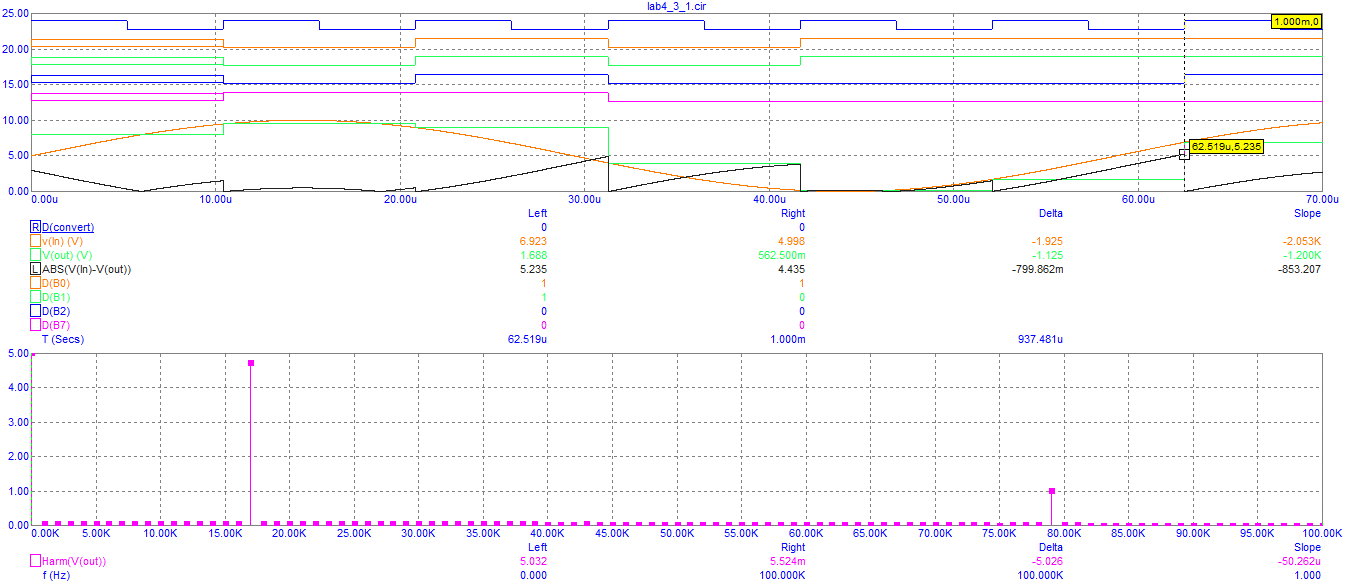

Рисунок 7 – анализ схемы с частотой дискретизации 96кГц

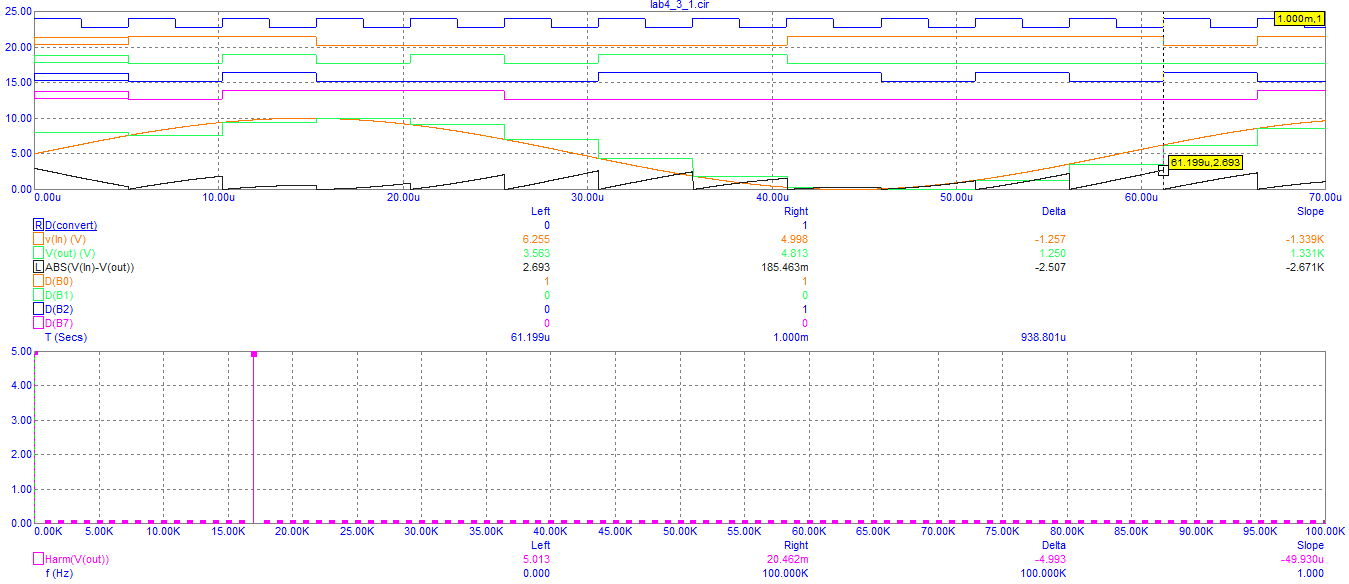

Рисунок 8 – анализ схемы с частотой дискретизации 192кГц

16 ходовой:

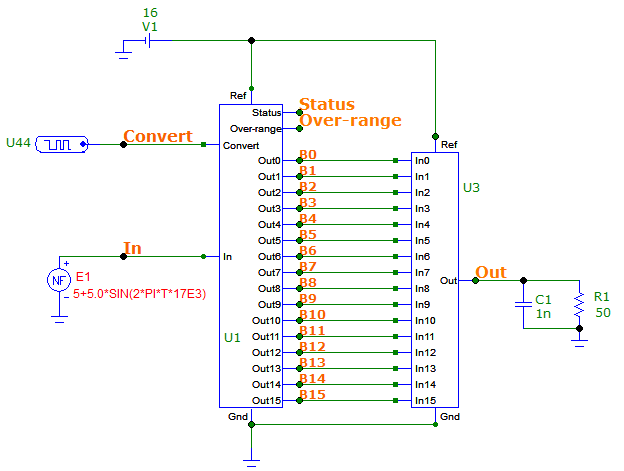

Рисунок 9 - 16-ходовая схема с частотой дискретизации 44 кГц

Рисунок 10 – анализ схемы с частотой дискретизации 44 кГц

Рисунок 11 – анализ схемы с частотой дискретизации 96 кГц

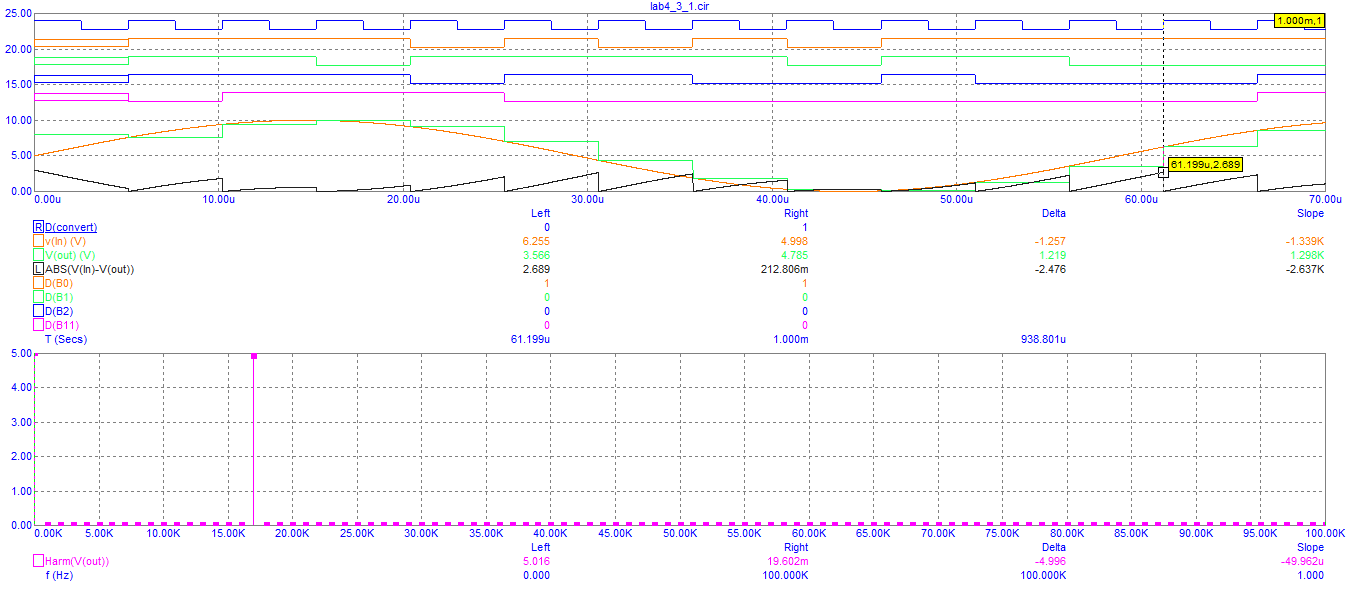

Рисунок 12 – анализ схемы с частотой дискретизации 192 кГц

• Исследование влияния ширины импульса дискретизации для 8-12-16­-ходовых схем.

Рисунок 13 – 8-ходовая схема с источником прямоугольных импульсов DClock

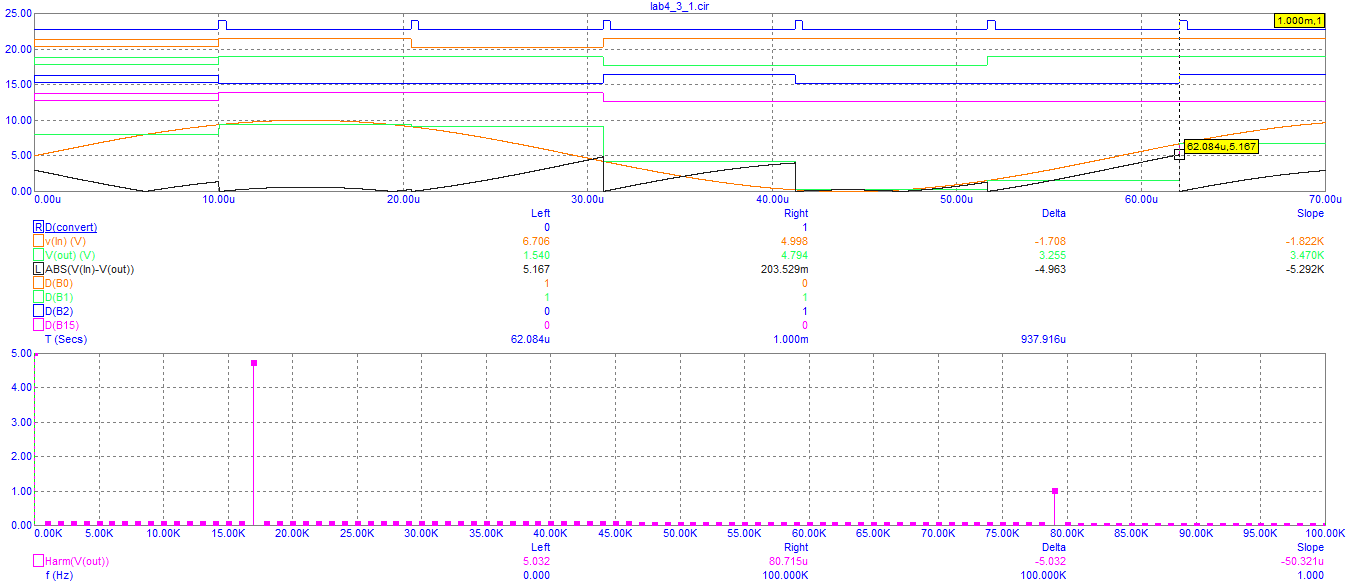

Рисунок 14 – анализ схемы 8 ходовой (DClock)

Рисунок 15 – анализ схемы 12 ходовой (DClock)

Рисунок 16 – анализ схемы 16 ходовой (DClock)

Максимальное отличие, В	Разрядность преобразователей
	8			12			16
	Частота дискретизации, кГц			Частота дискретизации, кГц			Частота дискретизации, кГц
	44,1	96	192	44,1	96	192	44,1	96	192
Меандр	9.099	5.235	2.693	9.118	5.212	2.689	9.118	5.213	2.689
Узкий импульс	5.144			5.167			5.167

Вывод: Сравнивается точность передаваемого сигнала, которая измеряется в разнице входного и выходного напряжения. Чем больше разрядность и частота дискретизации, тем больше точность. Чем больше разрядность, тем меньше квант уровня (разница между разрядами).Чем меньше квант, тем меньше погрешность.
