лаб 6 / ЦОС СТЕЦКИЙ 6
.docxМинистерство цифрового развития, связи и массовых коммуникаций Российской Федерации
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
СВЯЗИ И ИНФОРМАТИКИ
(МТУСИ)
Факультет "Радио и телевидение
Кафедра радиотехнических систем
Лабораторная работа
по дисциплине
ЦИФРОВАЯ ОБРАБОТКА СИГНАЛА
«СИНТЕЗ ЦИФРОВЫХ КИХ-ФИЛЬТРОВ
МЕТОДОМ ОКОН С ПРИМЕНЕНИЕМ ОКНА КАЙЗЕРА»
Выполнил:
студент группы БРВ2202
Стецкий Н.С.
Проверила:
Минаева О.Н.
Москва 2024
Цель работы:
Изучение метода окон на примере синтеза цифрового ФНЧ (или ФВЧ)
с применением окна Кайзера. Моделирование синтезированного цифрового
фильтра проводится в среде «Спектр-2».
Таблица 1. Исходные данные:
Переменная |
Назначение |
Формула |
Значение |
Nбр |
Номер бригады |
|
20 |
FД
|
Частота дискретизации |
10000+50 Nбр |
11000 |
F1
|
Граничная частота ПП |
F1=705+25 Nбр |
1205 |
Fз
|
Граничная частота ПЗ |
Fз=2100+35 Nбр |
2800 |
Ϭ1 |
Максимально допустимое отклонение в ПП |
Ϭ1= 0,05 |
0,05 |
Ϭ2 |
Минимально допустимое отклонение в ПЗ |
Ϭ2=0,01 |
0,01 |
Рассчитанные отсчёты ИХ
b(i) |
n |
hи(n) |
w(n) |
h(n) |
b (0) |
-8 |
-0.010773 |
0.147965 |
-0.001594 |
b (1) |
-7 |
-0.044943 |
0.266113 |
-0.011960 |
b (2) |
-6 |
-0.029063 |
0.402268 |
-0.011691 |
b (3) |
-5 |
0.034035 |
0.546815 |
0.018611 |
b (4) |
-4 |
0.078831 |
0.688263 |
0.054256 |
b (5) |
-3 |
0.030329 |
0.814499 |
0.024703 |
b (6) |
-2 |
-0.119983 |
0.914168 |
-0.109685 |
b (7) |
-1 |
-0.289733 |
0.978017 |
-0.283364 |
b (8) |
0 |
0.635909 |
1 |
0.635909 |
b (9) |
1 |
-0.289733 |
0.978017 |
-0.283364 |
b (10) |
2 |
-0.119983 |
0.914168 |
-0.109685 |
b (11) |
3 |
0.030329 |
0.814499 |
0.024703 |
b (12) |
4 |
0.078831 |
0.688263 |
0.054256 |
b (13) |
5 |
0.034035 |
0.546815 |
0.018611 |
b (14) |
6 |
-0.029063 |
0.402268 |
-0.011691 |
b (15) |
7 |
-0.044943 |
0.266113 |
-0.011960 |
b (16) |
8 |
-0.010773 |
0.147965 |
-0.001594 |

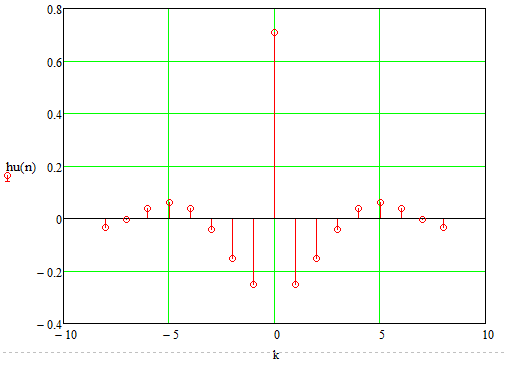

Рисунок 1 – ИХ «идеального» ФВЧ

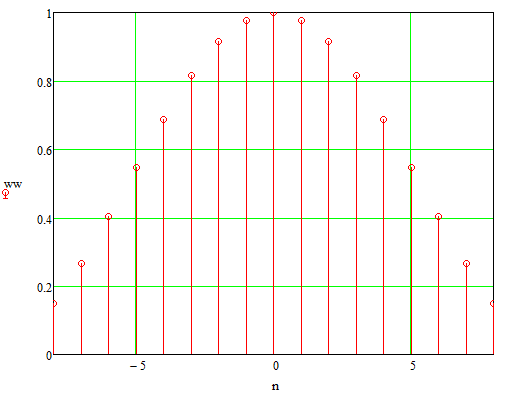

Рисунок 2 – Оконная последовательность

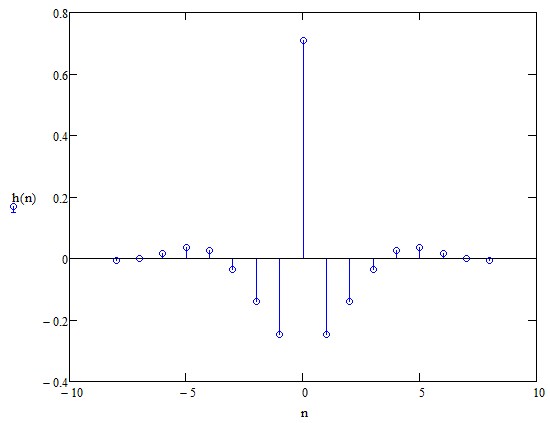

Рисунок 3 – ИХ реального ФВЧ
Выполнение

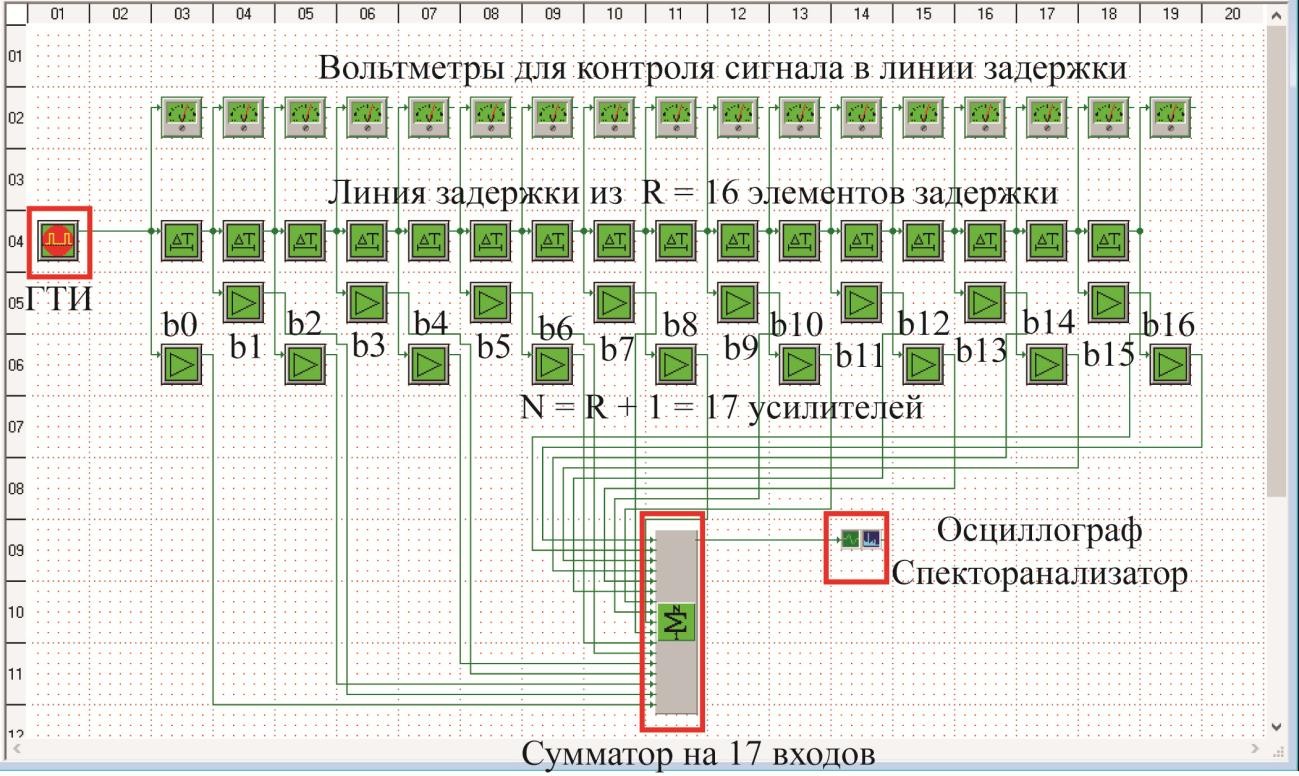

Рисунок 4 – Экспериментальная система

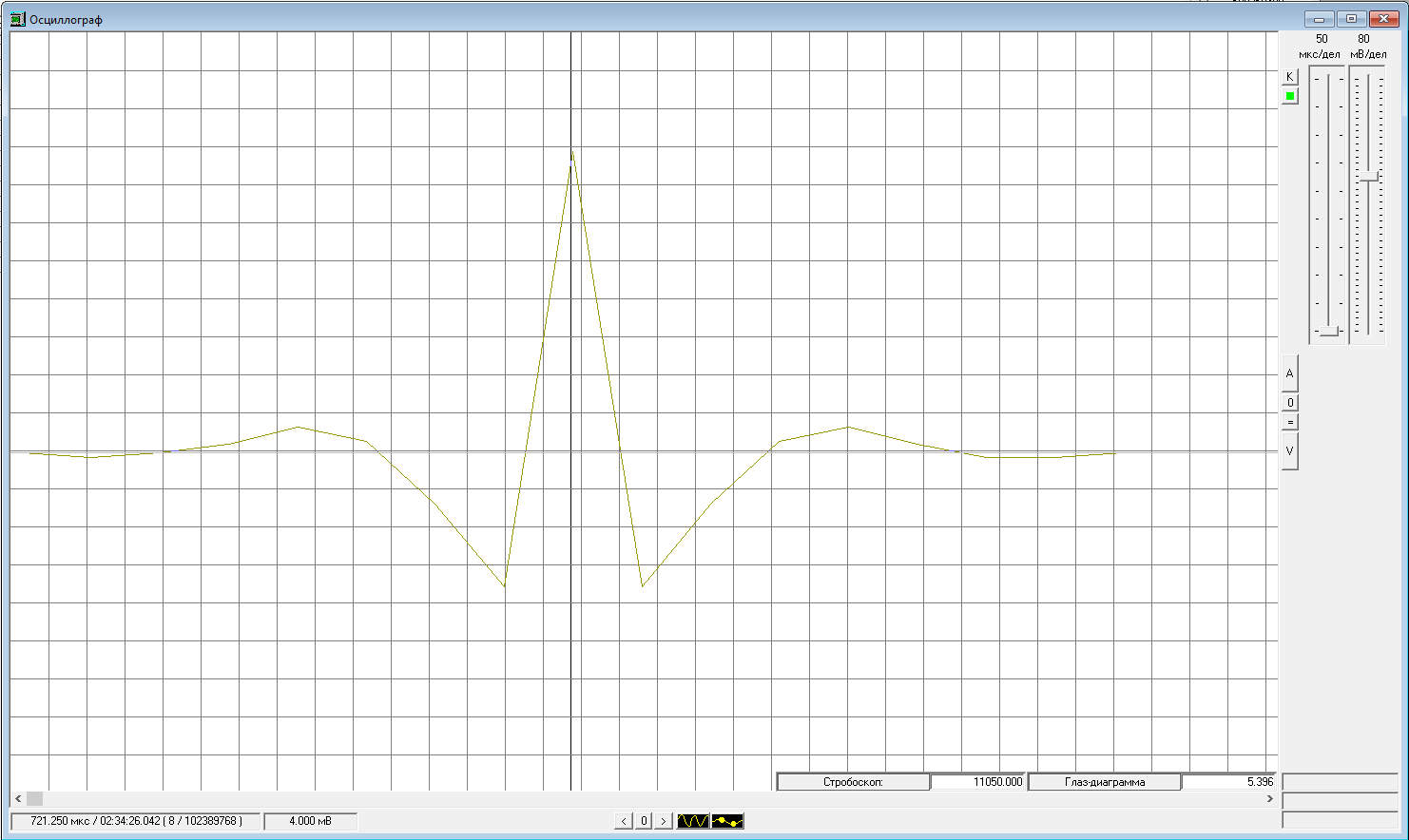

Рисунок 5 - ИХ цифрового ФВЧ
Рисунок 6 - АЧХ цифрового ФВЧ
Вывод:
В ходе лабораторной работы был изучен метод окна Кайзера на примере синтеза цифрового ФВЧ.
