МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования Московский технический университет связи и информатики

Лабораторная работа № 2к

По ОКиТПЭС

Тема: «Проектирование печатных плат блоков РЭА из интегральных

микросхем с элементами САПР»

Вариант №1

Выполнили: ст. гр. БРВ 2202

Стецкий Н.С.

Проверил:

Москва 2024 г.

1. Цель работы

Целью работы является изучение принципов конструирования печатных плат для обеспечения заданных электрических и эксплуатационных характеристик на основе использования типовых материалов и компонентов, а также элементов САПР.

С этой целью необходимо рассмотреть следующие вопросы.

1. Изучить основные требования и нормированные ограничения при разработке топологии и конструкции печатной платы в целом.

2. Уяснить особенности и преимущества печатного монтажа.

3. Изучить материалы, используемые при печатном монтаже.

4. Изучить основные требования и рекомендации по проектированию чертежей печатных плат узлов радиоаппаратуры, выполненных на микросхемах либо дискретных компонентах.

5. Ознакомиться с методами конструирования блоков радиоаппаратуры на печатных платах.

6. Изучить технологические способы нанесения изображения печатных схем и способы создания печатных проводников.

7. Изучить способы механической обработки печатных плат.

8. Ознакомиться с основами проектирования многослойных печатных плат.

9. Ознакомиться с принципами автоматизированного проектирования печатных плат с использованием современных САПР.

2. Задание

Вариант 1

Генератор M – последовательности с защитой от блокировки.

Предназначен для работы в бортовой самолетной аппаратуре. Производство мелкосерийное. Габариты минимальные. Разъем печатный.

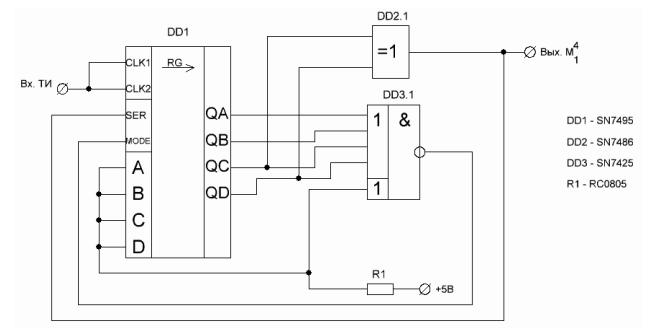

Рисунок 1.

Генератор последовательности с защитой от блокировки

Рисунок 2. Нумерация выводов микросхем (распиновка).

Рисунок 3. Топологические размеры корпуса DIP-14.

3. Выполнение.

1. Метод конструирования - функционально-узловой т.к. важность в устойчивости к механическим нагрузкам превышает экономичность.

2. Способ нанесения изображения на плату - сетчатый трафарет т.к. данный способ является самым высокопроизводительным.

3. Способ создания печатных проводников - комбинированный т.к. данный способ является основным при изготовлении печатных плат.

4. Материал основания – фольгированный стеклотекстолит FR4 т.к. материал обладает хорошими диэлектрическими свойствами, стабильностью характеристик и размеров, высокой устойчивостью к воздействию неблагоприятных климатических условий.

5. Ширина соединительных проводников – 0.254мм, расстояние между соединительными проводниками 0.152мм

6. Соотношение сторон платы выбираем 3:2 поэтому оптимальные размеры платы 51мм в ширину и 34мм в высоту

7. Используем переходные отверстия для реализации печати на обоих слоях платы.

Расчет паразитной емкости:

Расчет соотношения площадей
