МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ,

СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА»

(СПБГУТ)

_________________________________________________________________________

Кафедра Радиосистем и обработки сигналов (РОС)

Практическое занятие «Создание антенны «паук» и расчёт основных характеристик»

По дисциплине «Устройства СВЧ и перспективные радиотехнические системы»

Выполнили

студенты группы

Проверил:

Коровин Константин Олегович __________

Санкт-Петербург

2024

Цель работы:

Создать модель антенны «паук» и рассчитать его основные характеристики. Создать антенную решетку из 8 элементов.

1. Моделирование одиночной антенны «паук».

Задающие параметры:

Материал антенны: медь

Рабочая частота f: 7 МГц

Высота антенны: 7.5 м

Ширина: 12 м

Рис. 1.1 Модель антенны

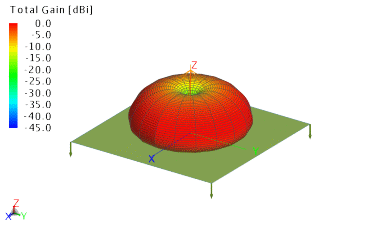

Рис. 1.2 Электромагнитное поле на центральной частоте

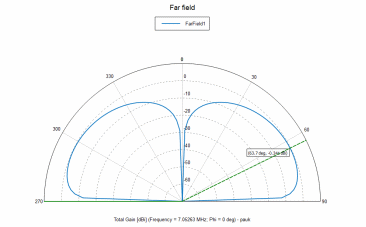

Рис. 1.3 ДН антенны

Рис. 1.4 Коэффициент отражения

Рис. 1.5 Коэффициент стоячей волны

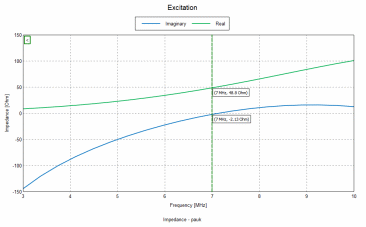

Рис. 1.6 Зависимость активного и реактивного сопротивлений от частоты

Таблица 1 – Результаты измерений

Характеристики	Антенна «паук»
Коэффициент отражения на центральной частоте, дБ	-35.88
КСВ на центральной частоте	1.05
Рабочий диапазон, МГц	3.518
Активное сопротивление на центральной частоте, Ом	48.8

2. Моделирование антенной решётки.

Задающие параметры:

Материал антенны: медь

Рабочая частота f: 7 МГц

Диаметр решётки: 50 м

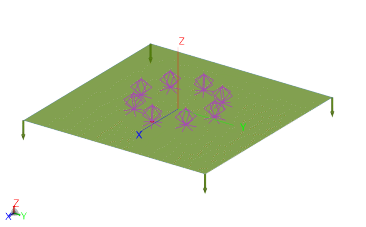

Рис. 2.1 Модель антенной решётки

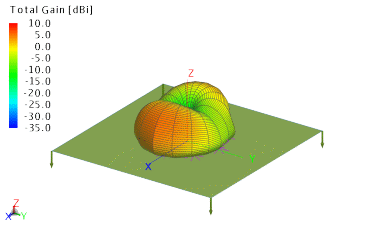

Рис. 2.2 Электромагнитное поле на центральной частоте

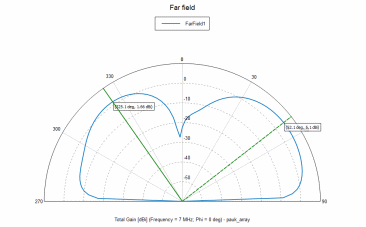

Рис. 2.3 ДН решётки phi = 0

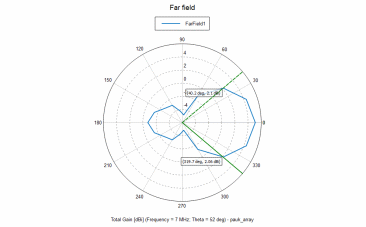

Рис. 2.4 ДН решётки theta = 52
