Цель работы:

Создать модель антенны с инвертированным конусом и рассчитать основные характеристики.

1. Модель антенны.

Характеристики

Высота 100 м

Длина стороны конуса 200 м

Ширина антенны 282 м

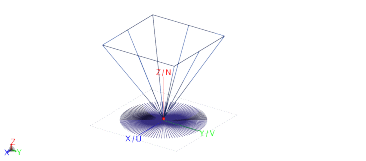

Рис. 1.1 Модель антенны

Рис. 1.2 Электромагнитное поле на центральной частоте

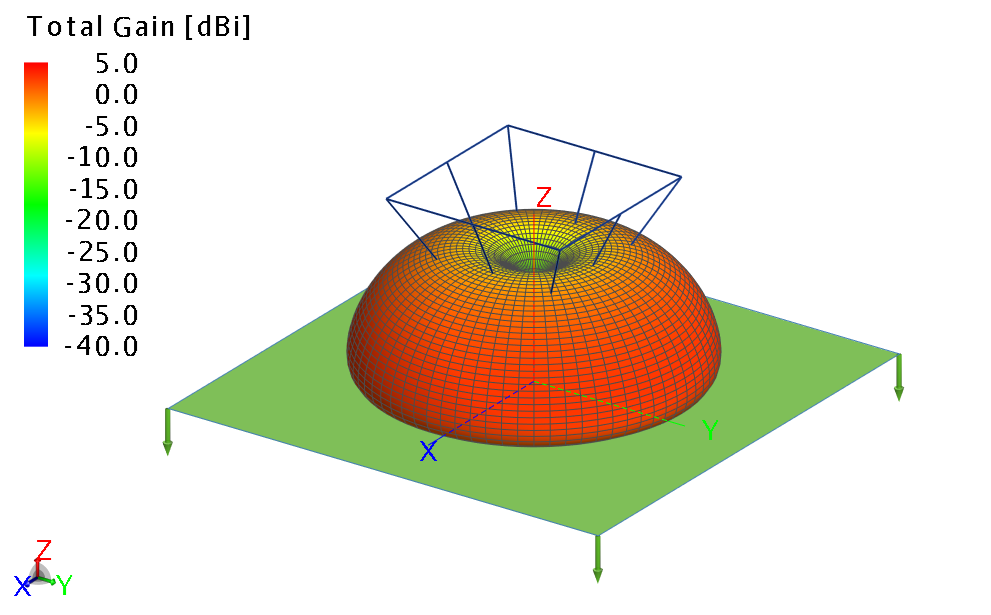

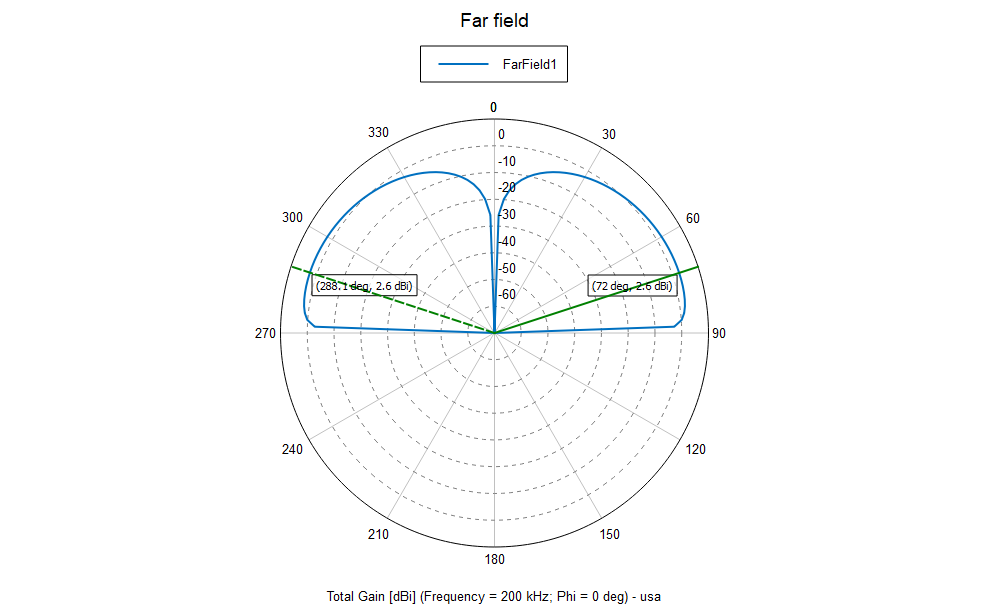

Рис. 1.3 ДН антенны

Рис. 1.4 Коэффициент отражения

Рис. 1.5 Коэффициент стоячей волны

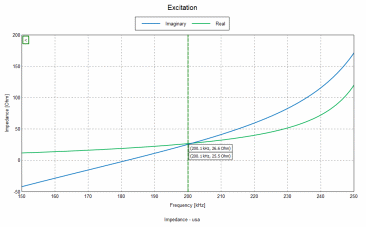

Рис. 1.4 Зависимость активного и реактивного сопротивлений от частоты

Таблица 1 – Результаты измерений

Характеристики	Антенна four-tower inverted-cone
КУ, дБи	2.6
Коэффициент отражения на центральной частоте, дБ	-7.81
КСВ на центральной частоте	2.37
Рабочий диапазон, кГц	85.4
Активное сопротивление на центральной частоте, Ом	26.6

Вывод:

Была разработана модель антенны four-tower inverted-cone. Результаты моделирования удовлетворяют допустимым значениям.
