LR2
.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ,
СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА»
(СПБГУТ)
_________________________________________________________________________
Кафедра Радиосвязи и Вещания (РСиВ)
Лабораторная работа №2
По дисциплине «Электропитание радиотехнических систем»
ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ ПРЕОБРАЗОВАТЕЛЯ ПОСТОЯННОГО НАПРЯЖЕНИЯ
Выполнили
студенты группы
Проверила:
Копылова Ирина Вячеславовна __________
Санкт-Петербург
2023
Цель работы
Изучить принцип работы импульсного преобразователя постоянного напряжения (ППН).
Рис. 1. Внешний вид сменного блока «Преобразователь постоянного напряжения»

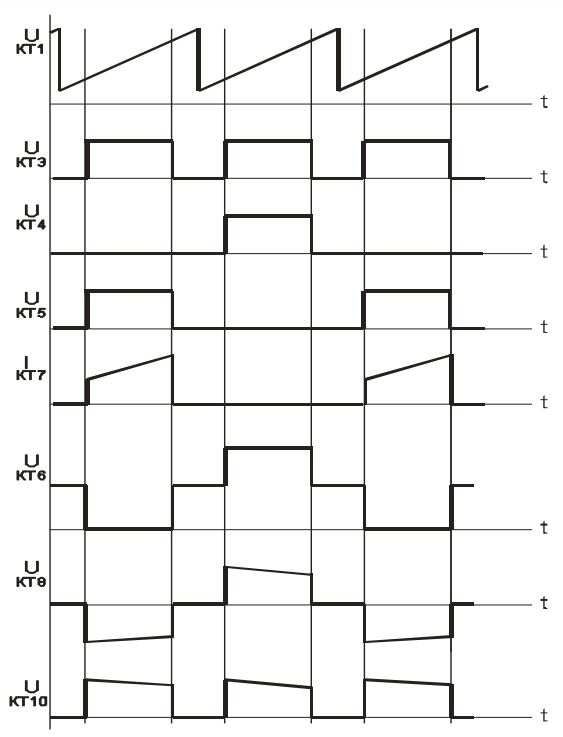

Рис. 2. Осциллограммы напряжений и токов в контрольных точках схемы преобразователя постоянного напряжения
Таблица 3.1
Зависимость между управляющими импульсами и напряжением на выходе ППН
Измеряемая величина |
Измерительный прибор |
Результаты измерения |
||||||
|
PV2 |
1.2 |
1.9 |
3.3 |
4.1 |
5.4 |
6.4 |
6.7 |
|
Осциллограф |
6 |
10 |
15 |
20 |
25 |
30 |
32 |

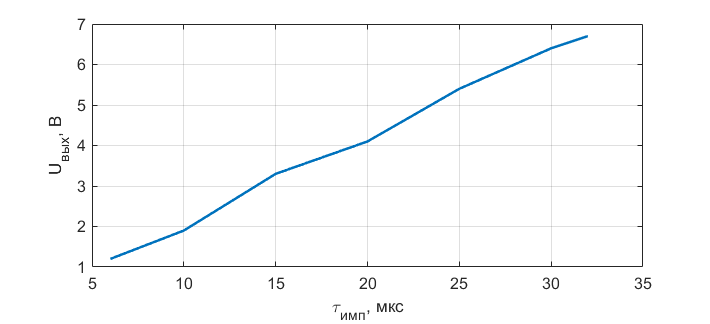

Рис. 3. График зависимости между управляющими импульсами и напряжением на выходе ППН.
Таблица 3.2
Зависимость между напряжением на выходе ППН и напряжением источника питания (ручная регулировка)
Измеряемая величина |
Измерительный прибор |
Результаты измерения |
||||||||||||||
|
PV1 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|||||||
|
PV2 |
4.2 |
4.7 |
5.1 |
5.3 |
5.6 |
6 |
6.4 |
6.7 |
|||||||
Вычислить
|
0.63 |
0.70 |
0.76 |
0.79 |
0.84 |
0.90 |
0.96 |
1 |
||||||||
Таблица 3.3
Зависимость между напряжением на выходе ППН и напряжением источника питания (автоматическая регулировка)
Измеряемая величина |
Измерительный прибор |
Результаты измерения |
|||||||
|
PV1 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|
PV2 |
4.2 |
4.7 |
5.1 |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
Вычислить |
0.81 |
0.90 |
0.98 |
1 |
1 |
1 |
1 |
1 |
|

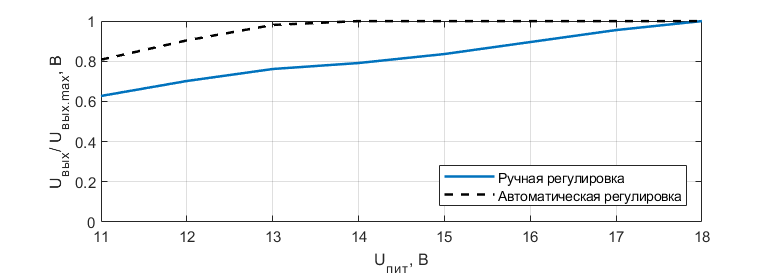

Рис. 4. График зависимости между напряжением на выходе ППН и напряжением источника питания
Таблица 3.4
Зависимость между напряжением на выходе ППН и сопротивлением нагрузки (ручная регулировка)
Измеряемая величина |
Измерительный прибор |
Положение переключателя
« |
|||||||
7 |
6 |
5 |
4 |
3 |
2 |
1 |
хх |
||
|
PV2 |
6.7 |
7.2 |
7.6 |
8.3 |
8.9 |
9.2 |
9.6 |
9.7 |
|
PA2 |
383 |
238 |
143 |
83 |
52 |
33 |
9 |
0 |
Вычислить
|
0.018 |
0.03 |
0.05 |
0.1 |
0.17 |
0.28 |
1.07 |
- |
|
Вычислить |
0.70 |
0.74 |
0.78 |
0.86 |
0.92 |
0.95 |
1 |
- |
|
грубо»
Таблица 3.5
Зависимость между напряжением на выходе ППН и сопротивлением нагрузки (автоматическая регулировка)
Измеряемая величина |
Измерительный прибор |
Положение переключателя « грубо» |
|||||||
7 |
6 |
5 |
4 |
3 |
2 |
1 |
хх |
||
|
PV2 |
5.2 |
5.3 |
5.3 |
5.3 |
5.3 |
5.3 |
5.3 |
5.3 |
|
PA2 |
298 |
172 |
99 |
53 |
31 |
19 |
5 |
0 |
Вычислить |
0.017 |
0.031 |
0.05 |
0.1 |
0.17 |
0.29 |
1.06 |
- |
|
Вычислить |
0.99 |
1 |
1 |
1 |
1 |
1 |
1 |
- |
|

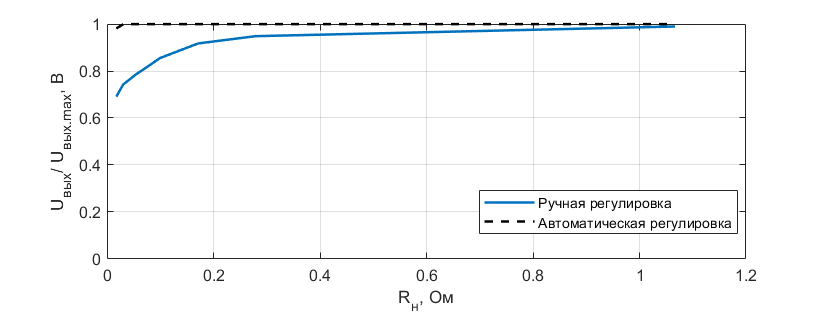

Рис. 5. График зависимости между напряжением на выходе ППН и сопротивлением нагрузки
Таблица 3.6
Зависимость между напряжением на выходе ППН и сопротивлением нагрузки (ручная регулировка)
Измеряемая величина |
Измерительный прибор |
Положение переключателя « грубо» |
|||||||||
хх |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
||
|
PV2 |
49.5 |
22.3 |
18.1 |
15 |
12 |
9 |
6 |
3.8 |
2 |
1 |
|
PA2 |
0 |
20 |
23 |
26 |
28 |
30 |
32 |
34 |
36 |
37 |
Вычислить |
inf |
1.12 |
0.79 |
0.58 |
0.43 |
0.3 |
0.19 |
0.11 |
0.06 |
0.03 |
|
Вычислить |
2.2 |
1 |
0.81 |
0.67 |
0.53 |
0.40 |
0.26 |
0.17 |
0.09 |
0.04 |
|
Таблица 3.7
Зависимость между напряжением на выходе ППН и сопротивлением нагрузки (автоматическая регулировка)
Измеряемая величина |
Измерительный прибор |
Положение переключателя « грубо» |
|||||||||
хх |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
||
|
PV2 |
42.2 |
13.3 |
10 |
8 |
6 |
4 |
2 |
1.2 |
0.9 |
0.3 |
|
PA2 |
0 |
12 |
15 |
17 |
18 |
20 |
22 |
23 |
23 |
23 |
Вычислить |
inf |
1.11 |
0.67 |
0.47 |
0.33 |
0.2 |
0.09 |
0.05 |
0.04 |
0.01 |
|
Вычислить |
3.17 |
1 |
0.75 |
0.6 |
0.45 |
0.30 |
0.15 |
0.09 |
0.068 |
0.02 |
|

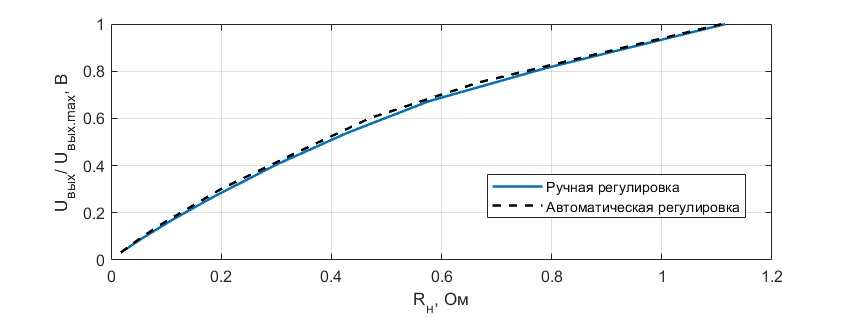

Рис. 6. График зависимости между напряжением на выходе ППН и сопротивлением нагрузки
