Санкт-Петербу́ргский госуда́рственный университе́т телекоммуника́ций им. проф. М. А. Бонч-Бруевича
Отчет по лабораторной работе № 8
По дисциплине «Физические основы электроники».
Исследование применения полевого транзистора с управляющим переходом
Выполнил:
Студент Рогова М.С группа РТ-12
2022 г.
г. Санкт-Петербург 2022
Цель работы:
1. освоить методику экспериментального исследования транзисторных схем на постоянном и переменном токах.
2. исследовать основные характеристики и параметры управляемого делителя напряжения .
Порядок выполнения работы:

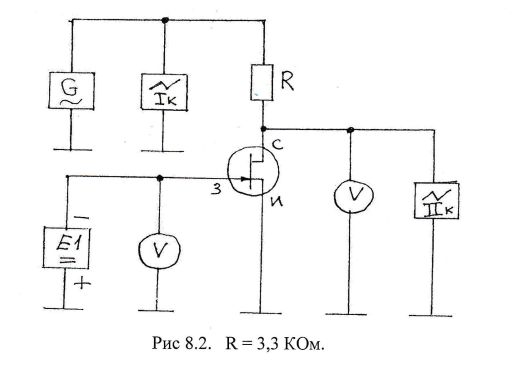

1.исследование управляющей характеристики управляемого делителя напряжения
Напряжение входного сигнала = 100 мВ
Таблица(8.1)
Uз |
В |
-4 |
-3,5 |
-2,9 |
-2,5 |
-2 |
-1,5 |
-1 |
-0,25 |
Uс |
В |
0,1 |
0,1 |
0,099 |
0,085 |
0,021 |
0,003 |
0,001 |
0,0003 |
Таблица (7.1)
Uзи |
В |
0 |
-0,11 |
-0,3 |
-0,4 |
-0,7 |
-0,9 |
-1,15 |
-1,7 |
-1,78 |
2 |
3 |
Iс |
мА |
5,44 |
4,95 |
4,14 |
3,75 |
2,74 |
1,97 |
1,4 |
0,5 |
0,4 |
0,2 |
0 |
Таблица 1
Uзи |
В |
-4 |
-3,5 |
-2,9 |
-2,5 |
-2 |
-1,5 |
-1 |
-0,25 |
Uвых |
В |
0,1 |
0,1 |
0,099 |
0,085 |
0,021 |
0,003 |
0,001 |
0,0003 |
K=(Uвых/Uвх) |
- |
1 |
1 |
0,99 |
0,85 |
0,21 |
0,03 |
0,01 |
0,003 |
K=(Uвых/Uвх)= 0,099/0,1 = 0,99
Uвх= 100 мВ
f= 1 кГц
График 1
Зависимость коэффициента передачи делителя от управляющего напряжения
Вывод:
1. освоила методику экспериментального исследования транзисторных схем на постоянном и переменном токах.
2.Получив зависимость коэффициента передачи по напряжению от управляющего напряжения, мы выяснили, что с уменьшением Uзи коэффициент передачи убывает от 1 до нуля.
