Отчет по лабораторной работе № 1

По дисциплине «Физические основы электроники».

Исследование простейших схем на переменном токе

Выполнил:

Студент Рогова М.С группа РТ-12

2022 г.

г. Санкт-Петербург 2022

Цель работы

1. Освоить методику экспериментального исследования интегральных схем.

2. Исследовать основные характеристики и параметры операционного усилителя.

Порядок выполнения работы

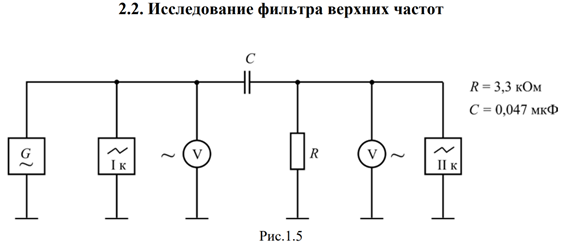

Соберем схему

Таблица 1.1

R, C	Fr, Гц	Uвых, В	К
R= 3,3 кОм = 3.3* 10^3 Ом С=69 нФ = 69*10^-9 Ф	70	0,1	0,1
	100	0,14	0,14
	250	0,35	0,35
	300	0,4	0,4
	500	0,6	0,6
	700	0,7	0,7
	900	0,78	0,78
	1000	0,8	0,82
	1200	0,9	0,9

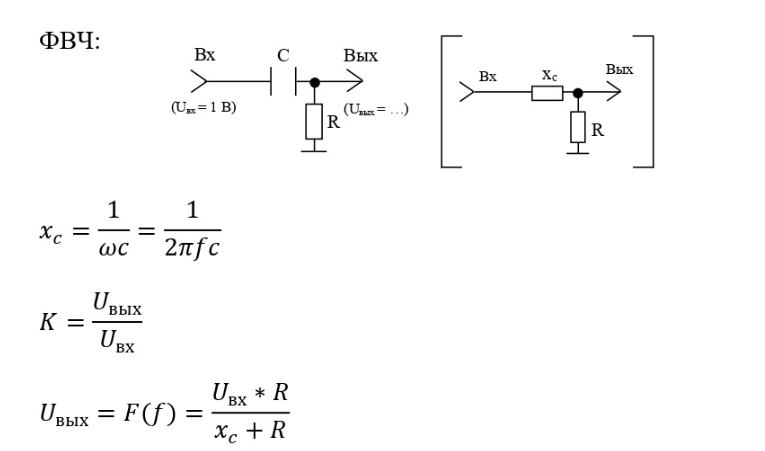

Для фильтра верхних частот

fгр = 700 Гц

Fн = 70 Гц

Fв = 1200Гц

При f→0 следовательно К→0 так как Хс→∞

f→∞ ; К→1; так как Хс→0

Uвых опережает по фазе Uвх

2.3. Исследование фильтра нижних частот

Соберем схему

Таблица 1.2

R, C	Fr, Гц	Uвых, В	К	Fгр
R= 3,3 кОм = 3.3* 10^3 Ом С=69 нФ = 69*10^-9 Ф	350	0,9	0,9	0,63
	500	0,79	0,79	0,55
	700	0,7	0,7	0,49
	1000	0,56	0,56	0,39
	2000	0,383	0,313	0,22
	3000	0,22	0,22	0,15
	5000	0,13	0,13	0,09
	6200	0,1	0,1	0,07

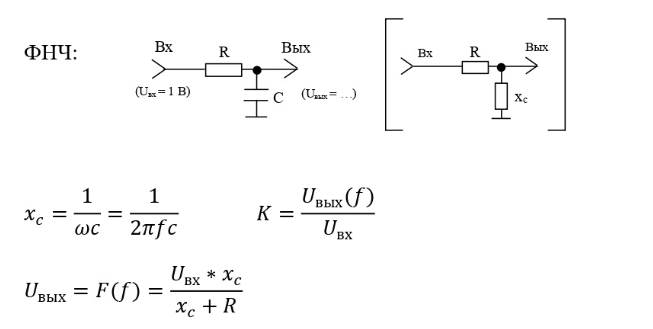

Для фильтра нижних частот

fгр = 700 Гц

fy = 350 Гц

fв = 5000 Гц

При f→0 следовательно К→1, так как Хс→∞

При f→∞ следовательно k→0, так как Хс→0

Uвых отстает по фазе от Uвх

Вывод:

Освоили методику экспериментального исследования интегральных схем.

Исследовали основные характеристики и параметры операционного усилителя.
