ОТЧЕТ

к индивидуальному заданию № 4:

«Use Case, User Story и User Story Mapping»

по дисциплине «Методы и средства проектирования информационных систем и технологий»

Выполнил:

Студент группы ИСТ-931

Гетманченко П.А. «_25_»__марта__ 2022 г.

Принял:

преп. каф. ИУС

Пинегина И.В. «_26_»__марта__ 2022 г.

Санкт-Петербург

2022 г

СОДЕРЖАНИЕ

ХОД РАБОТЫ 3

Задание №1: 3

Задание №2: 3

Задание №3: 9

Задание №4: 10

ВЫВОД 13

ХОД РАБОТЫ

В рамках тематики разрабатываемой информационной системы (для турфирмы) на практических и лабораторных работах:

Задание №1:

Определить набор функциональных требований для ИС турфирмы.

Результат:

Основной функционал:

1. покупка тура;

2. поиск тура в поиске;

3. заказ услуг юриста;

4. заказ услуг врача;

5. регистрация/авторизация в личном кабинете;

6. редактирование личного кабинета;

7. пользование базы данных;

8. хранение личных данных, услуг (дополнительных), скидок;

9. предоставление скидок;

10. предоставление обратной связи;

11. оплата тура;

12. бронирование отеля;

13. бронирование билета на самолёт;

14. аренда машины;

15. выдача зарубежных водительских прав.

Задание №2:

Представить составленную таблицу основного потока/сценария событий для нескольких вариантов использования (за основу взять построенную диаграмму из лабораторной работы 2). Разобрать не меньше 5 use case.

Результат:

5 use case рассмотрены в таблицах 1-5:

Таблица 1 – клиент регистрируется в личном кабинете (клиент – личный кабинет)

Шаг	Действующее лицо	Шаг	Комментарий
1	Система	Запрашивает личные данные	ФИО, Д,Р., П.М.Ж., телефон, почта, пароль
2	Клиент	Вводит личные данные и соглашается с условиями обработки персональных данных	-
3(а)	Система	Впускает пользователя в личный кабинет	Если введённые данные соответствуют данным из БД
3(б)	Система	Не впускает пользователя в личный кабинет	Если введённые данные не соответствуют данным из БД
4	Клиент	Переходит в личный кабинет	-

Таблица 2 – клиент авторизуется в личном кабинете (клиент – личный кабинет)

Шаг	Действующее лицо	Шаг	Комментарий
1	Система	Запрашивает логин и пароль пользователя	-
2	Клиент	Вводит пароль и логин	-
3(а)	Система	Впускает пользователя в личный кабинет	Если введённые данные соответствуют данным из БД
3(б)	Система	Не впускает пользователя в личный кабинет	Если введённые данные не соответствуют данным из БД
4	Клиент	Переходит в личный кабинет	-

Таблица 3 – клиент редактирует личную информацию в личном кабинете (клиент – личный кабинет)

Шаг	Действующее лицо	Шаг	Комментарий
1	Система	Запрашивает логин и пароль пользователя	-
2	Клиент	Вводит пароль и логин	-
3	Система	Впускает пользователя в личный кабинет	Если введённые данные соответствуют данным из БД
4	Клиент	Переходит в личный кабинет и нажимает на кнопку	Кнопка в виде шестерёнки
5	Система	Даёт право изменить пользователю личную информацию	-
6	Клиент	Меняет личную информацию и соглашается с изменениями	-
7	Система	Сохраняет изменённую информацию о пользователе и передаёт её на хранение в СУБД	-

Таблица 4 – клиент обращается к юристу (клиент - юрист)

Шаг	Действующее лицо	Шаг	Комментарий
1	Система	Запрашивает логин и пароль пользователя	-
2	Клиент	Вводит пароль и логин	-
3	Система	Впускает пользователя в личный кабинет	Если введённые данные соответствуют данным из БД
4	Клиент	Переходит в личный кабинет и нажимает на кнопку	Кнопка “Дополнительная информация”
5	Система	Показывает пользователю доступные страховки	Страховка юридического плана
6(1)	Клиент	Нажимает на нужную страховку и ознакомляется с информацией о своём юристе	Как дополнение: пользователь может совершить звонок или написать в личный чат
6(2)	Система	Позволяет совершить звонок или написать в личный чат, нажав на определённую кнопки	Кнопки “Заказать звонок” и “Написать в чат”

Таблица 5 – клиент обращается к врачу (клиент - врач)

Шаг	Действующее лицо	Шаг	Комментарий
1	Система	Запрашивает логин и пароль пользователя	-
2	Клиент	Вводит пароль и логин	-
3	Система	Впускает пользователя в личный кабинет	Если введённые данные соответствуют данным из БД
4	Клиент	Переходит в личный кабинет и нажимает на кнопку	Кнопка “Дополнительная информация”
5	Система	Показывает пользователю доступные страховки	Страховка медицинского плана
6(1)	Клиент	Нажимает на нужную страховку и ознакомляется с информацией о своём юристе	Как дополнение: пользователь может совершить звонок или написать в личный чат
6(2)	Система	Позволяет совершить звонок или написать в личный чат, нажав на определённую кнопки	Кнопки “Заказать звонок” и “Написать в чат”

Задание №3:

Составить не меньше 10 примеров User Story для актёров, разрабатываемой ИС (рассмотреть разных актёров).

Результат:

1. Как <клиент турфирмы>, я хочу <получить информацию об услугах (дополнительных)>, чтобы <купить тур>.

2. Как <клиент турфирмы>, я хочу <оформить медицинскую страховку (личного врача)>, чтобы <избежать неприятных ситуаций за рубежом>.

3. Как <клиент турфирмы>, я хочу <оформить юридическую страховку (личного юриста)>, чтобы <избежать неприятных ситуаций за рубежом>.

4. Как <клиент турфирмы>, я хочу <арендовать автомобиль>, чтобы <свободно передвигаться за рубежом>.

5. Как <клиент турфирмы>, я хочу <оформить скидку на тур>, чтобы <сэкономить деньги>.

6. Как <врач турфирмы>, я хочу <заключить договор с клиентом турфирмы>, чтобы <оказать ему услугу за рубежом при внештатной ситуации>.

7. Как <юрист турфирмы>, я хочу <заключить договор с клиентом турфирмы>, чтобы <оказать ему услугу за рубежом при внештатной ситуации>. - оказать услугу

8. Как <клиент турфирмы>, я хочу <обновить свои данные в личном кабинете>, чтобы <получить скидку для пенсионеров>.

9. Как <агент турфирмы>, я хочу <проверить документы клиента турфирмы>, чтобы <избежать неприятных ситуаций при оформлении тура>.

10. Как <агент турфирмы>, я хочу <проинформировать клиента турфирмы об услугах (дополнительных)>, чтобы <клиент турфирмы остался довольным и чувствовал себя свободно и хорошо за рубежом и при внештатных ситуациях>.

Задание №4:

С помощью инструмента визуализации (draw.io) построить User Story Mapping для своей системы с описанием бэклога.

Результат:

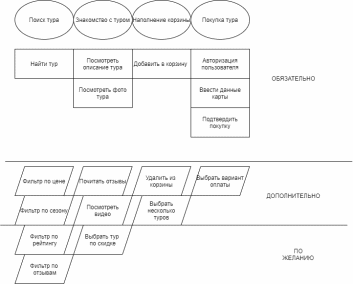

User Story Mapping для такой ИС, как турфирма, показана на рисунке 1:

Рисунок 1 – User Story Mapping для ИС турфирмы

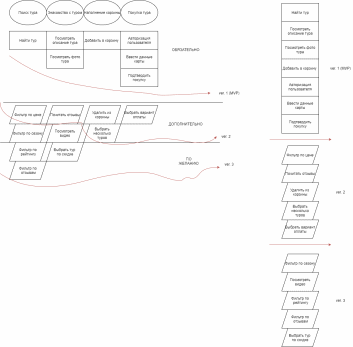

Релиз и бэклог для ИС турфирмы представлен на рисунке 2:

Рисунок 2 – релиз и бэклог для ИС турфирмы

ВЫВОД

При работе над индивидуальным заданием:

1. Проанализирован и прописан основной и важный функционал ИС турфирмы.

2. Представлена составная таблица основного потока/сценария событий для таких вариантов использования, как:

1. Клиент регистрируется в личном кабинете (клиент – личный кабинет);

2. Клиент авторизуется в личном кабинете (клиент – личный кабинет);

3. Клиент редактирует информацию в личном кабинете (клиен – личный кабинет);

4. Клиент обращается к юристу (клиент - юрист);

5. Клиент обращается к врачу (клиент - врач).

3. Составлено 10 примеров User Story для актёров ИС турфирмы.

4. Построена User Story Mapping с релизом и бэклогом для ИС турфирмы.
