25. Определение потерь мощности в трёхобмоточном трансформаторе и автотрансформаторе. Стр 54 При определении потерь мощности в трехобмоточных трансформаторах и автотрансформаторах следует учитывать загрузку каждой из обмоток трансформаторов и потери короткого замыкания каждой из обмоток:
Стр 54 методичка пример 2.3
|
26. Приведенная и расчётная нагрузки узла. Стр 53
Под приведенной мощностью нагрузки подстанции понимается мощность подстанции, приведенная к высокой стороне трансформатора, т.е. мощность нагрузки с учетом потерь мощности в силовом трансформаторе:
Расчетная нагрузка подстанции включает в себя приведенную мощность нагрузки и сумму реактивных мощностей, генерируемых линиями, подходящими к подстанции.
Стр 51 методичка |
27. Падение и потеря напряжения. Стр 56
|

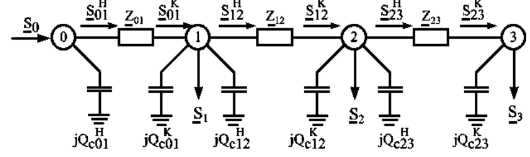

30. Расчёт режимов разомкнутых сетей по данным «конца». Стр 59, стр 78 методичка пример 2.4
|

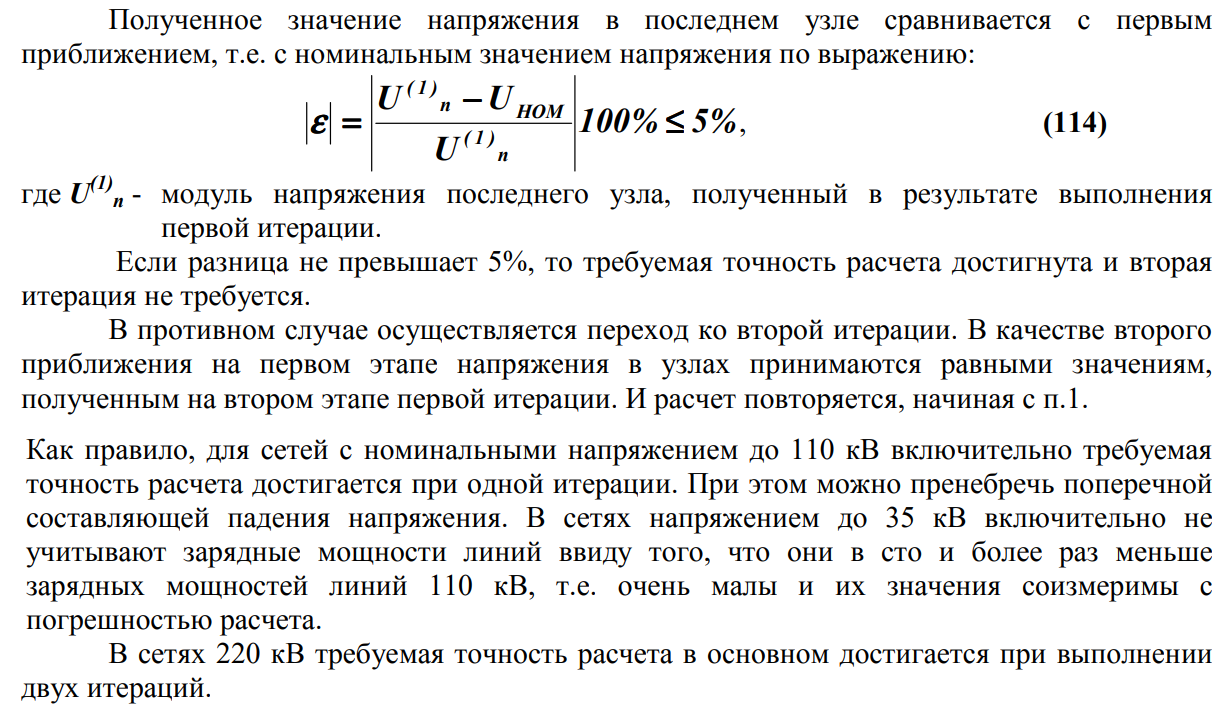

30.2 Расчёт режимов разомкнутых сетей по данным «конца». Далее алгоритм повторяется с пункта 3 до определения напряжения источника питания. Если источником питания является электростанция, то, как правило, определяется мощность, генерируемая с шин станции, следующим образом:
Рассмотренный метод расчета режимов разомкнутой сети является точным, т.к. известны все исходные данные относительно одного узла (последнего) и нагрузки остальных узлов. |

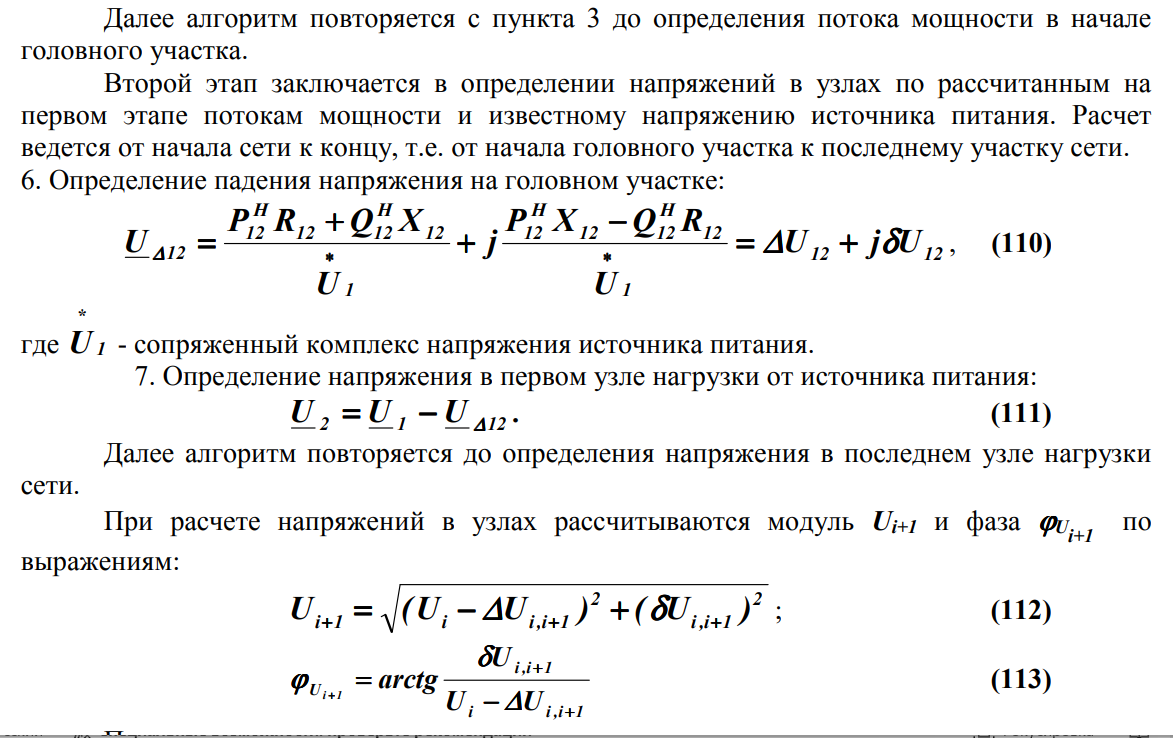

31.Расчёт режимов разомкнутых сетей по данным «начала». Стр 61, стр 78 методичка пример 2.4
|
31.2. Расчёт режимов разомкнутых сетей по данным «начала».
|
32. Построение векторных диаграмм токов и напряжений при расчёте режимов
Задано
напряжение в конце линии
|
32.2.Векторная диаграмма токов и напряжений строится в соответствии с первыми 5 выражениями. Вначале
строим на диаграмме известные
и
.
Емкостный ток
Ток
соединяет начало первого и конец
второго суммируемых векторов в правой
части. Вектор
ток
.
Напряжение
|
