Устройство РПН установлено в обмотке ВН автотрансформатора. Стр 79

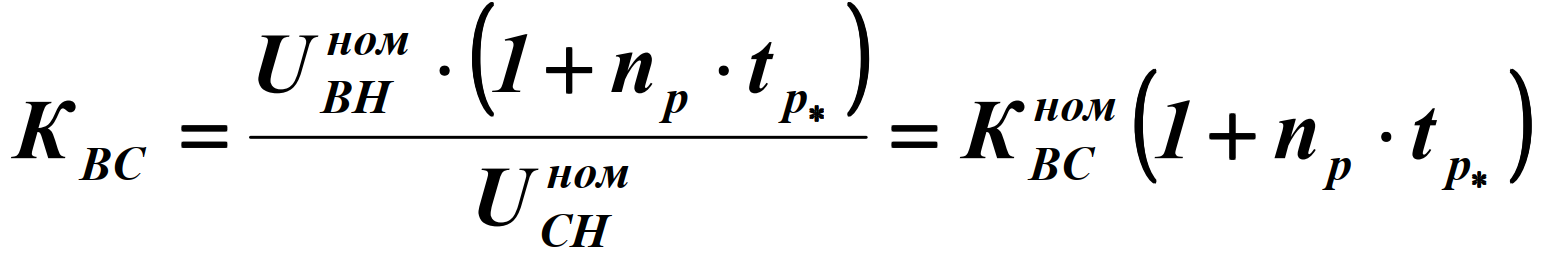

Действительный коэффициент трансформации между высшим и средним напряжением равен:

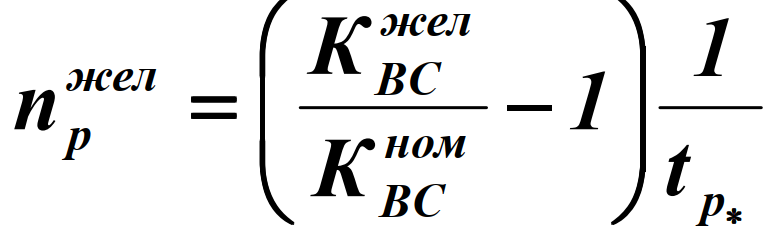

Отсюда можно определить номер отпайки РПН, обеспечивающий желаемое напряжение на средней стороне:
46. Линейные регуляторы, конструктивное исполнение и область их применения.
Линейный регулировочный трансформатор (ЛРТ) применяется для регулирования напряжения в отдельных линиях. При реконструкции старых сетей для регулирования напряжения на шинах подстанций ЛРТ включаются последовательно с трансформаторами подстанций. Для регулирования напряжения на входящих линиях ЛРТ включаются в каждую линию.
ЛРТ – статический электрический аппарат, который состоит из последовательного и питающего трансформаторов. Первичная обмотка питающего трансформатора может получать питание от фазы А или В или С. Вторичная обмотка питающего трансформатора содержит такое же переключающее устройство как и РПН. Один конец первичной обмотки подключен к средней точке вторичной обмотки питающего трансформатора, а другие к устройству переключения РПН. Вторичная обмотка последовательного трансформатора соединена последовательно с обмоткой ВН силового трансформатора и добавочная ЭДС ΔE в обмотке будет складываться с ЭДС в обмотке ВН.
Чтобы получить желаемое напряжение на стороне НН
автотрансформатора, нужно установить линейный регулятор со стороны низкого
напряжения либо включить его в нейтраль автотрансформатора.
Если для обеспечения желаемого напряжения на средней стороне трансформатора не хватает диапазона регулирования устройства ПБВ, то со стороны обмотки среднего напряжения устанавливается линейный регулятор (вольтодобавочный трансформатор).
Вольтодобавочным трансформатором называется такой электрический трансформатор, который включается своей вторичной обмоткой последовательно в цепь вторичной обмотки основного трансформатора или просто в рассечку линии основной сети. Обычно вольтодобавочный трансформатор имеет переменный коэффициент трансформации (подобно автотрансформатору), но может быть также и нерегулируемым.
Действует все как обычно: токи первичных обмоток создают магнитные потоки в магнитопроводах понижающих трансформаторов, во вторичных обмотках наводятся ЭДС, которые последовательно складываются или вычитаются (в зависимости от фазировки подключения) с напряжениями основной сети в каждой из фаз.
В итоге напряжение на выходе регулируемой сети, в результате такого включения, изменяется на 5-10%

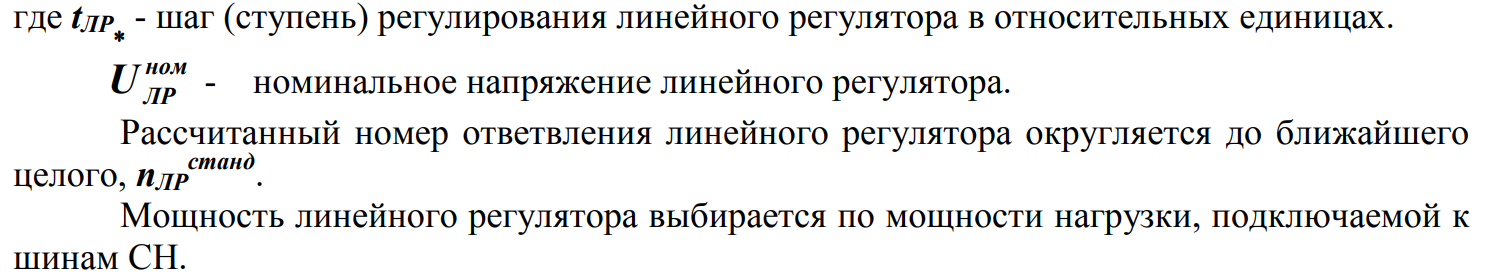

47. Выбор ответвлений линейных регуляторов. Стр 76-80

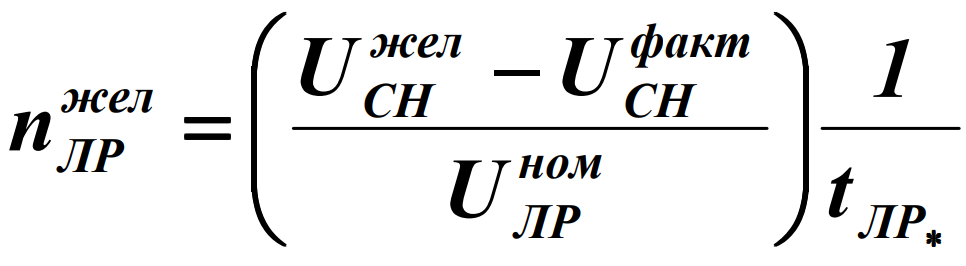

Для АТ и трехобмоточных со стороны СН

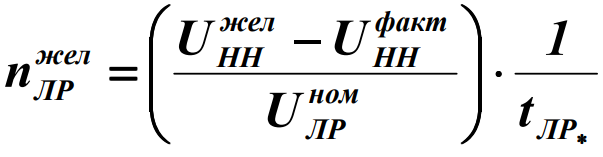

Со стороны НН

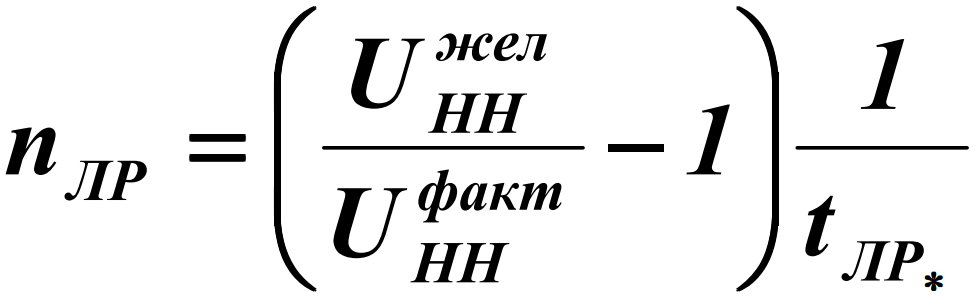

Если действительное напряжение на шинах НН не соответствует желаемому то со стороны НН
48.Особенности расчёта режимов в однородных электрических сетях. Стр 80
Линия, к которой по всей длине на равных расстояниях подключены равные нагрузки
рассматривается как линия с равномерно распределенной нагрузкой.
В такой линии потери мощности в 3 раза меньше, чем в линии той же длины, но с нагрузкой, сосредоточенной в конце линии. Поэтому в расчетах режимов е замещают линией с сосредоточенной суммарной нагрузкой, приложенной в точке, соответствующей 1/3 длины линии.
Потеря напряжения в линии с равномернораспределенной нагрузкой в 2 раза меньше, чем в линии с сосредоточенной в конце нагрузкой, поэтому ее замещают линией сосредоточенной суммарной нагрузкой, приложенной в середине линии.
В однородной сети отношение активного и реактивного сопротивлений всех ветвей схемы замещения сети одинаково. В однородной сети все участки которой выполнены проводами (кабелями) одного сечения распределение мощностей можно находить по длинам линий на головных участках сети, что очень важно при проектировании, когда сечения еще неизвестны.
В однородных сетях распределение активных и реактивных мощностей не зависят друг от друга. Поэтому можно рассчитать как бы две независимые друг от друга сети: одну – нагруженную только активными нагрузками, другую – только реактивными. Такой прием называют расщеплением сети.
49. Определение наибольшей потери напряжения. Стр 80
Допущения при расчете электрических сетей напряжением до 35 кВ включительно:
1) зарядная мощность линий на учитывается;
2) не учитывается реактивное сопротивление кабеля;
3) не учитываются потери в стали трансформаторов;
4) при расчете потоков мощности не учитываются потери мощности;
5) пренебрегают поперечной составляющей падения напряжения;
6) расчет потери напряжения ведется по номинальному напряжению.
Наибольшей потерей напряжения называется разница между напряжением источника
питания и узла с самым низким напряжением. Далее выводится формула для наибольшей потери напряжения:
50. Особенности расчёта режима сетей с равномерно распределённой нагрузкой.
Линия, к которой по всей длине на равных расстояниях подключены равные нагрузки
рассматривается как линия с равномерно распределенной нагрузкой.
В такой линии потери мощности в 3 раза меньше, чем в линии той же длины, но с нагрузкой, сосредоточенной в конце линии. Поэтому в расчетах режимов е замещают линией с сосредоточенной суммарной нагрузкой, приложенной в точке, соответствующей 1/3 длины линии.
Потеря напряжения в линии с равномернораспределенной нагрузкой в 2 раза меньше, чем в линии с сосредоточенной в конце нагрузкой, поэтому ее замещают линией сосредоточенной суммарной нагрузкой, приложенной в середине линии.
В однородной сети отношение активного и реактивного сопротивлений всех ветвей схемы замещения сети одинаково. В однородной сети все участки которой выполнены проводами (кабелями) одного сечения распределение мощностей можно находить по длинам линий на головных участках сети, что очень важно при проектировании, когда сечения еще неизвестны.
В однородных сетях распределение активных и реактивных мощностей не зависят друг от друга. Поэтому можно рассчитать как бы две независимые друг от друга сети: одну – нагруженную только активными нагрузками, другую – только реактивными. Такой прием называют расщеплением сети
