13.03.02 Электроэнергетика и электротехника / системы и сети / 41-45

В узле 3 приведена расчетная нагрузка.

Расчет сети с разными номинальными напряжениями можно проводить двумя способами.

Первый способ – приведение сети к одному базисному напряжению.

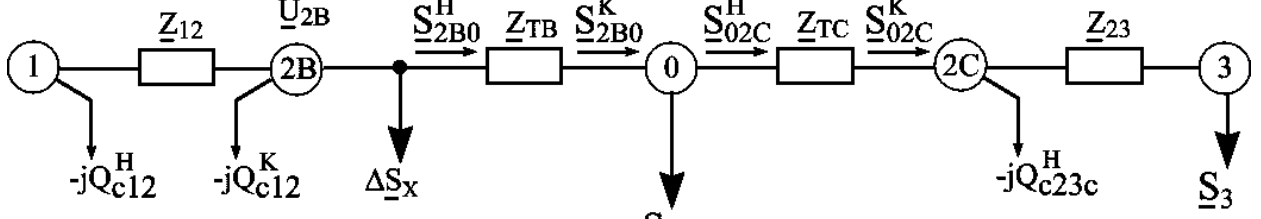

При этом рассчитывается режим сети, схема замещения которой показана на рис.36, где отсутствуют идеальные трансформаторы, но сопротивление линии 23 приведено к высокой стороне, т.е. к UВН.

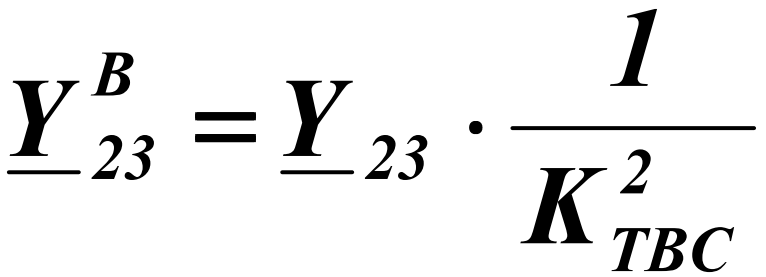

Приведение к ВН сопротивления осуществляется по следующему выражению:

1. Ведется расчет режима разомкнутой сети среднего напряжения по значениям напряжения U3 (участок 2С-3). Определяется напряжение на шинах СН трансформатора 2

U2С.

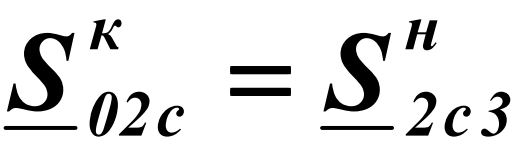

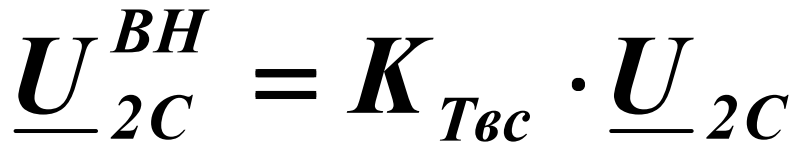

а потоки мощности до и после идеального трансформатора равны между собой. 3. Дальнейший расчет ведется по алгоритму расчета режима разомкнутой сети на высокой стороне силового трансформатора, т.е. при известном напряжении в конце сети U2cВН

силового трансформатора, т.е. при известном напряжении в конце сети U2cВН.

42. Регулирование напряжения в электрической сети. Стр 73

Регулирование напряжения может осуществляться:

изменением напряжения у источника питания, – например, изменением коэффициента трансформации силового трансформатора под нагрузкой (РПН) либо со снятием нагрузки (ПБВ) или с помощью линейного регулятора;

изменением величины реактивной мощности, протекающей по сети (поперечная компенсация реактивной мощности);

изменением реактивного сопротивления сети (продольная компенсация реактивной мощности).

Для обеспечения необходимых режимов напряжения во всей распределительной сети должны выбираться централизованные средства регулирования напряжения, к которым относятся трансформаторы с РПН и линейные регуляторы, устанавливаемые в центрах питания. Если регулирование напряжения в центре питания не обеспечивает необходимого уровня напряжения, то используют способы местного (локального) регулирования напряжения (изменение коэффициента трансформации цеховых трансформаторов, установки продольной компенсации, батареи конденсаторов поперечной компенсации и т. д.)

Для определения добавки напряжения, создаваемой трансформатором с РПН (линейным регулятором), необходимо выбрать нужное напряжение ответвлений (отпаек) РПН трансформатора или линейного регулятора.

Смотри пример в 40 вопросе, тут пояснения к формулам

- фактическое напряжение на стороне ВН, полученное в результате расчета режима сети высокого напряжения

∆UT – модуль падения напряжения в силовом трансформаторе.

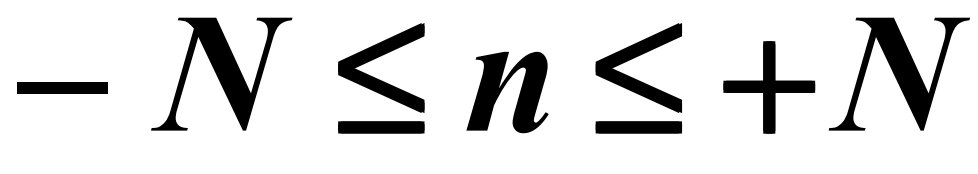

У словием выбора номера отпайки РПН является его попадание в диапазон

регулирования напряжения, т.е.

где ±N - крайние номера отпаек РПН (даются в справочниках, – например, ±9×1,78 %); n - номер отпайки.

Диапазон регулирования напряжения равен:

где t ∗ - шаг регулирования в относительных единицах.

43. Выбор ответвлений РПН в двухобмоточных трансформаторах стр 74

1. Определение приведенного к стороне ВН напряжения стороны НН силового трансформатора

2 . Определение желаемого коэффициента трансформации

3. Выбор номера отпайки РПН. Смотри 42

У словием выбора номера отпайки РПН является его попадание в диапазон

регулирования напряжения, т.е.

где ±N - крайние номера отпаек РПН (даются в справочниках, – например, ±9×1,78 %); n - номер отпайки.

Диапазон регулирования напряжения равен:

где t ∗ - шаг регулирования в относительных единицах.

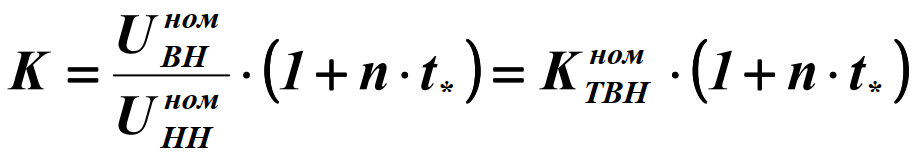

если в качестве желаемого принять действительный коэффициент трансформации,

т.е.:

то можно найти желаемый номер отпайки РПН для обеспечения требуемого значения напряжения на низкой стороне трансформатора:

4. находим желаемый номер отпайки

Полученный номер отпайки округляется до ближайшего целого, n_станд .

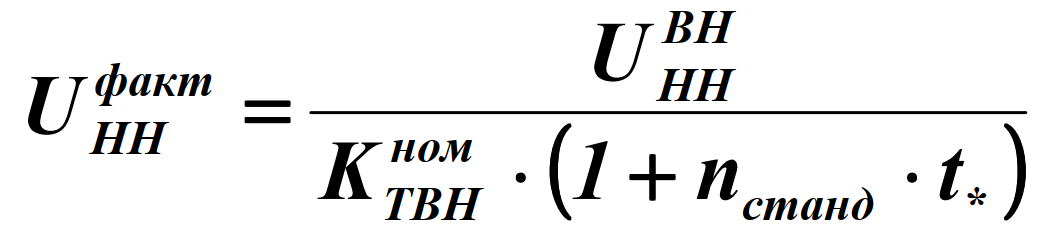

По найденному nстанд определяется фактическое напряжение низкой стороны

44. Выбор ответвлений РПН в трехобмоточных трансформаторах стр 75

Определяется напряжение низшей и средней стороны трансформатора, приведенное к стороне высшего напряжения:

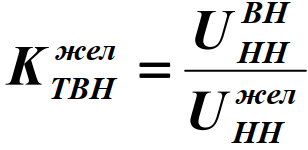

Определяются желаемые коэффициенты трансформации напряжения с высокой на низкую и с высокой на среднюю стороны трансформатора

Выбирается номер отпайки РПН, npжел, со стороны высшего напряжения, обеспечивающий желаемое напряжение на шинах НН (трансформатор рассматривается как двухобмоточный с обмотками высшего и низшего напряжения):

Выбирается номер ответвления ПБВ, nпжел, со стороны среднего напряжения, обеспечивающий желаемое напряжение на средней стороне трансформатора:

Рассчитываются действительные значения напряжения на шинах низшего и среднего напряжения:

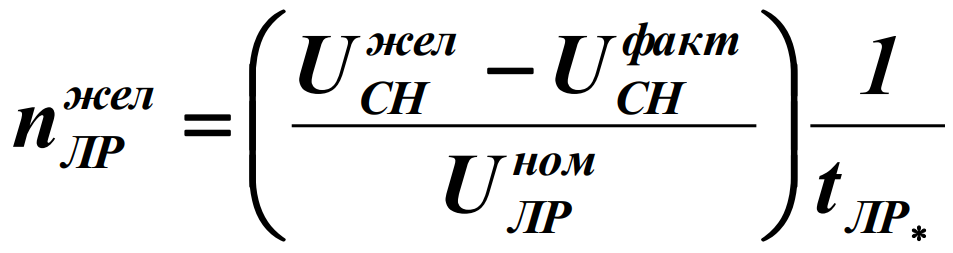

Если для обеспечения желаемого напряжения на средней стороне трансформатора не хватает диапазона регулирования устройства ПБВ, то со стороны обмотки среднего напряжения устанавливается линейный регулятор

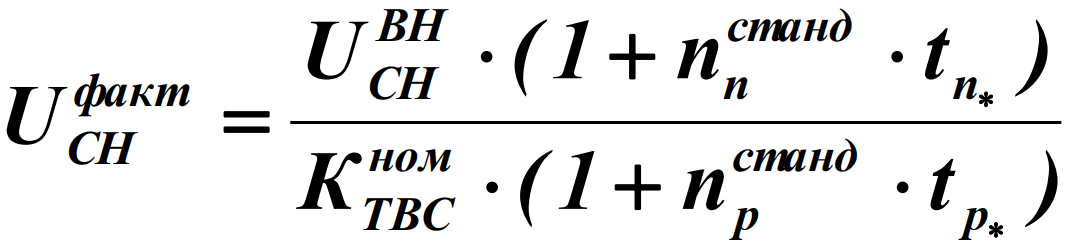

Действительное значение напряжения на шинах СН при установке линейного регулятора равно:

45. Выбор ответвлений РПН в автотрансформаторах. Стр 76

Номинальные коэффициенты автотрансформатора равны:

Устройство РПН установлено в обмотке СН стр 77

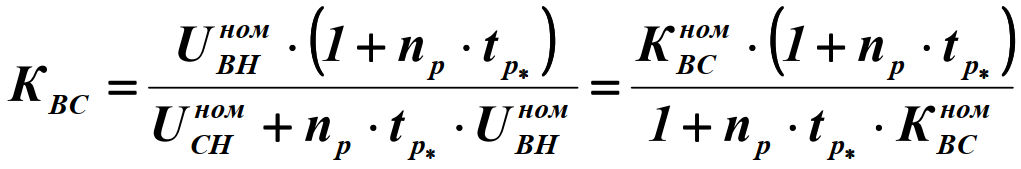

В этом случае действительный коэффициент трансформации напряжения с высшей стороны автотрансформатора на среднюю равен:

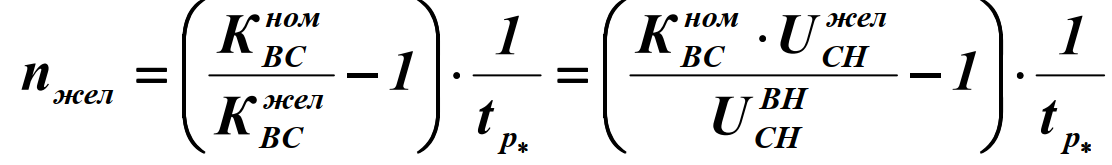

Номер отпайки РПН автотрансформатора выбирается с целью обеспечения желаемого напряжения средней стороны автотрансформатора по следующему алгоритму:

определяются напряжения средней и низкой сторон, приведенные к высшей стороне автотрансформатора, выбирается желаемый номер отпайки РПН.

Устройство РПН установлено в нейтрали автотрансформатора. Стр 79 начало

Действительный коэффициент трансформации между высшим и средним напряжением равен:

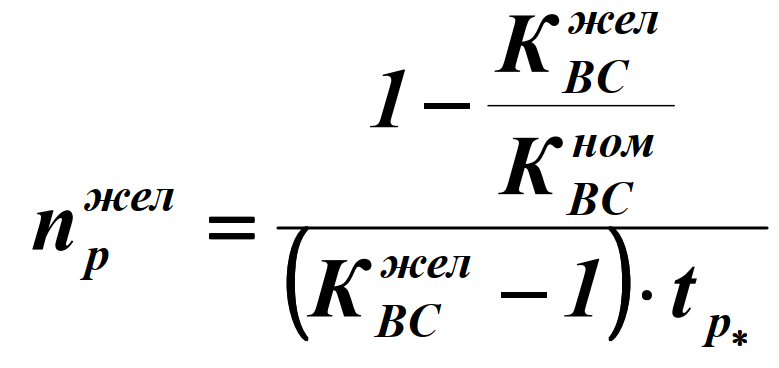

Чтобы выбрать номер отпайки РПН, обеспечивающий желаемое напряжение средней стороны, необходимо определить напряжение средней стороны, приведенное к высшей, ВН UСН , затем вычислить желаемый коэффициент трансформации между высшим и средним напряжением.
