13.03.02 Электроэнергетика и электротехника / системы и сети / 37-41

37. Расчёт режимов сетей с двухсторонним питанием. Стр 66, стр 154 пример 3.3 методичка

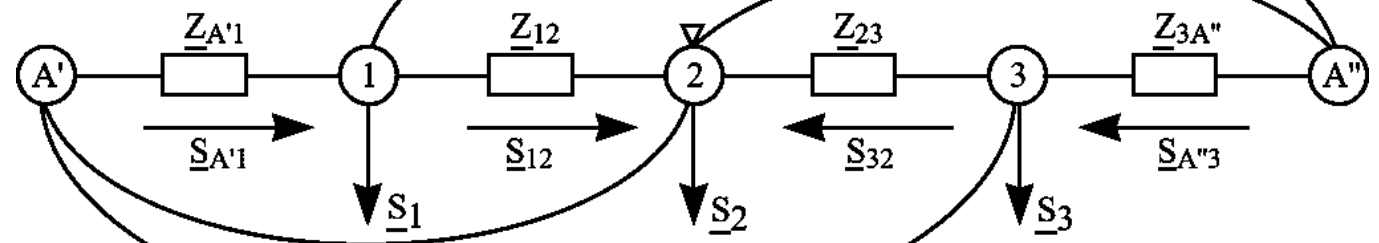

В общем случае два источника питания, имеющие различные фиксированные напряжения, соединяются между собой линиями с промежуточными подстанциями. Расчет режима такой сети выполняется аналогично расчету режима кольцевой сети, но с использованием метода наложения. В этом случае схема сети с двусторонним питанием представляется в виде двух схем:

а) схема сети с одинаковыми напряжениями источника питания, т.е. напряжение первого источника принимается равным напряжению второго

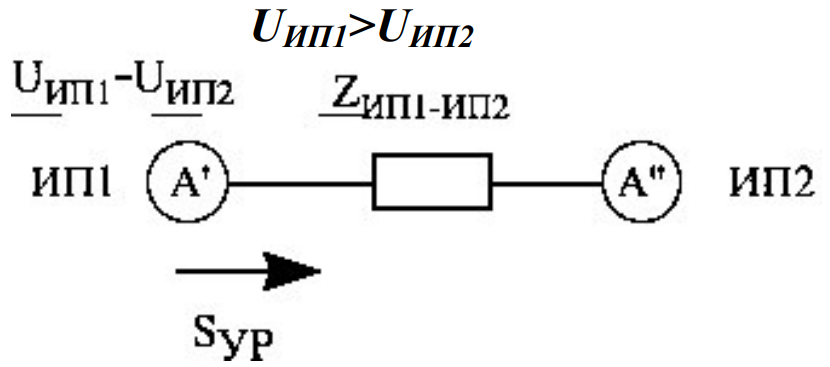

б ) схема сети без промежуточного отбора мощности, в которой напряжение одного источника принимается равным нулю, а второго - разности между напряжениями источников питания.

В сети, схема которой приведена под (б), протекает уравнительная мощность от источника питания с большим напряжением к источнику питания с меньшим напряжением, она равна

алгоритм расчета сети с двухсторонним питанием следующий:

1. Рассчитываются потоки мощности на головных участках сети при равенстве напряжений источников питания SГУ.

2. Определяется уравнительная мощность.

3. Уточняются потоки мощности на головных участках с учетом уравнительной

мощности SУР.

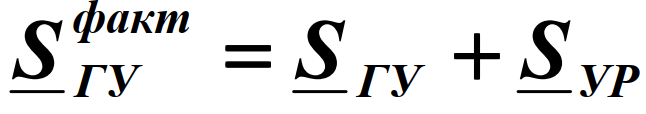

Для головного участка, питаемого от источника с большим напряжением:

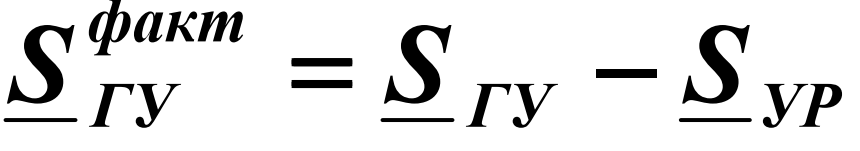

Для головного участка, питаемого от источника с меньшим напряжением:

4. Определяется точка потокораздела. Дальнейший расчет сети сводится к алгоритму расчета кольцевой сети.

38. Расчет режимов различных комбинаций замкнутых и разомкнутых сетей стр 68

При расчете реальных сетей довольно часто встречаются ситуации, когда в схеме сети сочетаются различные комбинации соединения замкнутых и разветвленных разомкнутых сетей. Наиболее типичны следующие:

К различным узлам кольцевой сети подключены разветвленные разомкнутые сети (рис. 28);

К разомкнутой сети в одном или нескольких узлах подключены кольцевые сети (рис. 29);

К сети с двухсторонним питанием в одном или нескольких узлах подключены разветвленные разомкнутые сети (рис. 30);

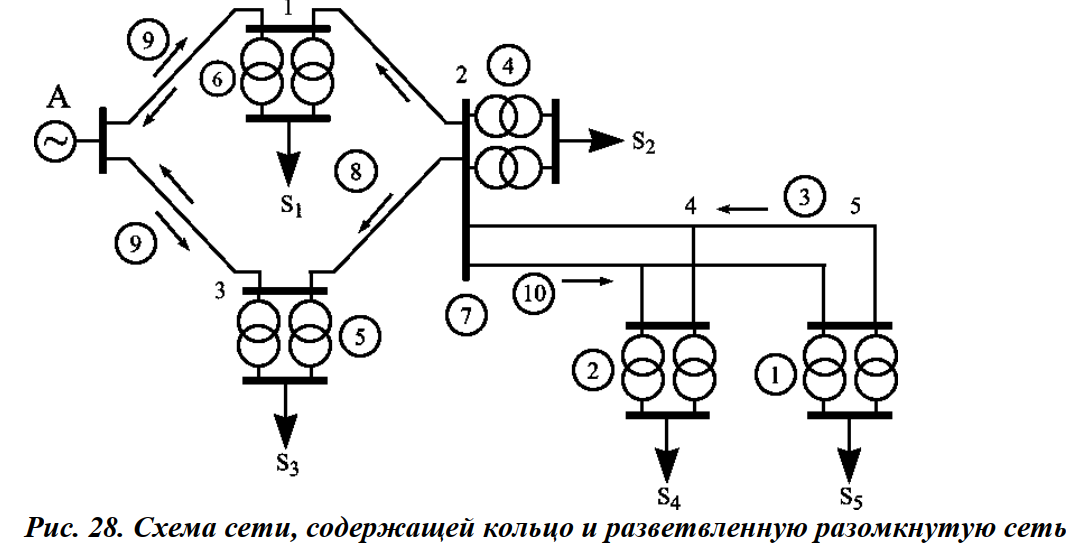

Порядок расчета сети, приведенной на рис. 28.

1. Определение приведенной нагрузки узла 5.

2. Определение приведенной нагрузки узла 4.

3. Расчет потоков мощности с учетом потерь в разомкнутой магистрали 2-4-5.

4. Определение приведенной нагрузки узла 2.

5. Определение приведенной нагрузки узла 3.

6. Определение приведенной нагрузки узла 1.

7. Определение суммарной мощности узла 2 (с учетом потока мощности в начале участка

2-4).

8. Расчет потоков мощности с учетом потерь в кольце А-1-2-3-А.

9. Расчет напряжений в узлах кольца по известному напряжению источника питания.

10. Расчет напряжений в узлах разомкнутой сети.

39. Определение напряжения на стороне низшего напряжения подстанции с двухобмоточными трансформаторами стр 70

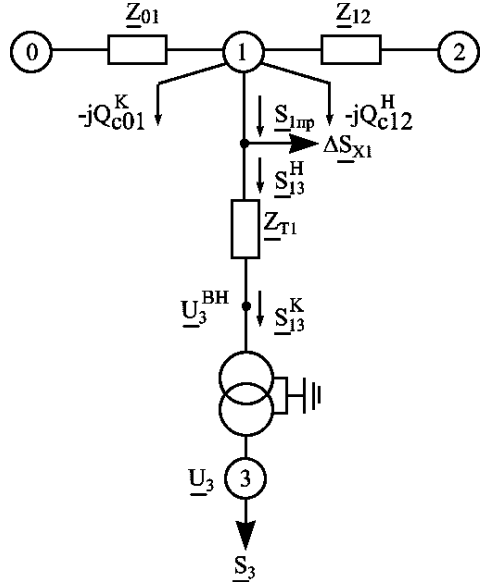

Обозначим приведенное к стороне ВН напряжение на шинах НН - U3ВН; действительное напряжение на шинах НН - U3. Мощность нагрузки узла 3, S3, известна. Тогда расчет напряжения на шинах НН подстанции осуществляется в следующем порядке:

определяется мощность, входящая в обмотку ВН силового трансформатора:

По известным напряжению узла U1 и мощности в начале участка S13 Н легко определить напряжение низкой стороны трансформатора, приведенное к высокой U3ВН в конце сопротивления ZТ1:

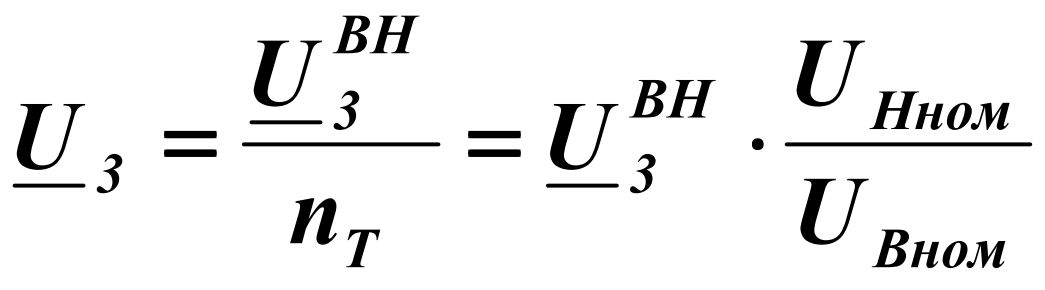

Чтобы найти действительное напряжение на шинах НН подстанции, т.е. U3, надо U3ВН разделить на коэффициент трансформации nТ:

40. Определение напряжения на сторонах среднего и низшего напряжений подстанции с трёхобмоточными трансформаторами и автотрансформаторами. Стр 202 методичка

Определяется напряжение низшей стороны трансформатора, приведенное к стороне высшего напряжения:

Рассчитывается напряжение средней стороны трансформатора, приведенное к стороне высшего напряжения:

Определяются желаемые коэффициенты трансформации напряжения с высокой на низкую и с высокой на среднюю стороны трансформатора.

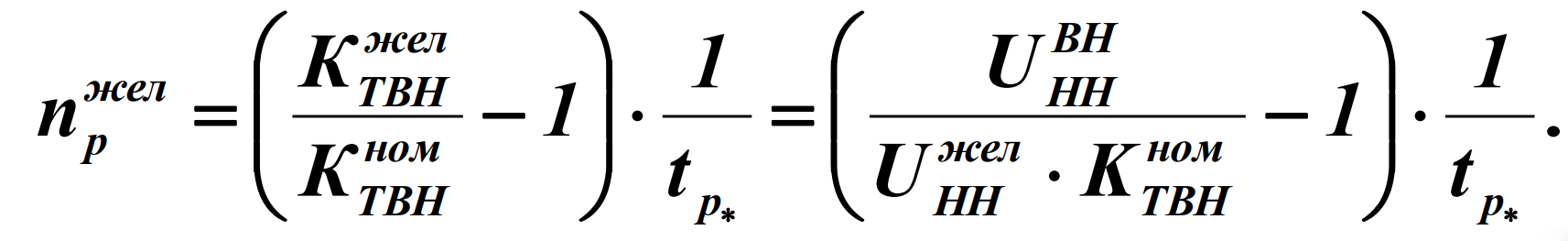

Выбирается номер отпайки РПН, npжел, со стороны высшего напряжения, обеспечивающий желаемое напряжение на шинах НН (трансформатор рассматривается как двухобмоточный с обмотками высшего и низшего напряжения):

Выбирается номер ответвления ПБВ, nпжел, со стороны среднего напряжения, обеспечивающий желаемое напряжение на средней стороне трансформатора:

Рассчитываются действительные значения напряжения на шинах низшего и среднего напряжения:

Если для обеспечения желаемого напряжения на средней стороне трансформатора не хватает диапазона регулирования устройства ПБВ, то со стороны обмотки среднего напряжения устанавливается линейный регулятор

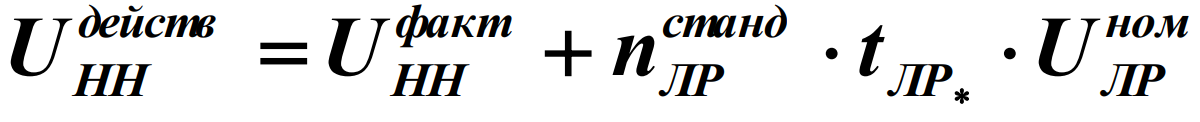

Действительное значение напряжения на шинах СН при установке линейного регулятора равно:

41. Расчёт сетей с различными номинальными напряжениями. Стр 71

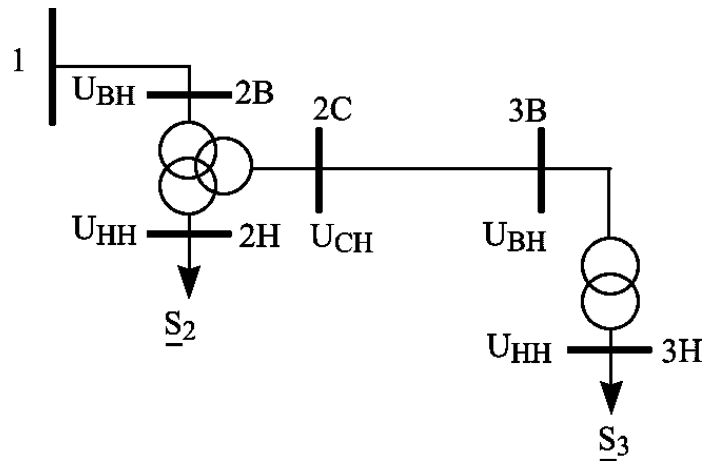

Здесь трехобмоточный трансформатор является трансформатором связи между сетями разного номинального напряжения.

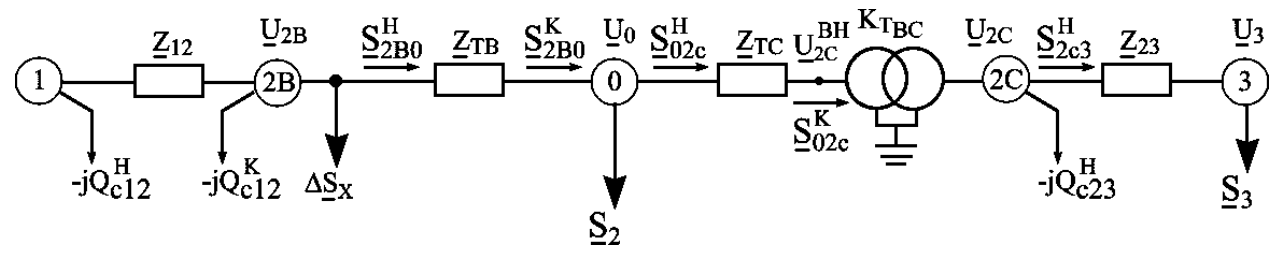

Определим приведенные на грузки узлов S3 и S2 и преобразуем схему замещения к виду

Таким образом, в схеме показаны ZТС – сопротивление обмотки СН трансформатора и идеальный силовой трансформатор, не имеющий сопротивления, но обладающий коэффициентом трансформации:
