1. Цель работы

Ознакомиться с принципом действия, режимами работы и параметрами, наиболее часто встречающихся на практике, однофазных схем выпрямления.

2. Принципиальные схемы

Однофазная однополупериодная однотактная схема выпрямления представлена на рисунке 1.

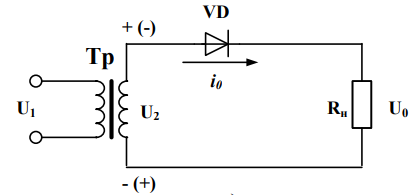

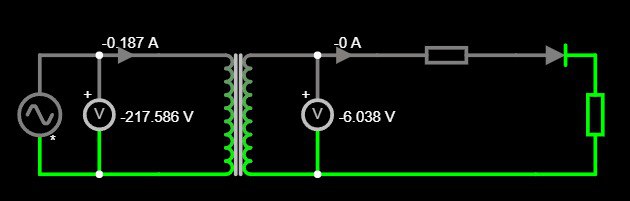

Рисунок 1 — Однофазная однополупериодная однотактная схема выпрямления

Двухполупериодная схема выпрямления со средней точкой во вторичной обмотке трансформатора при питании от однофазной сети переменного тока приведена на рисунке 2.

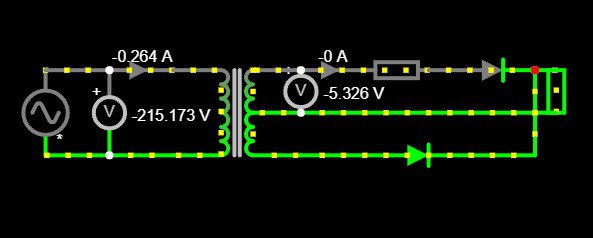

Рисунок 2 — Двухполупериодная схема выпрямления со средней точкой во вторичной обмотке трансформатора при питании от однофазной сети переменного тока

Однофазная мостовая схема выпрямления представлена на рисунке 3.

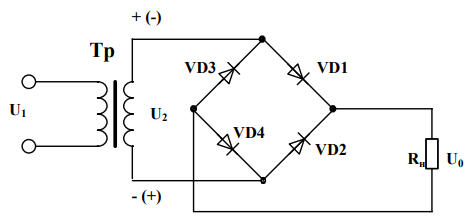

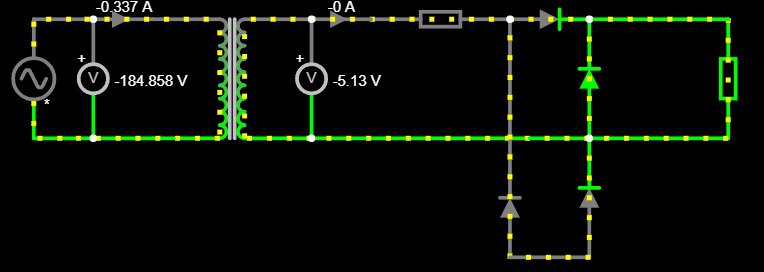

Рисунок 3 — Однофазная мостовая схема выпрямления

3. Решение

Исследование однофазной мостовой схемы выпрямления.

Исследование на активную нагрузку.

Результаты измерений и расчетов представлены в таблице 1.

Таблица 1 — Результаты измерений и расчетов при исследовании на активную нагрузку

Результаты измерений									Результаты расчета
Iн, A	Uн, B	U0~, B	U2, B	I2, A	U1, B	I1, mA	P1, Вт	КП0		η	χ	SТР, ВА	Кисп т
0.2	5.5	2.9	6	0	220	24	7	0,52		0,16	1,26	2,77	0,404
0.26	5.2	2.7	6	0.1	220	25	9	0,50		0,16	1,57	3,20	0,439
0.32	5.1	2.68	6	0.25	220	38	10	0,52		0,17	1,14	5,18	0,321
0.38	5	2.56	6	0.35	220	30	11	0,51		0,17	1,59	4,59	0,414
0.44	4.7	2.51	6	0.45	220	32	12.5	0,52		0,17	1,70	5,14	0,411
0.5	4.6	2.4	6	0.52	220	33	13.5	0,51		0,17	1,78	5,49	0,428

Исследование на емкостную нагрузку.

Результаты измерений и расчетов представлены в таблице 2.

Таблица 2 — Результаты измерений и расчетов при исследовании на емкостную нагрузку

Результаты измерений									Результаты расчета
Iн, A	Uн, B	U0~, B	U2, B	I2, A	U1, B	I1, mA	P1, Вт	КП0		η	χ	SТР, ВА	Кисп т
0.22	7.8	0.138	6	0.15	220	27	8	0,02		0,21	1,2882	3,59	0,478
0.28	7.3	0.2	6	0.35	220	31	10	0,03		0,20	1,4025	4,70	0,435
0.36	6.8	0.26	6	0.46	220	34	11.5	0,04		0,21	1,4706	5,41	0,453
0.44	6.4	0.31	6	0.57	220	34	13	0,05		0,22	1,6624	5,76	0,489
0.52	6	0.35	6	0.66	220	36	14	0,06		0,22	1,6908	6,29	0,496
0.6	5.6	0.4	6	0.75	220	37.5	16	0,07		0,21	1,8551	6,75	0,498

Исследование на индуктивную нагрузку

Результаты измерений и расчетов представлены в таблице 3.

Таблица 3 — Результаты измерений и расчетов при исследовании на индуктивную нагрузку

Результаты измерений									Результаты расчета
Iн, A	Uн, B	U0~, B	U2, B	I2, A	U1, B	I1, mA	P1, Вт	КП0		η	χ	SТР, ВА	Кисп т
0.19	5.5	1.4	6	0.01	220	26	6	0,25		0,17	1,0033	3,02	0,346
0.24	5	0.88	6	0.05	220	27	7	0,18		0,17	1,1272	3,27	0,367
0.29	4.87	0.64	6	0.1	220	27.5	9	0,13		0,16	1,4229	3,49	0,405
0.34	4.5	0.49	6	0.28	220	28	9.5	0,11		0,16	1,4752	4,13	0,370
0.39	4.3	0.41	6	0.3	220	29	10	0,10		0,17	1,4993	4,31	0,389
0.44	4.1	0.33	6	0.39	220	30	11	0,08		0,16	1,5942	4,72	0,382

4. Внешние характеристики (зависимости UH=f(IH)) для всех трех режимов работы.

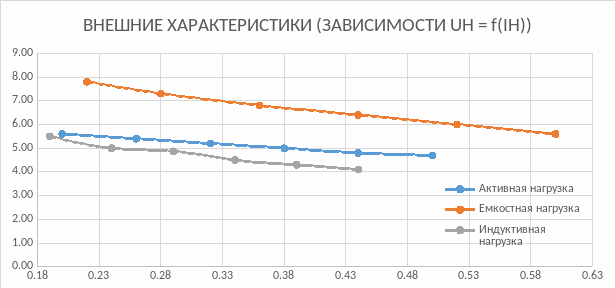

Рисунок 4 — Внешние характеристики для всех трех режимов работы.

5. Временные диаграммы кривых напряжения и тока для всех трех режимов работы каждой из схем выпрямления.

Временные диаграммы кривых напряжения и тока на активную нагрузку представлены на рисунке 5.

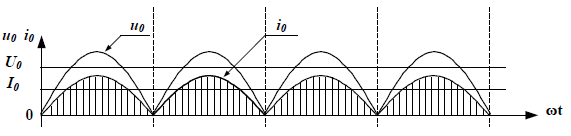

Рисунок 5 — Временные диаграммы кривых напряжения и тока на активную нагрузку

Временные диаграммы кривой тока на емкостную нагрузку на рисунке 6.

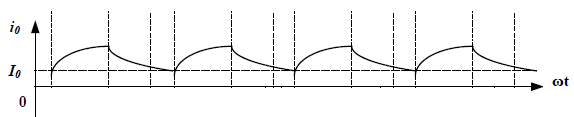

Рисунок 6 — Временные диаграммы кривой тока на емкостную нагрузку

Временные диаграммы кривой тока на емкостную индуктивную нагрузку на рисунке 7.

Рисунок 7 — Временные диаграммы кривой тока на индуктивную нагрузку

Вывод:

Из рисунка 4 видно, что при емкостной нагрузке рассеиваемая мощность на нагрузке максимальна.
