Задание №4. Описание процесса установления соединения между абонентами и составление сигнального обмена.

Задание:

Составьте схему телефонного тракта и схему сигнального обмена, указав все типы сигнализации, согласно своему варианту задания.

Таблица 2

Номер варианта	Задание
20	Абонент SIP разговаривает с абонентом УПАТС, в этот момент ему звонит абонент SIP из другого города. Опишите возможные сценарии установления соединения. Составьте схему телефонного тракта и схему сигнального обмена, указав все типы сигнализации.

Выполнение задания №4

Допустим, что в конкретном случае вызов генерируется SIP-терминалом абонента, подключенного к сети NGN условного города А через программный коммутатор SX-1 и направляется в сторону абонента Б с SIP-терминалом. Вызываемый абонент Б с SIP-терминалом находится в другом городе (пусть в данном городе также развернута сеть на основе концепции NGN, а вызываемый абонент Б подключен к ней через программный коммутатор SX-4). В рассматриваемом случае абоненты находятся в разных зонах, следовательно, для их соединения по сетям IP необходимо перейти на междугородний уровень управления соединением. Это может быть как подсистема IMS более высокого уровня, так и программный коммутатор, выполняющий функции ЗУС. Условимся, что в конкретном примере функции ЗУС для городов А и Б выполняют программные коммутаторы SX-2 и SX-3 соответственно. Пусть к ним подключены обозначенные выше программные коммутаторы SX-1 и SX-4, доступ к которым имеют вызывающий и вызываемый абоненты.

В таком случае порядок формирования и передачи сигнала вызова можно описать следующим образом. Изначально SIP-терминал абонента города А посылает в SX-1 сообщение INVITE. Программный коммутатор SX-1 принимает это сообщение и отвечает сообщением 100 Trying. Такой же обмен сообщениями происходит между SX-1 и SX-2, после чего сигнал передается на междугородний уровень управления соединением и поступает к программному коммутатору SX-3, выполняющему функции ЗУС в сети NGN города Б. Далее сообщение с SX-3 передается на программный коммутатор SX-4, к которому подключен SIP-терминал вызываемого абонента Б. Однако, как прямо указано в условии задания, в момент поступления данного вызова этот пользователь уже говорит с другим абонентом УПАТС. В таком случае возможны несколько сценариев дальнейшего развития событий.

В первом случае вызываемый абонент Б, благодаря гибкости протокола SIP, может поставить уже существующий вызов на паузу-ожидание, переключившись на другую линию и ответив на вызов, поступивший от абонента А. В таком случае текущий вызов и разговор будет поставлен на ожидание, а в сторону вызывающего абонента города А будет отправлено сообщение 200 OK, что ознаменует собой готовность абонента Б к установлению соединения.

Во втором же варианте развития событий к абоненту А будет направлено сообщение «ЗАНЯТО» от SIP-терминала абонента Б, если абонент Б не желает или не может в текущий момент ответить на вызов от абонента А.

Рассмотрим подробно второй вариант развития событий, приняв его за основной и наиболее вероятный. То есть, пусть к вызывающему абоненту А будет направлено сообщение «ЗАНЯТО» от SIP-терминала абонента Б. Иными словами, в сторону вызывающего абонента будет направлено сообщение с кодом 486 Busy Here (если вызываемый абонент может принять его вызов по другому адресу, терминалу) или же сообщение с кодом 600 Busy Everywhere (если в данный момент вызываемый абонент, в принципе, не доступен для входящего вызова); данный ответ также может указывать более подходящее время для вызова. Это сообщение будет направлено в сторону SIP-терминала вызываемого абонента в город А, поэтапно и последовательно пройдя через программные коммутаторы SX-4, SX-3, SX-2 и SX-1. В момент поступления данного сообщения на SIP-терминал вызывающего абонента, тот пошлет программному коммутатору SX-1 сообщение ACK, тем самым подтвердив последний полученный клиентом ответ. На этом обработка вызова завершится.

Изобразим итоговую диаграмму установления соединения и обмена сигнальной информацией на рисунке 15. В таком случае, сигнал передается по следующему тракту: SIP-терминал абонента А – SX-1 – SX-2 – SX-3 – SX-4 – SIP-терминал абонента Б.

Упрощенная схема рассмотренного сетевого тракта приведена на рисунке 14.

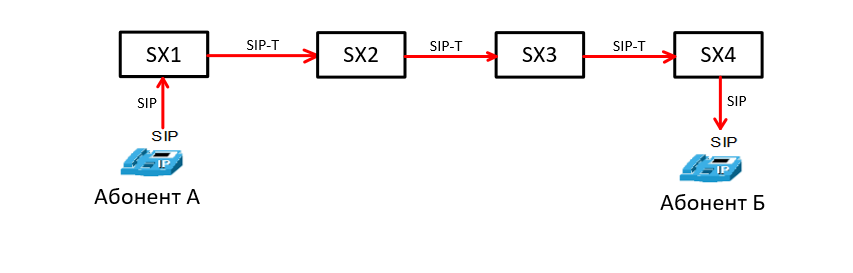

Рисунок 14 - Схема установления соединения между двумя абонентами

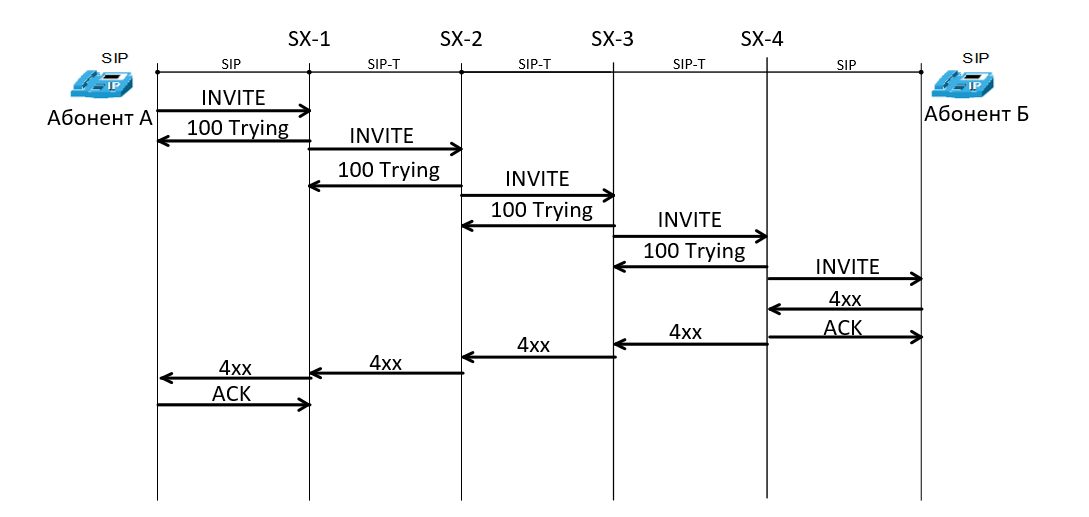

Рисунок 15 – Сценарий-диаграмма установления соединения между двумя абонентами
