ЗАДАНИЕ 1
В данном задании сперва нам необходимо выяснить причину неудовлетворительных сводок в предоставленном файле «Протоколы». Начнем по порядку с кабеля ID 0.
ID кабеля 0:

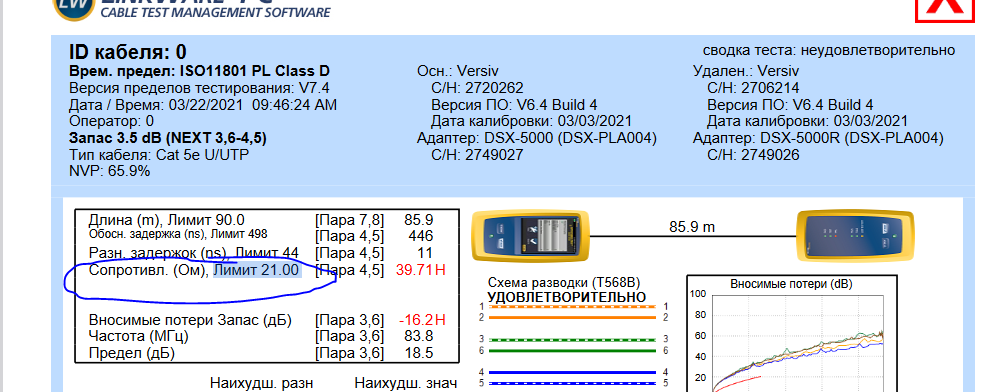

Рис.1 Скриншот протокола кабеля ID0
В соответствии с гостом ISO11801 – сводка неудовлетворительная из-за того, что сопротивление кабеля Cat5e U/UTP превышает возможное значение стандарта почти в 2 раза.
ID кабеля 1:
В соответствии с гостом GOST R 53245-2008 - неудовлетворительная из-за того, что длина предоставляемого кабеля больше, чем указано в лимите стандарта, т.е 94 метра больше 90 метров.
Также мы видим нарушение в оставшемся запасе вносимых потерь.

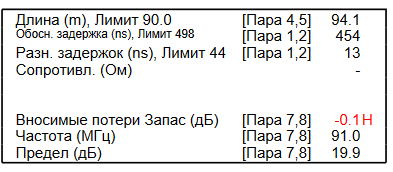

Рис.2 Скриншот протокола кабеля ID1
ID кабеля 2:
В соответствии с гостом TIA/EIA-568-B - Неудовлетворительно из-за вносимых потерь запаса, они больше на 0.5 dB чем предельные значения в стандарте.
Рис.3 Скриншот протокола кабеля ID2
Рис.4 Таблица предельных значений вносимых потерь кабеля в стандарте.
ID кабеля 3:
В данном типе кабеля и выбранном стандарте все тесты пройдены успешно.
ID кабеля 4:
В соответствии с гостом TIA 568C длина кабеля RG-6/U в два раза превышает максимальные значения, также кол-во потерь в дБ больше,чем указано стандартом.

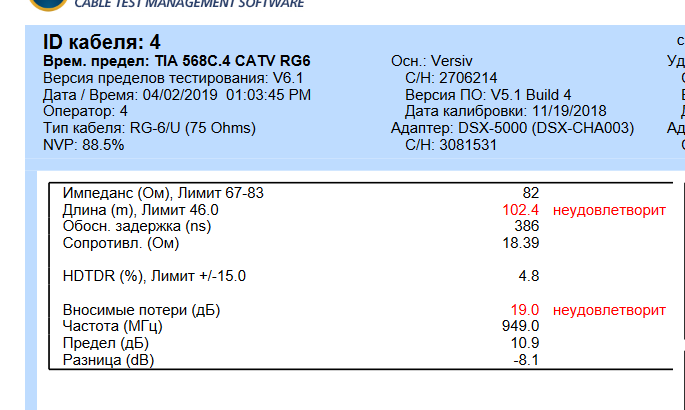

Рис.5 Скриншот протокола кабеля ID4
Рис.6 Таблица предельных значений вносимых потерь кабеля в стандарте.
ЗАДАНИЕ 2
В данном задании необходимо по рисункам определить соответствовали бы полученные хар-ки кабелей 0 и 3 если бы их тестировали по ГОСТ 54429. Главным параметром для выявления будут параметры: затухание, NEXT, RL.
Для тестирования возьмем кабель U/UTP 5E – многопроволочные жилы.
Сперва определим для себя вышеприведенные термины:
NEXT: (переходное затухание на ближнем конце), Разность между уровнем по мощности (напряжению) сигнала на ближнем конце влияющей пары и уровнем помехи на ближнем конце подверженной влиянию пары кабеля.
RL: (Затухание отражение), Разность между уровнем по напряжению (по мощности) гармонической падающей волны и суммарным уровнем волн, отраженных от всех неоднородностей волнового сопротивления при сопротивлениях генератора и нагрузки, равных номинальному волновому сопротивлению кабеля.
Кабель 1

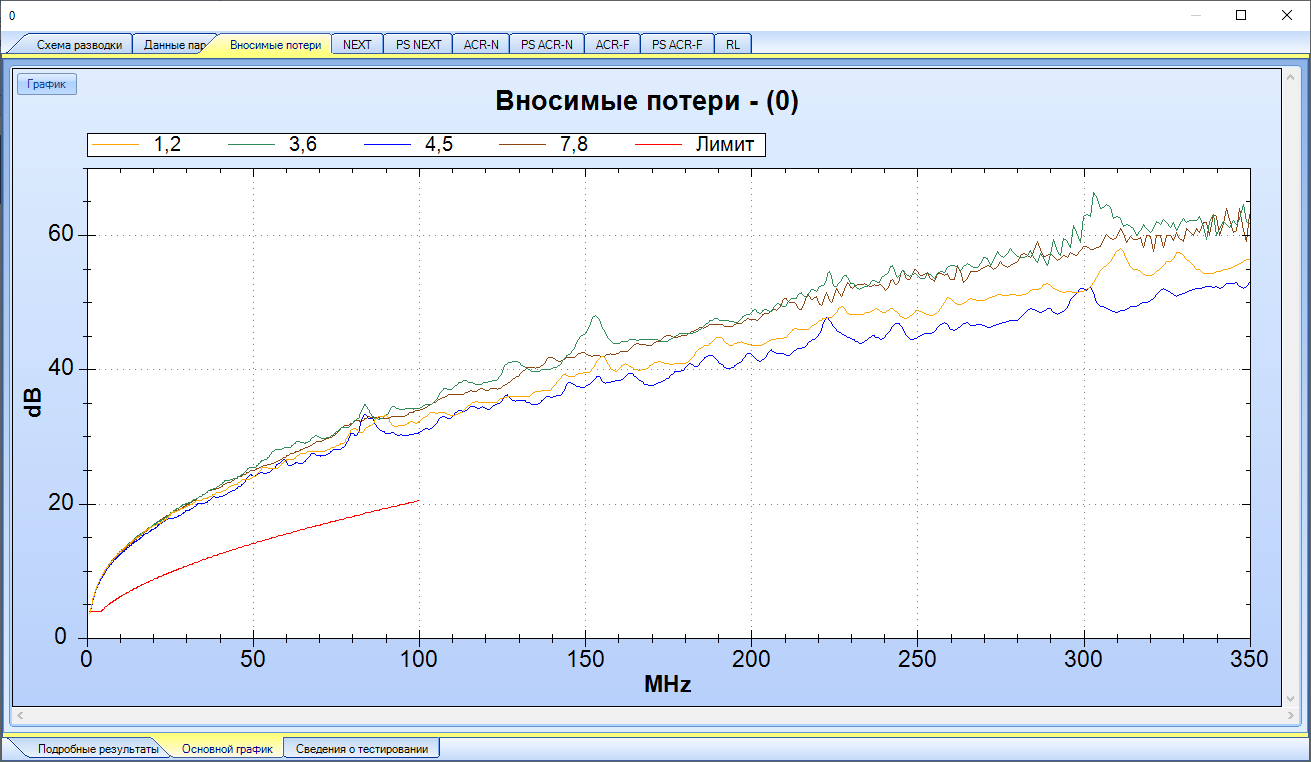

Рис.7 Вносимые потери кабелем 1

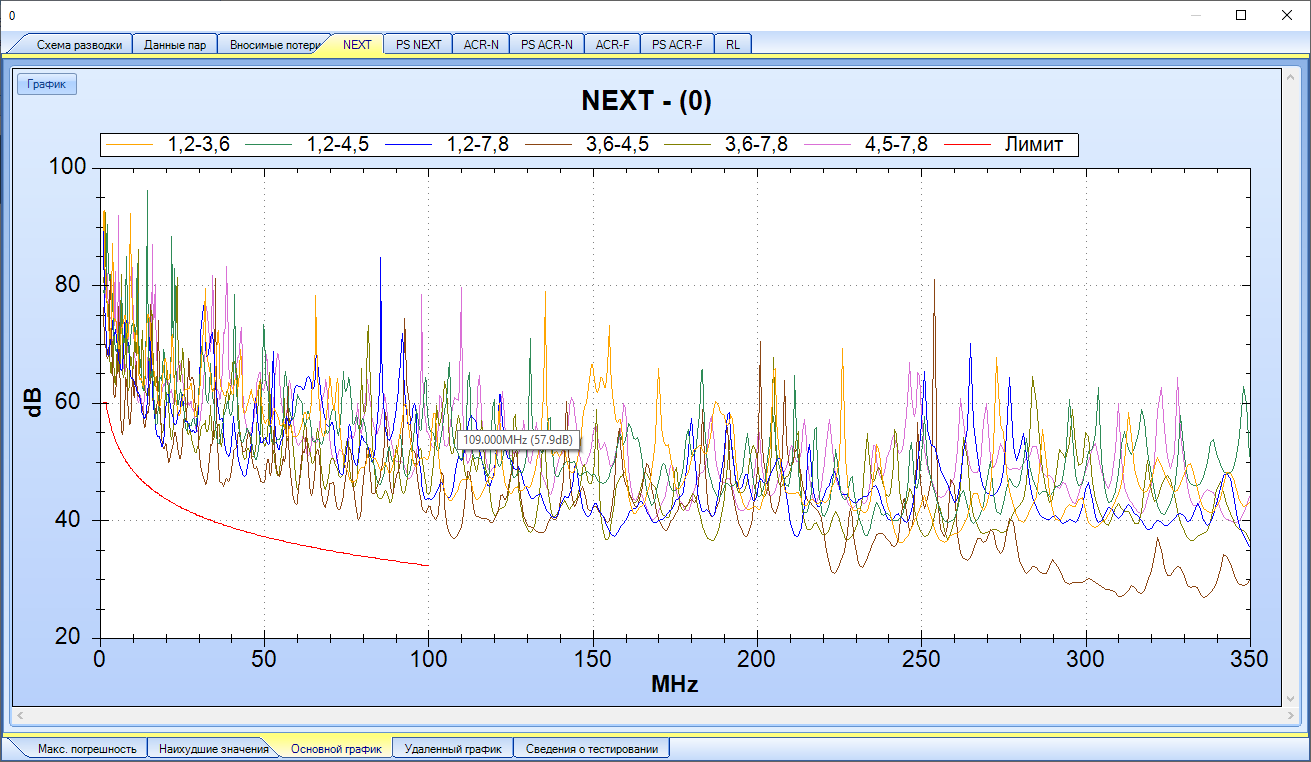

Рис.8 Переходное затухание на кабеле 1
Рис.9 Затухание отражения на кабеле 1
Решение
NEXT
Представим, что в нашем случае мы тестируем кабель категории 5e, с частотой в 100 МГц, тогда в связи с пунктом 5.2.2.18 Госта 54429 и соответственно таблицей 9 в этом пункте:
Рис.9 NEXT таблица – стандарт 54429
Видим, что минимальное значения является 35,3 dB, а на графике значения варьируются от 40 dB до 60. В данном случае тест пройден успешно.
Вносимые потери

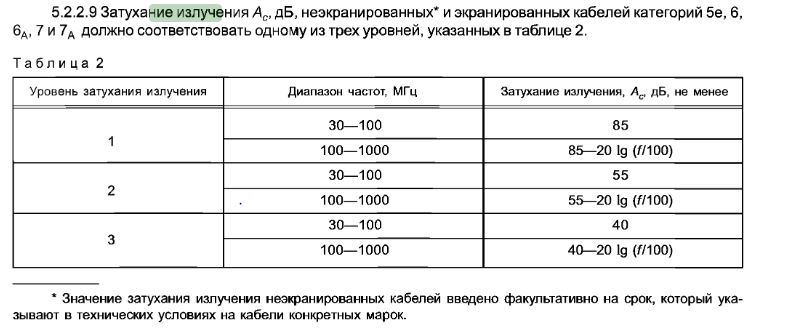

Нашей изначальной частотой будет 100 МГц, соответственно на каждом уровне затухания значения не должны быть меньше 85 дБ,55дБ и 40дБ. Как мы видим на рис.7 наше максимальное значение варьируется от 20 дБ до 40 дБ, исходя из этого следует что по уровню затухания наш кабель проходит тест.
RL

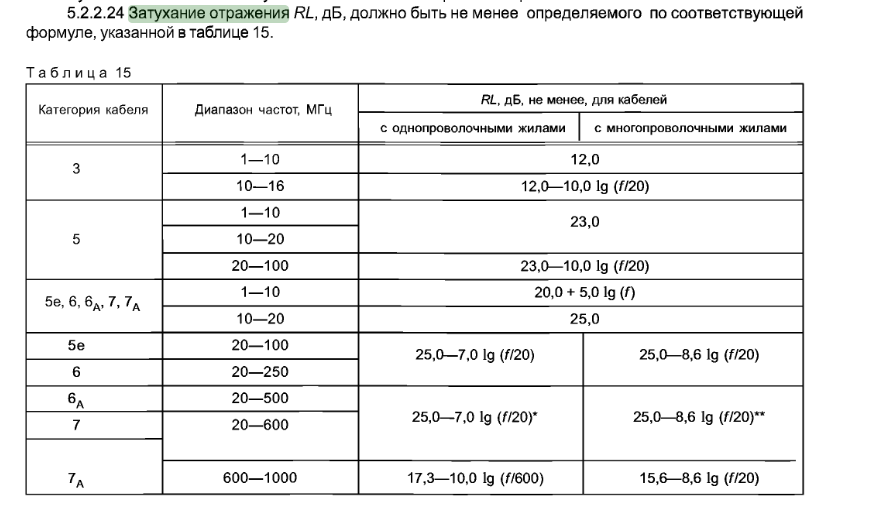

Снова начнем с таблицы из Госта 54429-2011, и сравним полученные нами значения с ней.

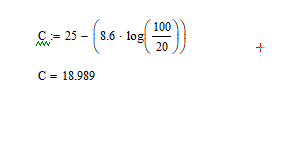

Полученные нами значения RL:
На рис 9. Мы видим, что значения RL варьируются от 15 дБ до 25 дБ
Соответственно, наши значение не меньше чем задано стандартом.
Итог: Кабель U/UTP 5е, взятый нами для тестов полностью проходит все тесты, указанные на рис 7,8,9.
Кабель 2

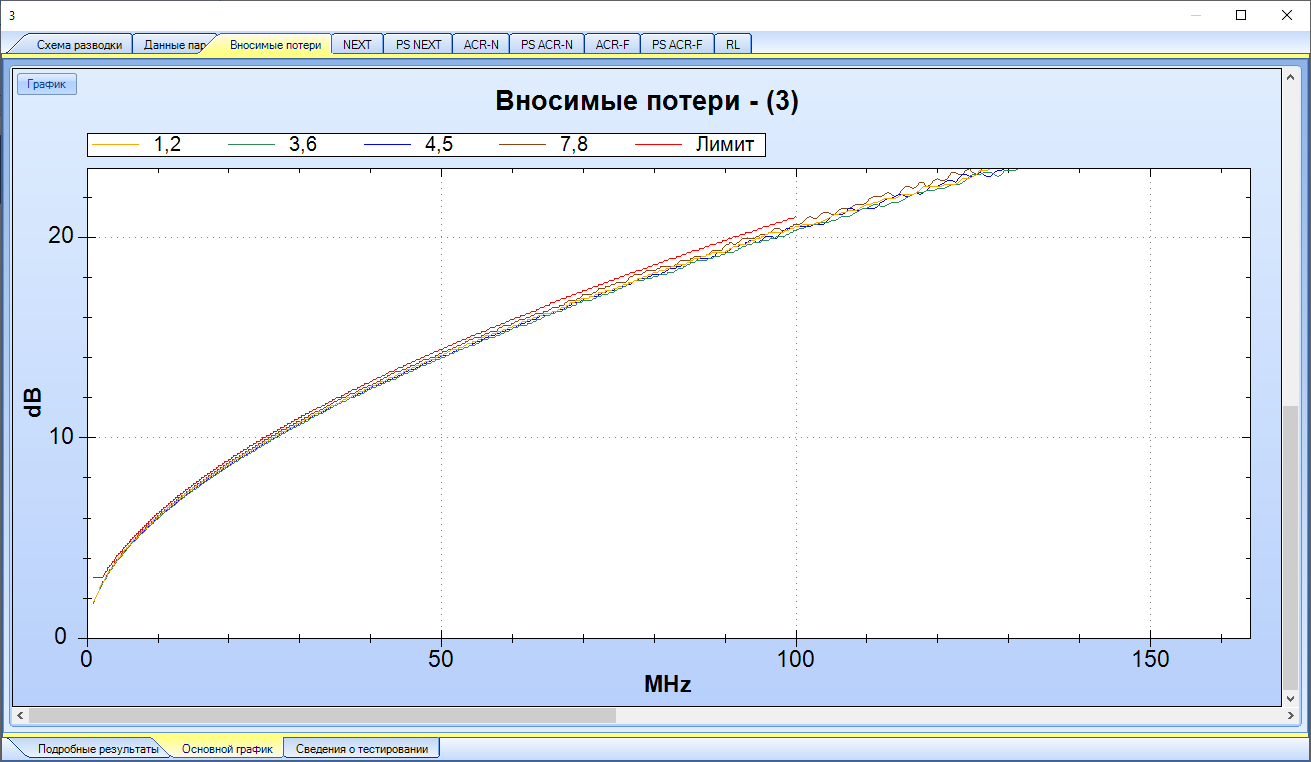

Рис.10 Вносимые потери кабелем 2

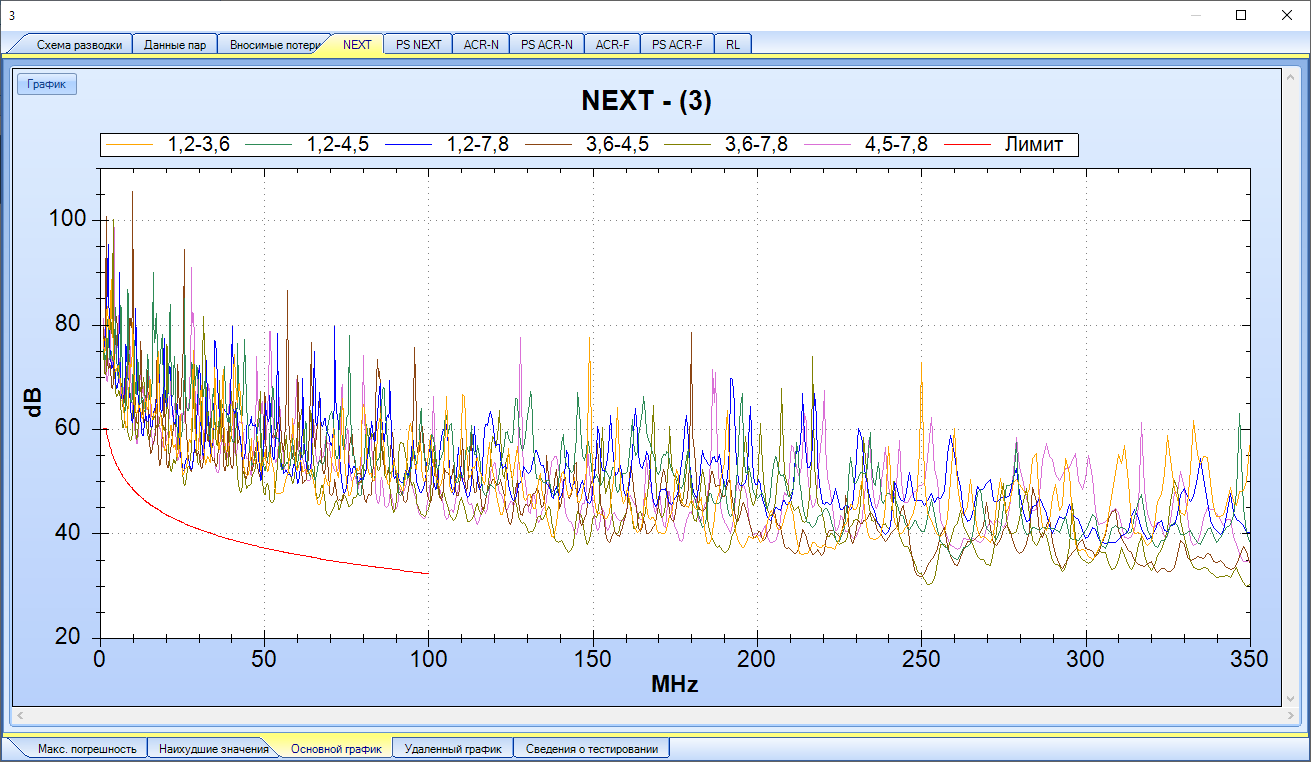

Рис.11 Переходное затухание на кабеле 2

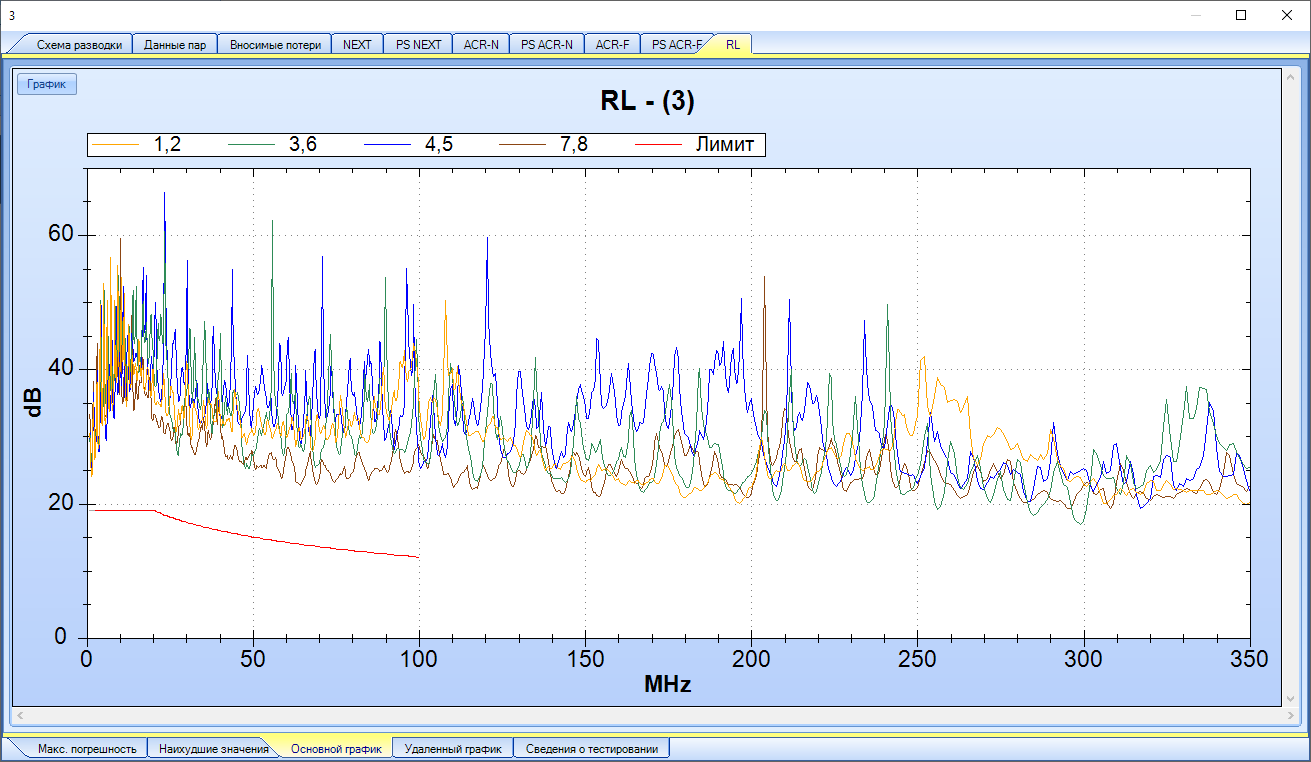

Рис.12 Затухание отражения на кабеле 2
Вносимые потери
Нашей изначальной частотой будет 100 МГц, соответственно на каждом уровне затухания значения не должны быть меньше 85 дБ,55дБ и 40дБ.
В нашем случае на рис. 10 вносимые потери составляют около 20 дБ, что является значением меньше, чем дано по стандарту.
NEXT
Видим, что минимальное значения является 35,3 dB, а на графике значения варьируются от 40 dB до 70. В данном случае тест пройден успешно.
RL
Снова начнем с таблицы из Госта 54429-2011, и сравним полученные нами значения с ней.
Полученные нами значения RL:
В соответствии с рисунком 12, полученные значения от 30 до 50, соответственно в данном случае тест пройдет успешно.
Итог: Кабель 0 успешно прошел тесты по всем пунктам. Кабель 1 не прошел тесты по вносимым потерям.
