ЗАДАЧА КОНТРОЛЬНОЙ РАБОТЫ

Рассчитать сопротивление устройства защитного заземления, осуществляемого с помощью вертикальных электродов (заземлителей), изготовленных из уголковой стали. Длина вертикальных электродов - L, ширина полки уголка - b. Заземлители прикопаны в земле на глубину – t0.

Между собой они соединяются с помощью полосовой стали. Заземляемое устройство расположено в средней полосе РФ с удельным сопротивлением фунта - P.

Геометрические размеры заземлителей и расстояния между одиночными вертикальными заземлителями представлены соответствующих вариантах.

Все величины приведены в единицах системы СИ.

В данной работе необходимо определить:

1. Сопротивление растеканию тока одного вертикального электрода в

системе защитного заземления.

2. Количество вертикальных электродов в системе защитного

заземления.

3. Длину горизонтальной полосы, соединяющей вертикальные

электроды между собой.

4. Сопротивление растеканию тока горизонтальной полосы.

5. Сопротивление растеканию тока для всей системы защитного

заземления.

6. Полученный результат сравнить со значением, установленным ГОСТ

2.1.030-81-R.

7. По результатам проведенных расчетов сделать выводы.

ИСХОДНЫЕ ДАННЫЕ

Максимально допустимые значения сопротивления R защитных

заземляющих устройств приведены в соответствующих вариантах.

В данном случае вариант работы 05.

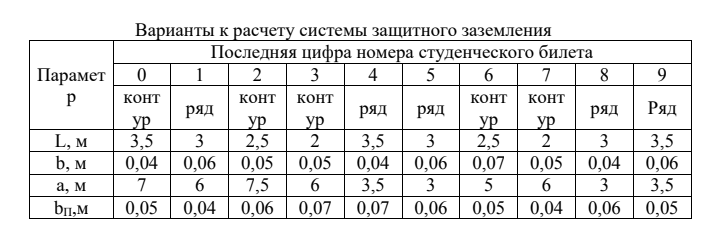

Табл 1. – Таблица вариантов, часть 1.

Табл 2. – Таблица вариантов, часть 2.

ВЫПОЛНЕНИЕ РАБОТЫ

Сперва расчитаем пункт 1 в нашей задаче: сопротивление растеканию тока одного вертикального электрода в системе защитного заземления.

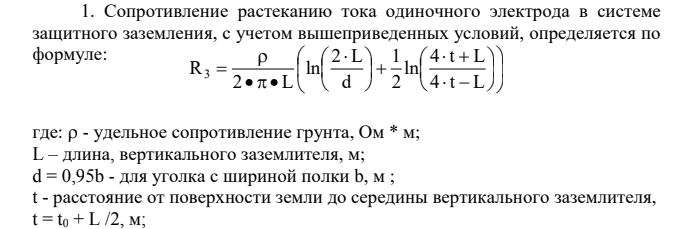

Рис 1. Формула для расчета сопротивления растекания тока

Воспользуется помощью программы MathCad и подставим в формулу наши значения:

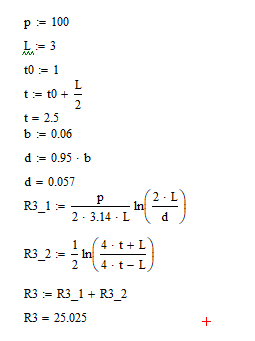

Рис 2. Расчет сопротивления растекания тока

Затем рассчитаем пункт 2 в нашей задаче: количество вертикальных электродов в системе защитного заземления.

Рис 2. Формула для расчета вертикальных заземлителей

Воспользуется помощью программы MathCad и подставим в формулу наши значения:

Рис3. Расчет кол-ва вертикальных заземлителей

Затем рассчитаем пункт 3 в нашей задаче: длину соединительной полосы, выполненной из полосовой стали

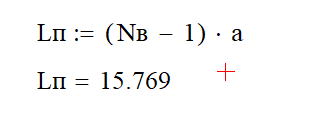

Рис 4. Расчет длины соединительной полосы

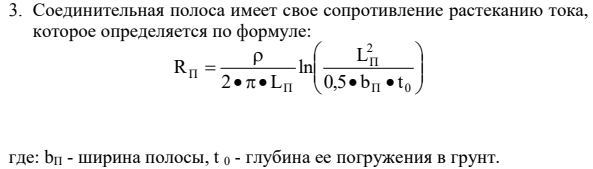

Затем рассчитаем пункт 3 в нашей задаче: сопротивление растеканию тока соединительной полосы

Рис 5. Формула для сопротивления соединительной полосы

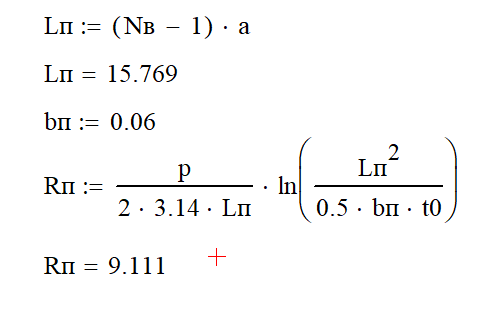

Рис 5. Расчет сопротивления соединительной полосы

Затем рассчитаем пункт 4 в нашей задаче: общее сопротивление заземляющего устройства

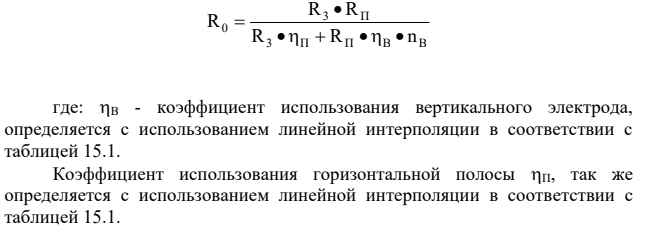

Рис 6. Формула расчета общего сопротивления

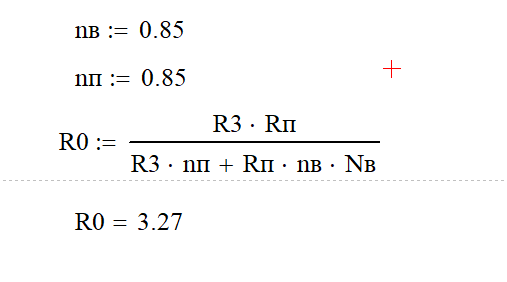

Рис 6. Расчет общего сопротивления

Затем приступим к пункту 5 в нашей задаче: Сравним полученный результат R0 с R. Он должен быть меньше, чем значение, определенное ГОСТом.

В нашем случае значение R = 4, а значение R0 = 3,27.

Исходя из этого можно сделать вывод, что мы добились идеального соотношения между количеством вертикальных электродов и коэффициентами использованиями.
