При выработке требований к системам общеобменной вентиляции нужно исходить из необходимости удаления из производственного помещения всех присутствующих вредностей: избытков тепла, влаги, газов и пыли. С этой целью необходимо провести предварительный расчет возможной кратности воздухообмена в производственном помещении объемом V, при наличии в нем теплоизбытков Qизб, вредных газов WСО, пыли свинца, либо, нетоксичной пыли W. Таким образом, в процессе расчета следует определить:

1.) Количество избыточного тепла в помещении.

2.) Часовое количество воздуха, необходимого для удаления избытков тепла, газов и пыли.

3.) Кратность воздухообмена в помещении, содержащем вышеперечисленные вредности.

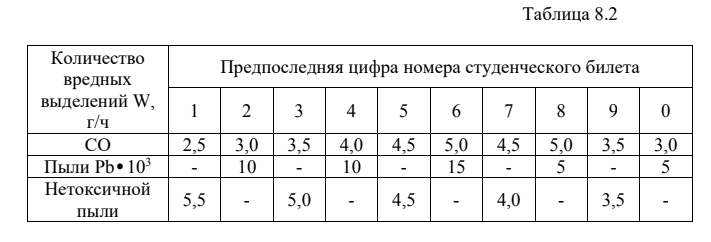

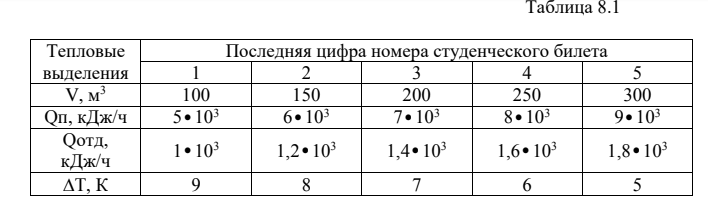

Исходные данные представлены в табл. 8.1 и 8.2. По результатам расчетов сделать выводы и ответить на контрольные вопросы.

Выполнение работы:

Последними цифрами студенческого билета являются цифры 05.

Сперва требуется определить:

1.) Количество избыточного тепла в помещении.

Рассчитаем по формуле:

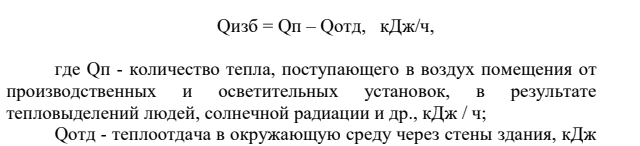

Рис.1 Формула расчета избыточного тепла в помещении

В нашем случае:

Qп = 9*10³

Qотд = 1.8 * 10³

Отсюда Qизб = 9*10³ - 1.8 * 10³ = 9000 – 1800 = 7200 кДж/ч.

2.) Часовое количество воздуха, необходимого для удаления избытков тепла, газов и пыли.

Рассчитаем по формуле:

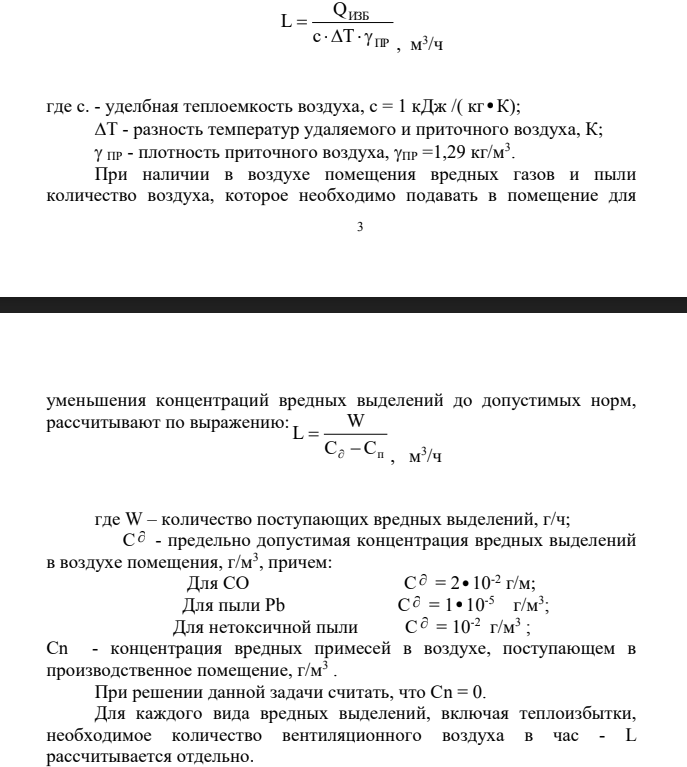

Рис.2 Формула расчета кол-во воздуха необходимо для удаления

В нашем случае:

Q изб = 7200 кДж/ч;

C = 1 кДж/(кг*К);

Дельта T = 5;

Yпр = 1,29 кг/м³;

Wco = 4,5;

Пыли Pb*10³ = 5;

Cn=0;

Отсюда, часовое количество воздуха, необходимого для удаления избытков тепла:

L = 7200/1*5*1,29 = 1 116,27 м³/ч

Отсюда, при наличии в воздухе помещения вредных газов и пыли количество воздуха, которое необходимо подавать в помещение для уменьшения концентраций вредных выделений до допустимых норм:

Для CO:

L = 3,0/2*10^-2 -0 = 3/ 0.02 = 150 м³/ч

Для пыли:

L = 5/1*10^-5 -0 = 5/ 0.00001 = 500 000 м³/ч

3.) Определить кратность воздухообмена в производственном помещении, где имеют место быть и теплоизбытки, и вредные вещества, необходимо выбрать наибольшее из полученных значений Lmax и разделить на объем.

Рис.3 Формула кратности воздухообмена.

В нашем случае:

V = 300 м³

Отсюда, K = 500 000 м³/ч / 300 м³ = 1 666,66 м³

Контрольные вопросы:

1.) Какие параметры характеризуют микроклимат производственного помещения?

- Температура воздуха;

- Относительная влажность;

- Скорость воздуха;

- Концентрация вредных веществ;

- Освещенность;

- Уровень шума;

- Давление;

2.) Какие используются приборы для измерения параметров

микроклимата?

• Термометры – для измерения температуры воздуха;

• Сихрометры аспирационные и гигрометры – для измерения влажности воздуха;

• Чашечные и крыльчатые анемометры – для измерения скорости воздуха в помещении;

• Анероиды – для измерения атмосферного давления.

3.) Как определяется необходимая кратность воздухообмена?

Рассчитывается необходимый объём воздуха по простой формуле:

L = S x h x n, где S – площадь помещения, м²; h – высота от пола до потолка, м; n – кратность воздухообмена.

4.) Как определяется фактическая кратность воздухообмена?

Для расчета кратности воздухообмена мы пользуемся формулой: N= V/W раз в 1 час.

5.) Санитарно-гигиенические требования к вентиляции.

- Обеспечение достаточного количества свежего воздуха;

- Удаление загрязненного воздуха:

- Регулирование температуры и влажности;

- Обеспечение безопасности;

- Шум и вибрация;

- Поддержание чистоты воздуха;

6. Какая вентиляция устанавливается в аккумуляторном помещении?

- Механическая вытяжная вентиляция;

- Приточно-вытяжная вентиляция;

- Искусственная вентиляция с принудительной циркуляцией воздуха;
