Задание к лекции 7 Соединения 2

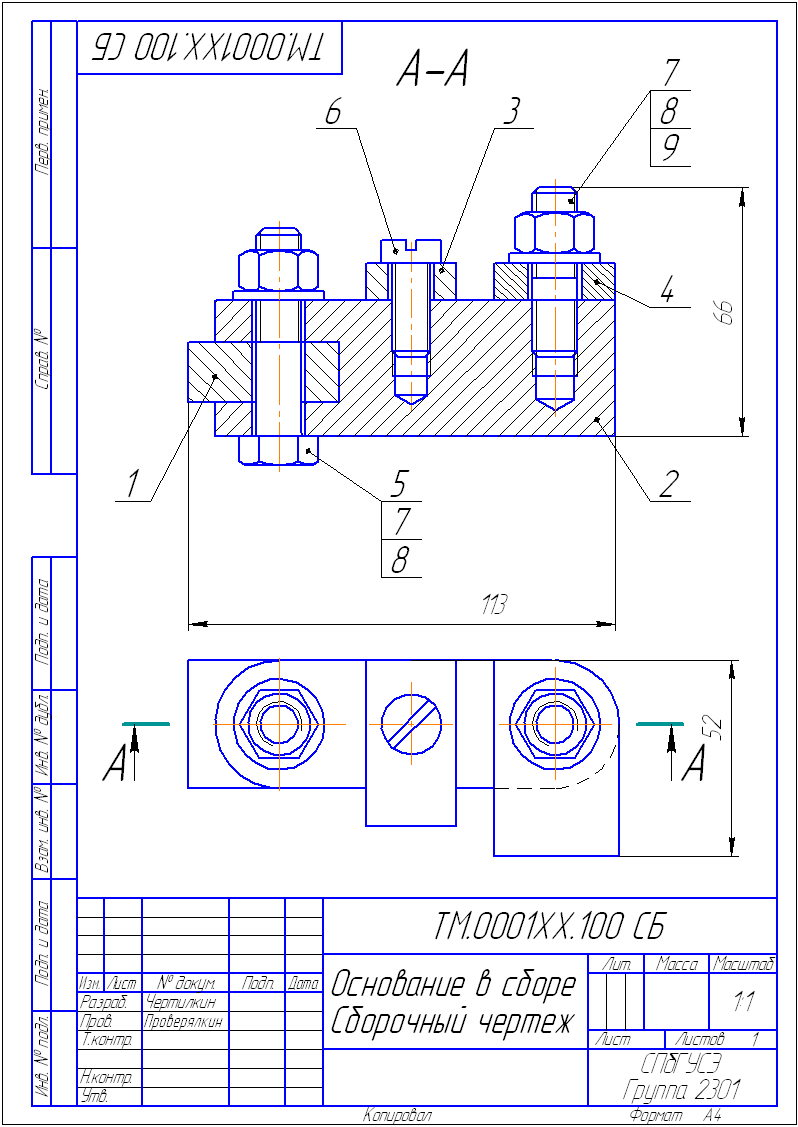

1. Назовите основные соединения, изображенные на чертеже

______________________________

2. Сколько деталей в сборке

_______________________________

3. Какой тип соединений используется

_______________________________

4. способ изображение соединений

_______________________________

5. Какие условности можно использовать при изображении данных соединений перечислите

_________________________

ФИ Гетманченко Полина № гр. ИСТ-931

1. Слева на право: соединение болтовое, винтовое, шпилечное

2. В сборке есть четыре детали – 1, 2, 3 и 4.

3. Используется винтовой тип соединений

4. Конструктивное изображение

5. Крепёжные детали, у которых на чертеже диаметры стержней равны 2 мм и менее, изображают условно.
