НИУ МИЭТ
Лабораторная работа
по электротехнике №4
Вариант №18
Группа: ЭН-22
Студент: Попов Михаил Викторович
Преподаватель: Камолов Мухаммаджон Мутайибович
Зеленоград 2024

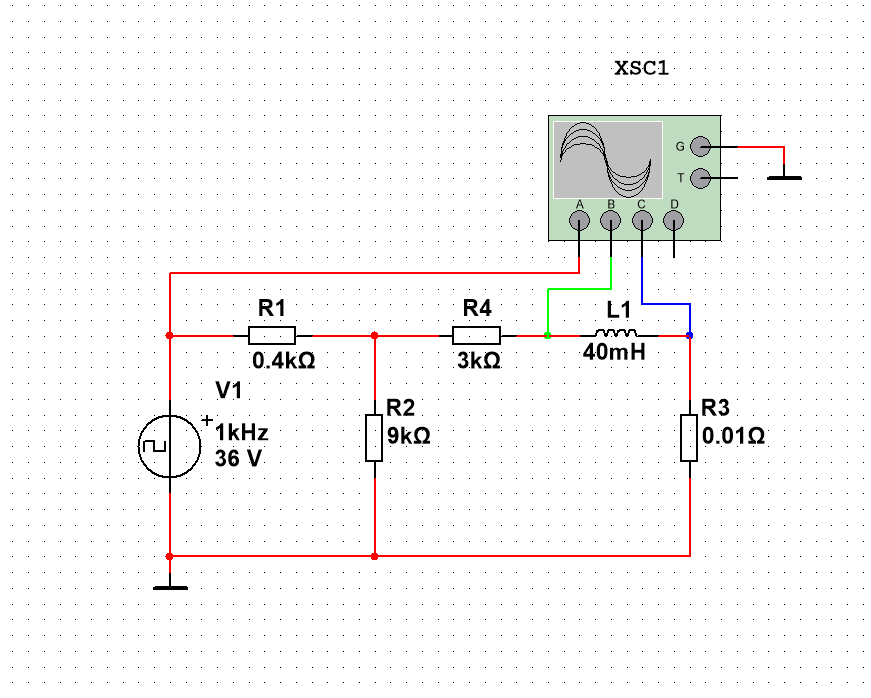

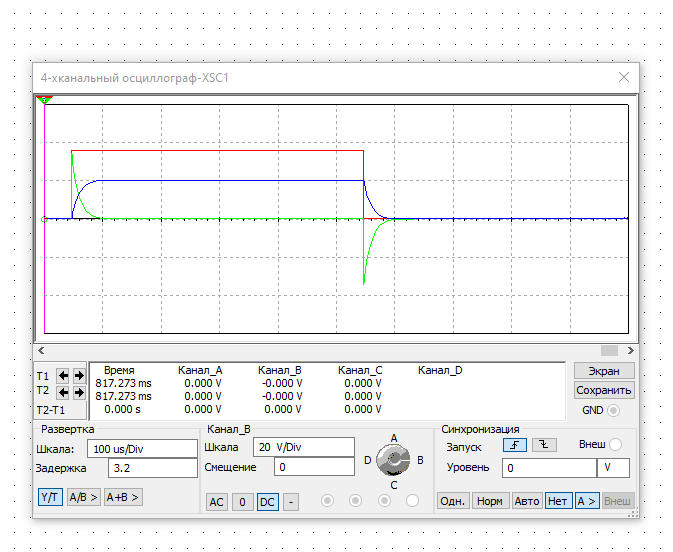

Катушка
Пример таблицы
Наименование параметра |
Значение параметра во время действия t |
||||||
Импульс, мкс |
Паузы, мкс |
||||||
0 |
5 |
10 |
0 |
5 |
10 |
||
IL (t), мА |
0 |
3,4851 |
5,7538 |
10,1773 |
6,6754 |
4,3754 |
|
UL (t), В |
0 |
22,678 |
15,003 |
-34,430 |
-22,583 |
-14,802 |
|

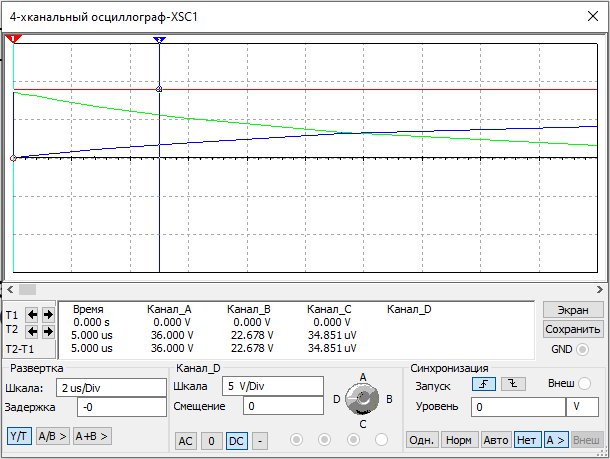

Импульс

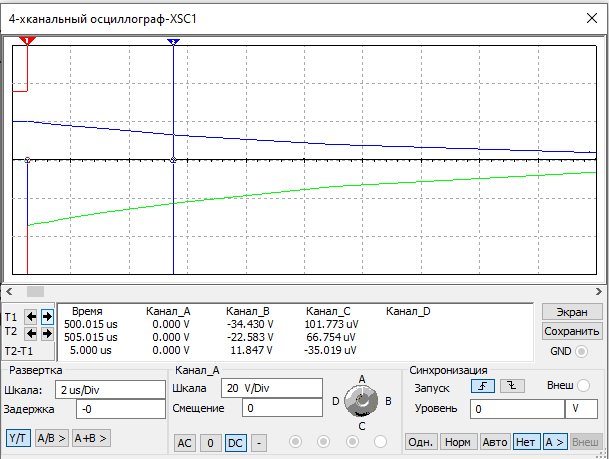

паузы

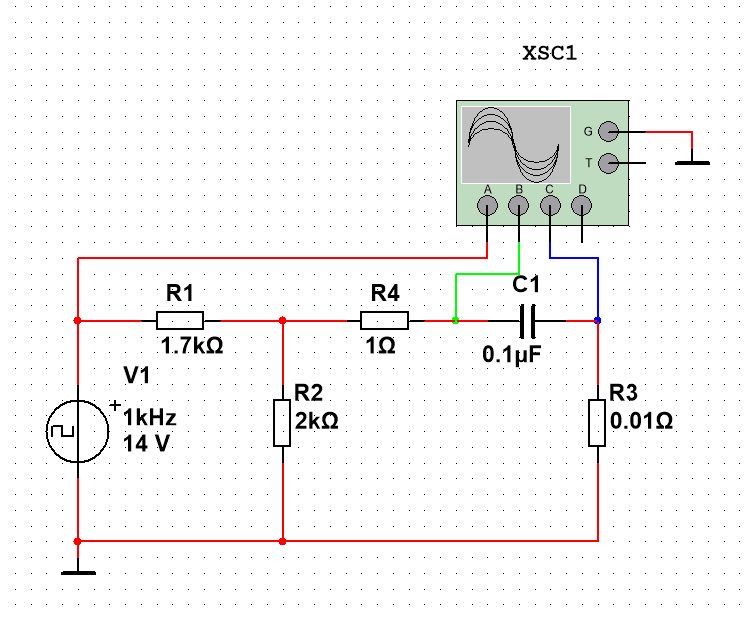

Конденсатор
Пример таблицы
Наименование параметра |
Значение параметра во время действия t |
|||||
Импульс, мкс |
Паузы, мкс |
|||||
0 |
5 |
10 |
0 |
5 |
10 |
|
IC(t), мА |
0 |
7,7918 |
7,3815 |
-8,1889 |
-7,7559 |
-7,3463 |
UC(t), В |
0 |
0,399740 |
0,777176 |
7,533 |
7,135 |
6,758 |

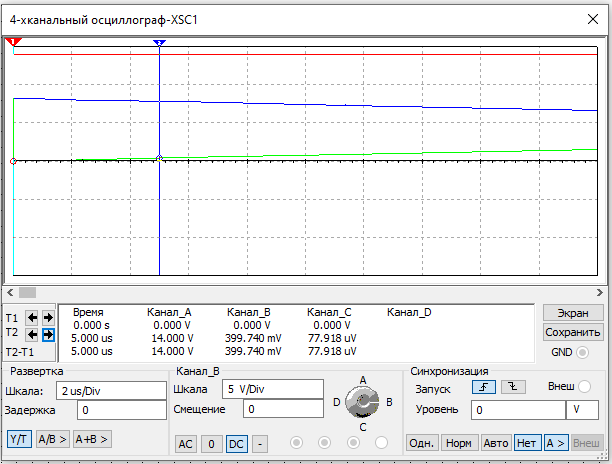

Импульс

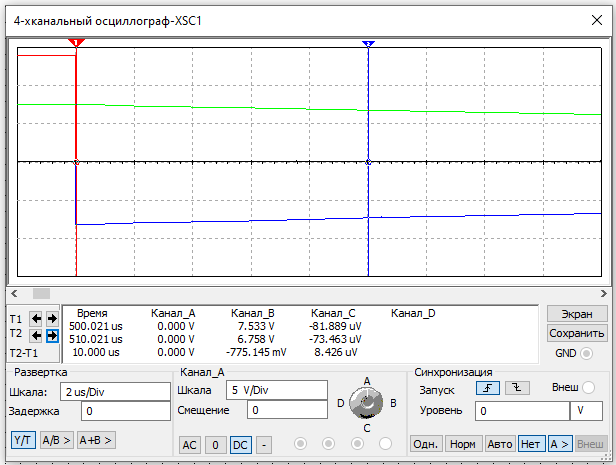

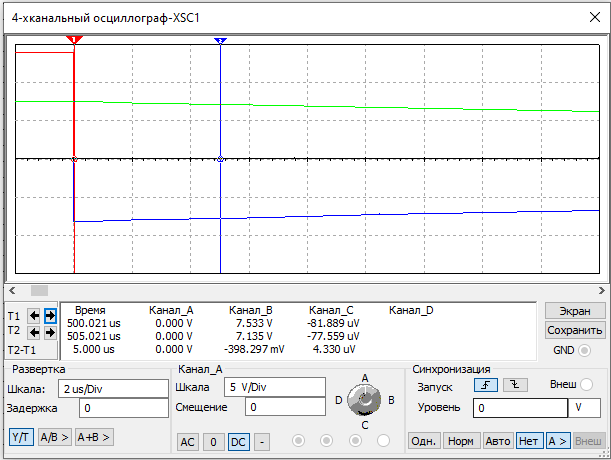

Пауза
