2.7 Выбор кабеля
Характеристики потерь кабеля, которые наиболее популярны, сведены в следующую таблицу 2.4.
Таблица 2.4
Характеристика Кабеля
Марка кабеля |
Входное сопротивление |
Потери на частоте |
||
1800 |
2100 |
2600 |
||
RG 58A/U |
50 Ом |
-4.54 |
-5.0 |
-5.71 |
RKРК50-3-18 |
50 Ом |
-5.7 |
-6.25 |
-7.1 |
5D-FB |
50 Ом |
-2.89 |
-3.15 |
-3.55 |
SAT-703 |
75 Ом |
-2.45 |
-2.65 |
-3.5 |
Кабель SAT-703 предназначен для прокладки внутри помещения, для улицы его необходимо прокладывать в гофре с целью избежать его разрушения. В связи с этим мы выбираем кабель SAT-703 B с дополнительной защитной оболочкой.
Техническое описание кабеля SAT 703 B 75 Ом. Кабель коаксиальный радиочастотный со вспененной полиэтиленовой изоляцией в ПВХ оболочке. Кабель SAT 703 B 75 Ом применяется для подключения спутниковых телевизионных систем, а также для подключения видеокамер наружного и внутреннего наблюдения.

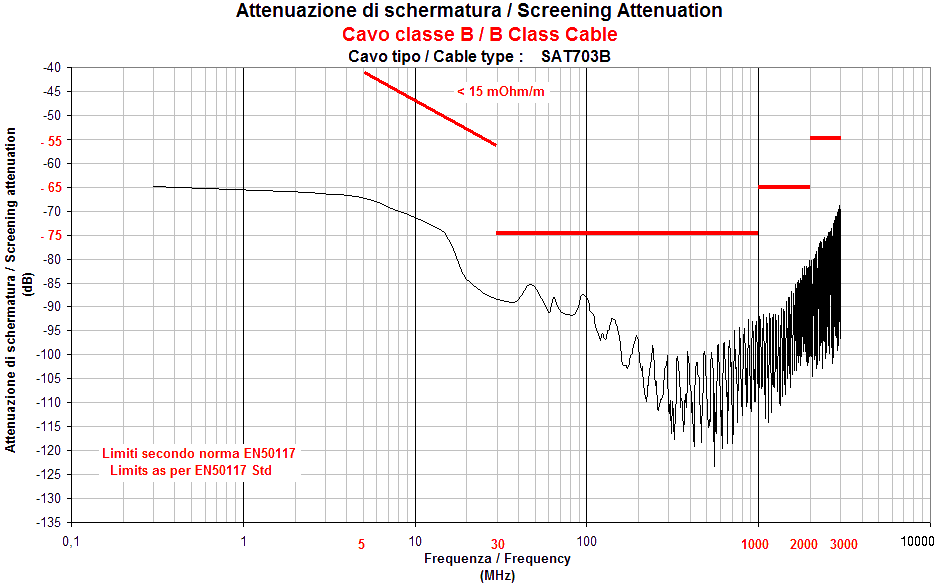

Рис. 2.7. Эффективность затухания кабеля SAT703B
Конструкция: Внутренний проводник медная проволока Диаметр внутреннего проводника 1,0 мм Диаметр по внутреннему диэлектрику 4,8 +/- 0,2 мм Диэлектрик, вспененный полиэтилен Экран из фольги наложен поверх диэлектрика Внешний проводник из алюминиевой проволоки в виде оплётки Диаметр проволоки в оплетке 0,12 - 0,15 мм Плотность оплетки 75% Наружный диаметр 6,8 +/- 0,2 мм Материал оболочки ПВХ Цвет оболочки белый Длина 100 метров Технические характеристики: Волновое сопротивление 75 +/- 3,0 Ом Сопротивление связи 200 мОм/м Рабочая температура -40° - +60° С Минимальная температура монтажа -5° С Минимальный срок службы 12 лет.
3 Расчетно-проектная часть
В данном разделе будет произведен расчет нагрузки на проектируемую сеть, рассчитана емкость сети, обоснована выбор базовой станции, рассчитаны зоны радиопокрытия.
3.1 Расчет емкости сети
В рамках технологии LTE используется несколько ключевых показателей, которые демонстрируют вместимость радиоинтерфейса: пропускная способность, мощность узла передачи и частотная полоса. Существенную роль в радиоинтерфейсе OFDMA выполняют используемые в достаточном объеме узкополосные ортогональные поднесущие, которые конструкционно имеют вид ресурсных блоков. Стоит понимать, что сетевая емкость в рамках рассматриваемой системы может иметь несколько значений. В первую очередь, она характеризуется как совокупный ресурс, исходящий из модуля передачи. Тогда пользователь сети будет рассматривать данный показатель как скорость передачи данных. Помимо этого, емкость можно характеризовать как вероятность одновременного абонентского обслуживания.
Тем не менее, на практике пропускная способность становится одним из основных ограничивающих ресурсов, в особенности для сетей с высоким трафиком. Как известно, пропускная способность в рамках сетевой системы LTE имеет показательные значения до 150 Мбит/с на сектор. Анализируя условия реализации проектной сети, в частности транспортную сеть в местности, за общее значение данного параметра будет выбрано 150 Мбит/с. Именно эти показательные данные будут использованы для расчета требуемой сетевой нагрузки в соответствии с необходимым объемом передачи данных на количество пользователей.
Определяя уровень необходимой сетевой нагрузки, следует отталкиваться от следующих расчетов. Согласно актуальным сведениям, численность населения села Буздяк составляет порядка S=10 тыс. чел. В таком случае, процент терминалов абонентов к 2019 году вырастет и составит a=90%, тогда процент мобильных операторов на рынке будет иметь значение b=40%. Следовательно, производя расчеты, можно сделать вывод, что общее количество пользователей в проектируемой сетевой системе будет иметь такое значение:
(3.1)
Можно сказать, что в условиях современного времени один пользователь в среднем совершает ежедневно пять телефонных вызовов, длительность каждого из которых составляет порядка минуты. За общие значения возьмем битрейт видеосигнала 1,5 Мбит/с, звука 192 Кбит/с. В таком случае появляется возможность вычислить общие значения требуемой средней скорости передачи данных для всех пользователей в условиях рассматриваемой местности:
(3.2)
Дополнительно необходимо указать, что средний объем передачи данных применительно к одному абоненту связи составляет порядка 600 Мб в сутки. Принимая во внимание вероятность, что у пользователей может возникнуть потребность повторной передачи данных в связи с теми или иными повреждениями пакетов, необходимо к общему объему передачи данных добавить 10%, что в результате составит 660 Мб. Таким образом, с целью формирования качественных условий для обеспечения высокой скорости трафика данных применительно ко всем абонентам связи с учетом пиковой нагрузки в час необходимо рассчитать среднюю скорость передачи:
(3.3)
Резюмируя итоги расчетов, можно заключить, что общий трафик сети в таком случае будет иметь следующие значения:
(3.4)
С целью настройки необходимого числа базовых станций в рамках реализуемого проекта требуется рассчитать отношение сформированного значения общего сетевого трафика к фактической пропускной способности отдельно взятой базовой станции:
(3.5)
На основании проведенных расчетов можно заключить, что для успешной реализации проектных задач по формированию сетевой системы LTE на заданной местности потребуется установить две базовые станции.
