1.2 Особенности архитектуры сети lte
Формируемая на основе рассматриваемых LTE-технологий сеть отличается специфической архитектурой, которая подразумевает обязательное наличие таких компонентов, как: отдельно выстроенная сеть радиодоступа E-UTRAN и базовая сеть SAE.
Рис. 1.2. Взаимодействие сети
радиодоступа E–UTRAN и базовой сети SAE
Стоит указать, что к ряду основополагающих технических условий к функциям проекта 3GPP к сети SAE относятся: обеспечение понятной и доступной архитектуры сети, удаление повторяющихся инструментов протоколов, свойственных предшествующей версии сети UMTS.
1.3 Взаимодействие сети lte с другими сетями стандартов 3gpp
Для успешного и эффективного взаимодействия сети LTE с другими сетями стандартов 3G (UMTS) необходимо учитывать, что терминал в настраиваемом сетевом оборудовании должен являться мобильным, доступным к свободному перемещению по разным сетевым зонам.
Как правило, процесс такого взаимодействия осуществляется в соответствии с рядом алгоритмов, условно классифицируемых по формированию:
дискретной мобильности;
постоянной мобильности.

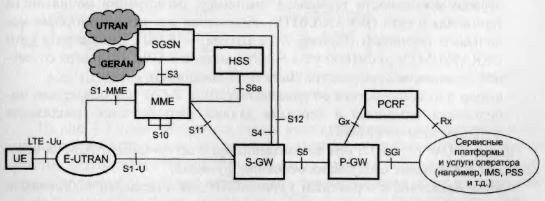

Схематическим образом рассматриваемый процесс взаимодействия сети LTE с другими сетями стандартов 3G (UMTS) продемонстрирован на рисунке 1.3.
Рис 1.3. Схема взаимодействия
сети LTE и других сетей 3G (UMTS, UTRAN)
Необходимо понимать, что в практических условиях выделенные сетевые элементы могут преобразовываться в единую системную сеть.
Детально анализируя представленную схему, становится очевидным, что фундаментальные сетевые элементы, взаимодействующие с другими сетями, представлены интерфейсами S3, S4, S12. Первые два (S3, S4) из которых применяются, как правило, в целях установления связи для логического элемента и управления мобильностью между MME и шлюза S-GW сети LTE с сервисным узлом SGSN сетей 3G посредством туннелей (туннельного протокола GTP). Интерфейс S12, в свою очередь, является идентичным интерфейсу Gn между сервисным узлом SGSN и шлюзом GGSN сети GPRS.
Данный сервисный узел SGSN при активном взаимодействии с сетью LTE осуществляет ряд следующих функций:
выбор элемента MME и логического построения, а также взаимодействие с ним для поддержки мобильности терминала, хэндовера в сети GERAN/UMTS со сменой узла SGSN и шлюза S–GW;
выбор нужного протокола и взаимодействие со шлюзами S-GW и P-GW который в свою очередь нужен для поддержки мобильности терминала и передачи данных пользователей.
После чего шлюз S-GW как сетевой элемент системы LTE при взаимодействии с сетью GERAN/UMTS отвечает за практическую реализацию следующих функций:
передача трафика и маршрутизацию пользователей между узлами SGSN и шлюзом P-GW;
управление маркерами пакетов и качеством передачи данных без потери данных и данных в соответствии с индикатором качества;
Сетевой элемент MME в рамках системы LTE в результате взаимодействия с сетью GERAN/UMTS осуществляет такие функциональные процессы, как:
выбор узла SGSN и взаимодействие с ним для поддержки мобильности терминала;
распознавание и регистрация пользователей.
