■​ Аналоговые ■​ Цифровые

○​ По степени усреднения измерений ■​ Интегрирующие (по времени)

■​ Измерительные приборы мгновенных измерений ■​ По времени или другой величине (?)

●​ Измерительные преобразователи – СИ, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, не подлежащий непосредственному восприятию наблюдателем.

○​ Род ■​ Электрические величины

■​ Неэлектрические величины ○​ По возможности совершать работу

■​ Генераторные ИП (может совершать работу) ■​ Параметрические ИП (термосопротивление?)

○​ По месту расположения в измерительном канале

■​ Первичные ИП (стоит первым) ■​ Вторичные ИП

●​ Измерительные установки – совокупность функционально объединенных мер, измерительных приборов, преобразователей и других средств для измерения одной или нескольких физических величин и расположенная в одном месте

●​ Измерительные системы – совокупность функционально объединенных мер, измерительных приборов, преобразователей и других средств, размещенных в разных точках

контролируемого объекта для измерения одной или нескольких физических величин

4.Основные метрологические характеристики

Характеристики, предназначенные для определения результатов измерений

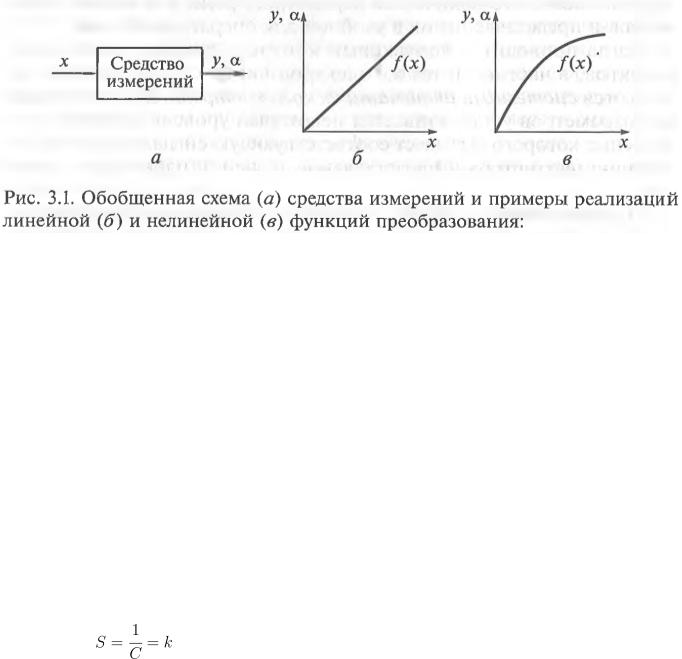

●​ Функция преобразования – в общем случае это зависимость . ○​ Форма представления

■​ Аналитическая зависимость ■​ Таблицы ■​ Графики

○​ Тип ■​ Номинальная (функция по документации)

■​ Реальная (присуща конкретному СИ)

●​ Коэффициент преобразования – отношение ○​ Тип

■​ Номинальный (коэф. по документации)

■​ Реальный (присущ конкретному СИ)

●​ Чувствительность – свойство СИ для конечных приращений, определяемое отношение

изменения выходного сигнала этого средства к вызывающему его изменению измеряемой

величины:

○​ Понятие “постоянная прибора”: . Для линейной функции преобразования:

●​ Порог чувствительности – характеристика СИ, определяющая наименьшее значение изменения физической величины, начиная с которого может осуществляться ее измерение

данным СИ ●​ Диапазон измерений – область значений измеряемой величины, в пределах которой

нормированы допускаемые пределы погрешности СИ ●​ Диапазон показаний – область значений шкалы прибора, ограниченная начальным и

конечным значениями шкалы ●​ Пределы измерений – наибольшее и наименьшее значения диапазона измерений

Характеристики погрешностей средств измерений

●​ Погрешность средства измерений – разность между показанием средства измерения и

истинным (действительным) значением измеряемой величины.

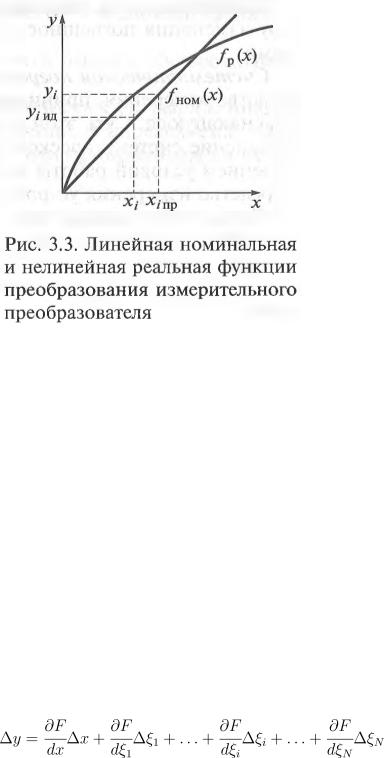

●​ Погрешность измерительного преобразователя по входу – это отклонение приведенного ко входу сигнала измерительной информации от истинного значения измеряемой величины, вызванное свойствами самого измерительного преобразователя

Пусть на вход измерительного преобразователя подается сигнал, равный . Ожидаемый

сигнал на выходе преобразователя в соответствии с его номинальный характеристикой должен быть равным . Однако в соответствии с реальной характеристикой реальный выходной

сигнал будет равен .

Характеристики, определяющие влияние внешних факторов на средство измерения

На средство измерений могут оказывать влияние множество разных факторов . При этом получается, что выходной сигнал в этом случае является сложной функцией от совокупности этих

факторов: .

Для независимых факторов, взяв полный дифференциал и перейдя к конечным приращениям,

получим следующее:

В данном выражении первое слагаемое определяет составляющую изменения выходного сигнала от изменения измеряемой величины. Каждое следующее слагаемое определяет свой

“вклад” в изменение выходного сигнала от конкретных факторов
