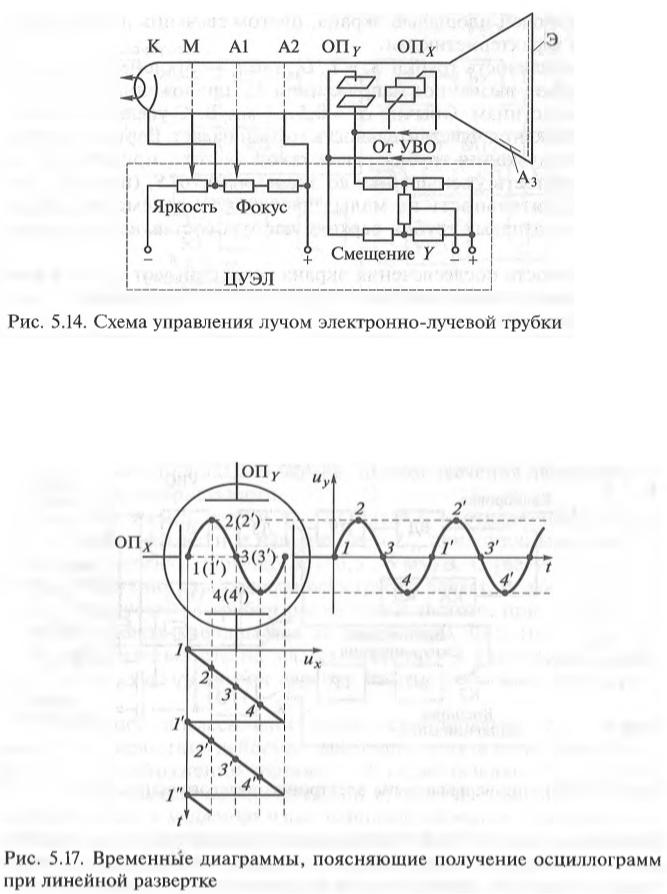

Устройство электронно-лучевой трубки (ЭЛТ)

При подаче напряжения на Y электронный луч рисует вертикальную линию. Для развертки луча по X используются пластины ОП по оси Х. Осуществляется подача линейно изменяющегося напряжения (пилообразное), чтобы по итогу получилась кривая.

Характеристики

●​ Коэффициент отклонения – отклонение напряжения входного сигнала к отклонению луча, вызванного этим напряжением
