Магнитоэлектрический измерительный механизм

Магнитоэлектрические приборы состоят из магнитоэлектрического измерительного механизма с отсчетным устройством и измерительной цепи. Эти приборы применяются для измерения постоянных токов и напряжений

Измерительный механизм

Вращающий момент в измерительном механизме магнитоэлектрического прибора возникает в результате взаимодействия магнитного поля постоянного магнита и магнитного поля катушки с током. Применяют магнитоэлектрические механизмы с подвижной катушкой и подвижным магнитом.

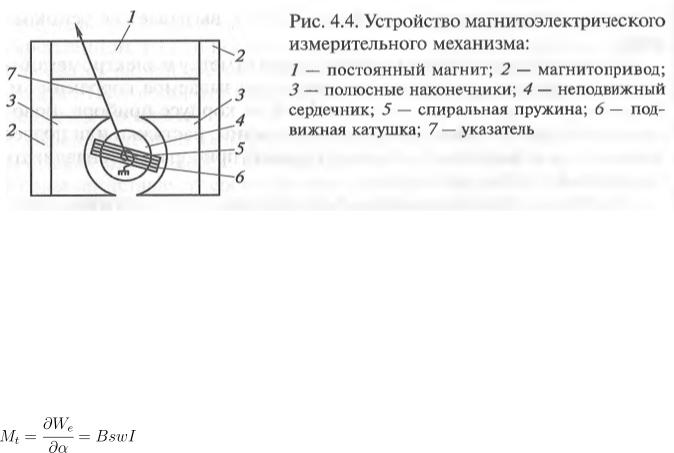

Постоянный магнит (1) является источником магнитного поля.

Теория

При наличии тока в подвижной катушке энергия электромагнитного поля, сцепляющегося с катушкой (энергия взаимодействия) определяется так: , где – потокосцепление.

Отсюда получаем, что мгновенный вращающий момент определяется как:

Если ток синусоидальный, то выражение умножается на

Плюсы-минусы

Магнитоэлектрические измерительные механизмы имеют некоторые особенности, которые придает магнитоэлектрическим приборам ряд положительных свойств.

●​ Они имеют высокую чувствительность ●​ Малое собственное потребление энергии

●​ Линейную и стабильную номинальную статическую характеристики преобразования.

●​ Отсутствует влияние электрических полей и мало влияние внешних магнитных полей.
