МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ

УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА»

(СПбГУТ)

Факультет Инфокоммуникационных сетей и систем

Кафедра экологической безопасности телекоммуникаций

Дисциплина Безопасность жизнедеятельности

Лабораторная работа №2

ИССЛЕДОВАНИЕ ПРОИЗВОДСТВЕННОГО ОСВЕЩЕНИЯ

Преподаватель Васильев В. В.

Санкт-Петербург

2024 г.

Лабораторная работа 2

Протокол измерения параметров естественного освещения

от «20» мая 2024г.

1. Наименование объекта, предприятия (заявитель), адрес:

2. Место проведения измерений: 207/1

3. Вид контроля: по заданию преподавателя

4. Измерения проводились в присутствии представителя обследуемого объекта: Канеев Е. Д.

5. Средства измерений: Люксметр-яркомер ТКА

6. Нормативно-техническая документация, в соответствии с которой проводились измерения и давалось заключение: СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».

7. Результаты измерений (исходных данных) и расчетов

Таблица 1. Результаты измерений

Номера точек замера освещенности		Еизм, лк
1	ЕВН1	350
2	ЕВН2	300
3	ЕВН3	300
4	ЕВН4	220
5	ЕВН5	150
6	Наружный замер ЕН	1100

Фамилия и подпись проводившего исследования:

Вывод: помещение не соответствует нормам СанПиН, т.к. фактическое освещение ниже нормативного e_н. Необходимо прибегнуть к использованию искусственного освещения

Лабораторная работа 2

ИССЛЕДОВАНИЕ ПРОИЗВОДСТВЕННОГО ОСВЕЩЕНИЯ

Цель работы

Изучение нормативно-технических требований и принципов нормирования естественного освещения; получение практических навыков экспериментальной оценки качества освещения.

Описания оборудования

Назначение, область применения и технические характеристики прибора для измерения освещенности

Сводная таблица замеров и расчетов

Таблица 2. Сводная таблица замеров и расчетов

Номера точек замера освещенности		Еизм, лк	К1	К2	Ефакт, лк	КЕОфакт, %	енI, %	Коэффициент светового климата, m	ен по формуле (4.1), %
1	ЕВН1	350	1	0.8	280	31.81	1.2	1.1	1.32
2	ЕВН2	300	1	0.8	240	27.27
3	ЕВН3	300	1	0.8	240	27.27
4	ЕВН4	220	1	0.8	176	20
5	ЕВН5	150	1	0.8	120	13.6
6	Наружный замер ЕН	1100	1	0.8	880	100

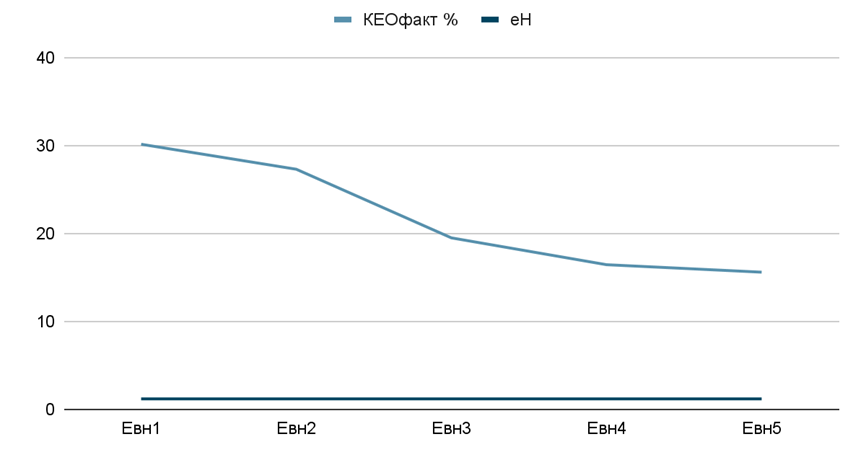

График зависимости КЕО_факт от расстояния в м от окна, либо от номера точки замера

Рисунок 1. График зависимости

Основные выводы по лабораторной работе и предложения

Вывод: помещение не соответствует нормам СанПиН, т.к. фактическое освещение ниже нормативного e_н. Необходимо прибегнуть к использованию искусственного освещения

Ответы на контрольные вопросы

1. Светотехнические величины, единицы их измерения.

световой поток (Ф) – часть лучистого потока, воспринимаемая человеком как свет; характеризует мощность светового излучения; измеряется в люменах (лм);

сила света (J) – пространственная плотность светового потока; определяется как отношение светового потока dФ, исходящего от источника и равномерно распространяющегося внутри элементарного телесного угла dΩ, к величине этого угла; J = dФ/dΩ; измеряется в канделах (кд);

освещенность определяется как отношение светового потока, равномерно падающего на освещаемую поверхность dS (м2), к ее площади; Е = dФ/dS; измеряется в люксах (лк);

яркость (L) поверхности под углом α к нормали – это отношение силы света dJα, излучаемой, освещаемой или светящейся поверхностью в этом направлении, к площади dS проекции этой поверхности, на плоскость, перпендикулярную этому направлению; L = dJα/(dScosα); измеряется в кд∙м2.

2. Системы естественного освещения

Естественное освещение осуществляется наружным светом, проникающим внутрь здания. Его разделяют по тому, как это происходит. Поскольку свет может попадать в здание сверху или сбоку, естественное освещение делится на следующие виды: Верхнее; Боковое; Комбинированное (верхнее+боковое).

3. Величина, используемая для количественной оценки естественного освещения.

Для количественной оценки условий естественного освещения помещений используется относительная величина – коэффициент естественной освещенности (КЕО).

4. Нормирование естественного освещения: нормируемые величины, факторы, определяющие их значения.

При естественном освещении создаваемая освещенность изменяется в очень широких пределах. Эти изменения обусловлены временем дня, года и метеорологическими факторами: характером облачности и отражающими свойствами земного покрова. Поэтому естественное освещение нельзя количественно задавать величиной освещенности. В качестве нормируемой величины для естественного освещения принята, относительная величина коэффициент естественной освещенности КЕО.

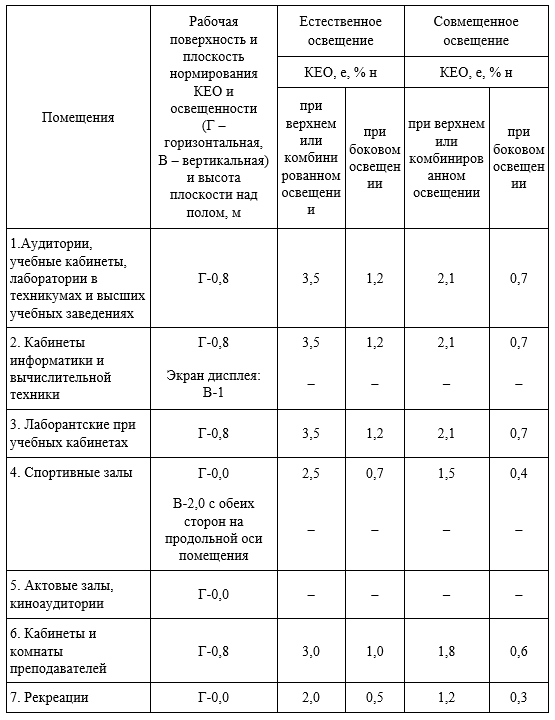

Таблица 3. Нормирование освещения

5. В каких точках нормируется КЕО для бокового, верхнего и комбинированного освещения?

При одностороннем боковом освещении нормируется минимальное значение КЕО в точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности на расстоянии 1 м от стены, наиболее удаленной от световых проемов. При двухстороннем боковом освещении нормируется минимальное значение КЕО в точке посередине помещения. При верхнем и комбинированном естественном освещении нормируется среднее значение КЕО в точках, расположенных на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности. Первая и последняя точки принимаются на расстоянии 1 м от поверхности стен или осей колонн

Литература

1. СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах».

Дата и подпись

20.05.2024

дата подпись студента
