МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В. И. Ульянова (Ленина)

Кафедра ЭПУ

отчет

по лабораторной работе №2

по дисциплине «Цифровая схемотехника»

Тема: ГЕНЕРАТОРЫ ВРЕМЕННЫХ ИНТЕРВАЛОВ

Вариант 15

Студент гр. 1283		Григорьева В.В.
Преподаватель		Симон В.А.

Санкт-Петербург

2024

Цель работы:

Исследовать простейшие и наиболее удобные для сборки схемы мультивибраторов и одновибраторов, построенных на логических элементах, резисторах и конденсаторах. Одновибраторы в лабораторной работе используются в качестве схем – детекторов фронта, среза или изменения входного логического уровня. Мультивибраторы используются для создания периодических прямоугольных импульсов звуковой частоты, управления схемой выбора частоты в двутональном генераторе звука. В качестве опциональной схемы студентам предлагается собрать простую модель «электрического пианино».

Обработка результатов:

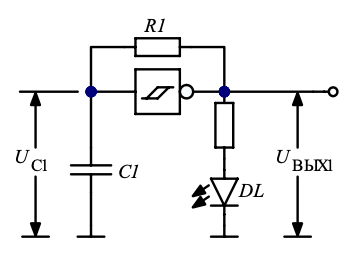

Рисунок 1 – Исследованная схема мультивибратора на инвертирующем триггере Шмитта

Рисунок 2 – Осциллограмма сигналов схемы мультивибратора на инвертирующем триггере Шмитта

Таблица 1 – Параметры

Параметр	Теоретическое значение	Экспериментальное значение
	1,6	1,22
	2,5	1,92
	100
	4700
		138,8
		137,4
T, мс		276,2

Значения параметров не соответствуют теоретически рассчитанным. Это объясняется тем, что теория не учитывает различные физические процессы, такие как действие температуры на приборы.

Рисунок 3 – Исследованная схема детектирования среза сигнала мультивибратора

Рисунок 4 – Осциллограмма сигналов схемы детектирования среза сигнала мультивибратора

Расчётное значение длительности импульса на выходе схемы составляет:

Оно не соответствует ни измеренному значению = 138,8 мс, ни теоретическому значению .

Рисунок 5 – Исследованная схема детектирования изменения сигнала мультивибратора

Рисунок 6 – Осциллограмма сигналов схемы изменения сигнала мультивибратора

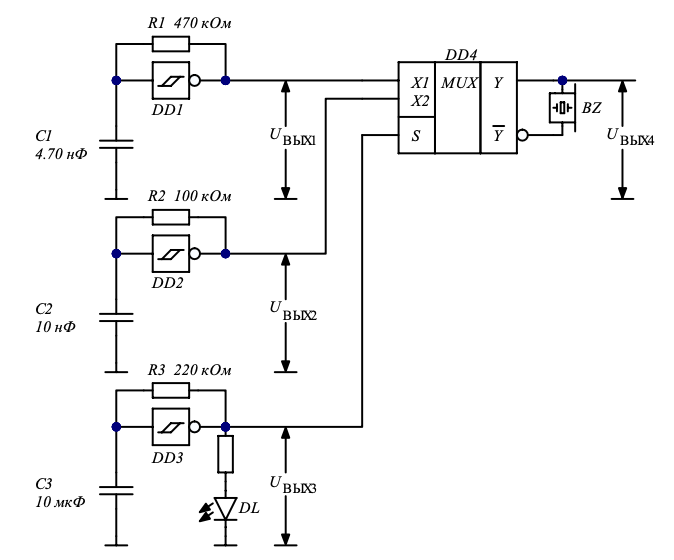

Рисунок 7 – Исследованная схема сирены (генератора двухтонального звукового сигнала)

Рисунок 8 – Осциллограмма сигналов схемы сирены (генератора двухтонального звукового сигнала): при переключении на выходную частоту сигнала

Рисунок 9 – Осциллограмма сигналов схемы сирены (генератора двухтонального звукового сигнала): при переключении на выходную частоту сигнала

Выводы:

В ходе выполнения лабораторной работы было исследовано несколько схем, основанных на мультивибраторах и одновибраторах, построенных с использованием логических элементов, резисторов и конденсаторов.

Были получены осциллограммы выходных сигналов схем, а также экспериментально определены значения параметров временных интервалов и частот.

Несмотря на отклонения экспериментальных данных от теоретических расчетов, что может быть обусловлено влиянием внешних факторов, схемы показали работоспособность.
