ЛАБОРАТОРНАЯ РАБОТА №4

ИСТОЧНИКИ ВТОРИЧНОГО ПИТАНИЯ

ЦЕЛЬ: исследование простейших схем источников вторичного питания – выпрямителей на полупроводниковых диодах и линейного параметрического регулятора напряжения на стабилитроне и транзисторе.

ОБРАБОТКА РЕЗУЛЬТАТОВ

1. Исследование работы однополупериодного выпрямителя

Частота входного сигнала: 6кГц

Таблица 1 – Результаты измерения амплитуды пульсаций

	(разрыв)	470	220	100	47	10	4,7	2,2	1	0,47	0,22
	0,000	0,064	0,064	0,084	0,112	0,320	0,544	0,872	1,220	1,460	1,460

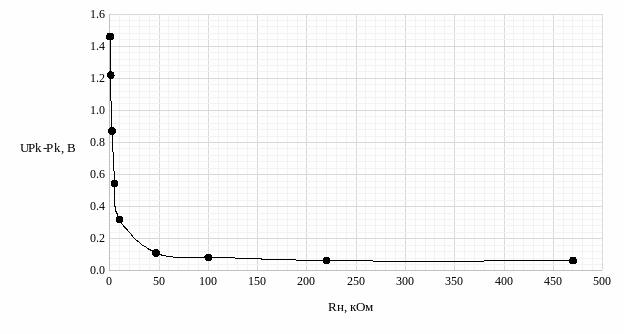

Рисунок 1 – Зависимость амплитуды пульсаций выходного напряжения выпрямителя от сопротивления нагрузки

Рисунок 2 – Форма выходного напряжения выпрямителя с высокоомной нагрузкой

Рисунок 3 – Форма выходного напряжения выпрямителя с низкоомной нагрузкой

2. Снятие вольтамперной характеристики стабилитрона

Таблица 2 – ВАХ стабилитрона

	1	2	3	4	5	6	7	8	9	10	11	12
	0,989	1,983	2,975	3,81	4,292	4,531	4,664	4,75	4,81	4,855	4,89	4,918
	0,011	0,017	0,025	0,19	0,708	1,469	2,336	3,25	4,19	5,145	6,11	7,082
	0,011	0,017	0,025	0,19	0,708	1,469	2,336	3,25	4,19	5,145	6,11	7,082

Пример расчёта для значения входного напряжения :

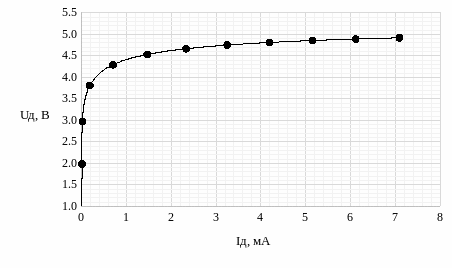

Рисунок 4 – ВАХ стабилитрона

3. Измерение параметров стабилизатора напряжения на транзисторном балласте

(3)

Таблица 3 – Результаты измерения параметров стабилизатора напряжения

	3	4	5	6	7	8	9	10	11	12
	2,278	3,101	3,588	3,834	3,971	4,058	4,119	4,166	4,203	4,232
	3,076	3,088	3,575	3,818	3,953	4,107	4,153	4,188	4,187	4,213
	3,036	3,538	3,542	3,789	3,929	4,019	4,086	4,136	4,175	4,209

Таблица 4 – Расчётные значения силы выходного тока для различных нагрузок

			3		4		5		6		7		8		9		10		11		12
		2,278		3,101		3,588		3,834		3,971		4,058		4,119		4,166		4,203		4,232
		3,350		4,560		5,276		5,638		5,840		5,968		6,057		6,126		6,181		6,224
		3,076		3,088		3,575		3,818		3,953		4,107		4,153		4,188		4,187		4,213
		9,321		9,358		10,833		11,570		11,979		12,445		12,585		12,691		12,688		12,767
		3,036		3,538		3,542		3,789		3,929		4,019		4,086		4,136		4,175		4,209
		20,240		23,587		23,613		25,260		26,193		26,793		27,240		27,573		27,833		28,060

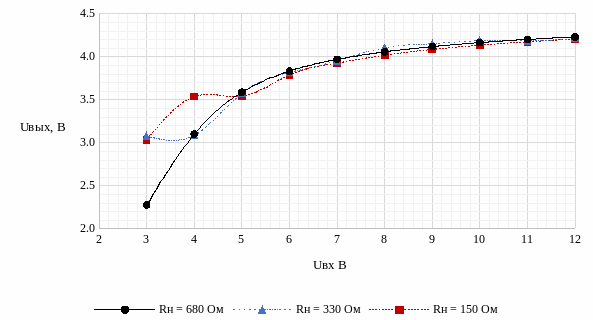

Рисунок 5 – Зависимость выходного напряжения стабилизатора от входного

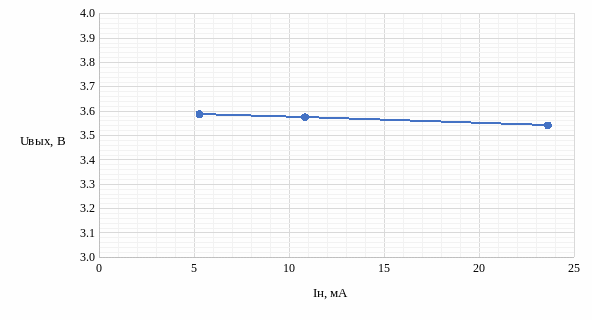

Рисунок 6 – Зависимость выходного напряжения стабилизатора от тока нагрузки

ВЫВОД:

В ходе обработки лабораторной работы был исследован однополупериодный выпрямитель. При уменьшении сопротивления нагрузки разница между максимумом сигнала и значением вначале периода увеличивается, что мы видим наглядно на графике зависимости амплитуды выходного напряжения выпрямителя от сопротивления нагрузки (рисунок 1).

При исследовании стабилитрона была построена обратная ветвь ВАХ (рисунок 4),на которой видно пробитие стабилитрона и напряжение, которое он устанавливает, примерно 5В.

При исследовании работы стабилитрона совместно с транзистором заметно, что выходное напряжение не зависит от сопротивления нагрузки. От этого меняется только ток на нагрузке (рисунок 6).

При увеличении входного напряжения выходное увеличивается, выходя на насыщение (рисунок 5).
