ЛАБОРАТОРНАЯ РАБОТА №1
ИНТЕРФЕРЕНЦИОННЫЙ СВЕТОФИЛЬТР
ЦЕЛЬ: исследование спектральных характеристик интерференционных светофильтров и определение их основных параметров
СХЕМА УСТАНОВКИ
Исследование проходит следующим образом: блок питания на 12 вольт включается в сеть, к блоку питания подключается лампа, свет от лампы падает на коллиматор, с помощью которого собирается в параллельный пучок, после чего свет проходит через диафрагму и попадает на интерференционный фильтр. Дальше излучение проходит сквозь фильтр и попадает в световод, подключённый к спектрометру, с помощью которого осуществляется регистрация спектра и передача его в цифровом виде на компьютер.
Блок-схема лабораторной установки приведена ниже на рисунке 5:
Рисунок 1 – Блок-схема установки
ОБРАБОТКА РЕЗУЛЬТАТОВ
По экспериментальным результатам построим спектры пропускания для двух светофильтров на рисунках 6 – 9. Отдельно вынесем кривые с малым значением максимума зависимости для более точного их распознавания.

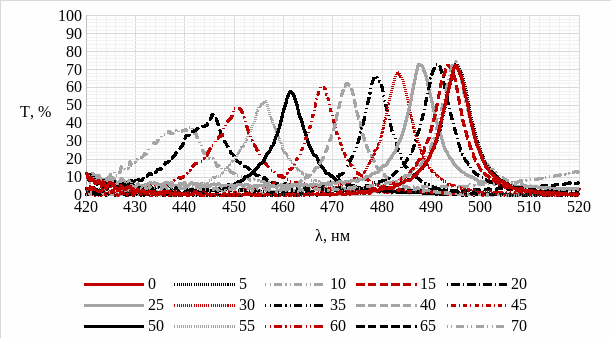

Рисунок 6 – График спектральных зависимостей коэффициента пропускания для углов поворота от 0º до 70º для светофильтра №1

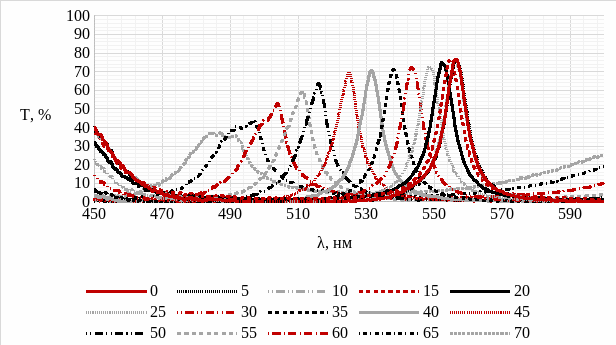

Рисунок 8 – График спектральных зависимостей коэффициента пропускания для углов поворота от 0º до 45º для светофильтра №2

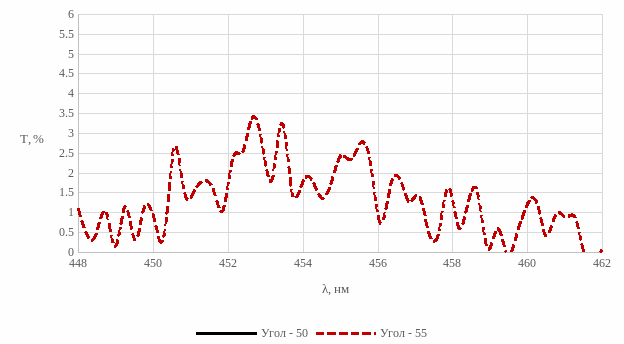

Рисунок 9 – График спектральных зависимостей коэффициента пропускания для углов порота 50º и 55º для светофильтра №2
По экспериментальным результатам, используя соотношения (3) – (5), проведем расчет значений различных параметров. Полученные данные представим в таблицах 1 и 2. Приведем пример расчета.
Таблица 1 – Расчетные значения основных параметров для светофильтра №1
|
Светофильтр №1 |
|||||
|
|
|
|
|
|
|
0 |
89,577 |
0,606 |
554,65 |
8 |
147,817 |
0,848 |
5 |
56,956 |
0,235 |
554,91 |
9 |
242,366 |
0,879 |
10 |
22,886 |
0,012 |
553,62 |
8 |
1907,167 |
0,955 |
15 |
28,726 |
0,825 |
550,77 |
10 |
34,819 |
0,710 |
20 |
71,228 |
0,478 |
547,41 |
10 |
149,013 |
0,849 |
25 |
99,501 |
0,739 |
543,26 |
12 |
134,643 |
0,841 |
30 |
96,366 |
0,729 |
538,08 |
8 |
132,189 |
0,840 |
35 |
90,465 |
0,552 |
532,64 |
9 |
163,886 |
0,855 |
40 |
66,350 |
0,594 |
525,12 |
7 |
111,700 |
0,827 |
45 |
22,455 |
0,316 |
517,85 |
7 |
71,060 |
0,788 |
50 |
4,651 |
0,424 |
511,35 |
12 |
10,969 |
0,536 |
55 |
1,803 |
0,080 |
504,07 |
14 |
22,538 |
0,652 |
60 |
3,959 |
0,048 |
498,86 |
15 |
82,479 |
0,802 |
65 |
3,499 |
0,311 |
493,65 |
14 |
11,251 |
0,541 |
70 |
1,723 |
0,378 |
490,53 |
18 |
4,558 |
0,362 |
Таблица 2 – Расчетные значения основных параметров для светофильтра №2
|
Светофильтр №2 |
|||||
|
|
|
|
|
|
|
0 |
73,565 |
0,798 |
492,09 |
9 |
92,187 |
0,811 |
5 |
47,094 |
0,267 |
492,35 |
10 |
176,382 |
0,860 |
10 |
18,280 |
0,120 |
491,57 |
7 |
152,333 |
0,850 |
15 |
20,017 |
1,162 |
488,96 |
8 |
17,226 |
0,612 |
20 |
56,881 |
1,624 |
485,83 |
9 |
35,025 |
0,711 |
25 |
79,716 |
2,125 |
481,92 |
10 |
37,513 |
0,719 |
30 |
75,547 |
0,665 |
476,96 |
7 |
113,605 |
0,828 |
35 |
70,752 |
1,659 |
472,53 |
7 |
42,647 |
0,734 |
40 |
58,469 |
1,492 |
467,56 |
12 |
39,188 |
0,725 |
45 |
24,137 |
0,127 |
461,29 |
13 |
190,055 |
0,865 |
50 |
5,103 |
0,203 |
457,89 |
10 |
25,138 |
0,667 |
55 |
3,406 |
0,216 |
452,65 |
15 |
15,769 |
0,598 |
Пример расчета для угла θ = 15º для светофильтра №2:
По экспериментальным результатам построим график зависимости длины волны максимального пропускания от угла падения света на рисунках 10 и 11 для двух светофильтров.

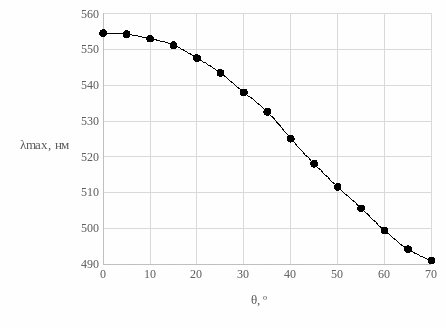

Рисунок 10 – График зависимости длины волна максимального пропускания от угла падения света для светофильтра №1

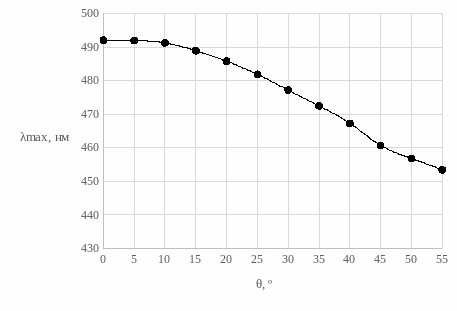

Рисунок 11 – График зависимости длины волны максимального пропускания от угла падения света для светофильтра №2
Используя соотношения (1) и (2) для углов падения 5º, 10º и 30º вычислим значения толщины обоих светофильтров, получив соотношение (5). Расчетные данные представим в таблице 3.
-
(5)
Таблица 3 – Расчетные значения эффективной оптической толщины светофильтров
Номер фильтра |
Эффективная оптическая длина светофильтра |
|
||
5 |
10 |
30 |
||
Светофильтр №1 |
h, мкм |
7,977 |
40,539 |
95,149 |
Светофильтр №2 |
10,626 |
27,137 |
85,620 |
|
Пример расчета для обоих светофильтров при угле θ = 10º:
ВЫВОД: в ходе обработки результатов эксперимента были построены спектры пропускания двух светофильтров, по которым определены длины волн, на которых наблюдается максимум пропускания светофильтров: для светофильтра №1 – 543,26 нм, для светофильтра №2 – 481,92 нм. Также необходимо отметить, что исследуемые светофильтры являются узкополосными, поэтому их пропускание зависит от длин волны.
Построены зависимости величины максимального пропускания от угла поворота светофильтров для обоих образцов. По ним можно определить, что максимальное значение коэффициента пропускания уменьшается с ростом угла поворота.
Так же рассчитаны значения эффективной оптической длины для двух светофильтров. Данное значение растет для обоих образцов с увеличением угла поворота.
