Радиолокационные станции
Импульсные радиолокационные станции обнаружения.
Рассмотрим принцип действия и особенности станций обнаружения. РЛС обнаружения работающую в импульсном режиме. Преимущество применения импульсных зондирующих сигналов состоит в том, что для излучения и приема в этом случае используется одна антенна.
Импульсные сигналы в свою очередь делятся на:
Когерентные;
Некогерентные.
Е
сли
в процессе обработки принимаемых
сигналов учитывается информация о фазе
высокочастотного заполнения импульсов,
то РЛС является когерентной.
Когерентные станции отличаются
повышенной сложностью. Они позволяют
определить радиальную скорость целей
и осуществить селекцию движущихся целей
на фоне помех от неподвижных объектов.
В некогерентных РЛС обработка сигналов осуществляется с помощью амплитудного детектора и информации о допплеровской частоте принимаемого сигнала отсутствует. Однако простота конструкции некогерентных РЛС по сравнению с когерентными обусловила их широкое распространение.
Рассмотрим одноканальную импульсную некогерентную РЛС кругового обзора, структурная схема которой представлена на рис. I.2.1,а.
Где: СГ – синхронизирующий генератор; АП – антенный переключатель; ПА – поворотный агрегат антенны; УПИ в ЦК – устройство преобразования информации в цифровой код; ИНД устройство – индикаторное устройство (электроннолучевая трубка - ЭЛТ).
Синхронный генератор (СГ) запускает Пер и через АП на антенну ВЧ импульсы. Одновременно СГ запускает развертку индикатора (ЭЛТ). После излучения импульса АП подключает антенну к приемнику а с его выхода на ЭЛТ. Таким образом на ЭЛТ будет начало отсчета.

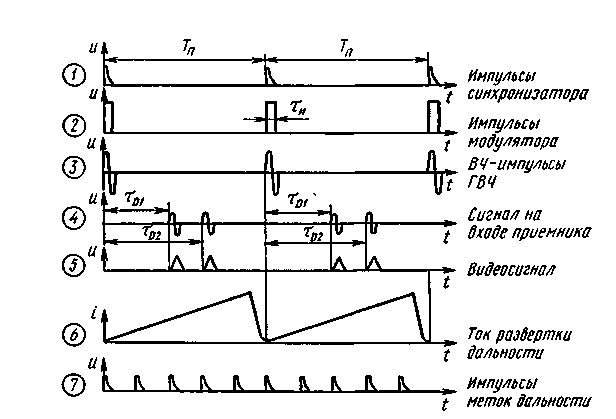

Д
ля
пояснения взаимодействия элементов
структурной схемы РЛС воспользуемся
временной диаграммой, представленной
на рис. I.2.2.
Излучаемые ВЧ импульсы привязываются к началу развертки ЭЛТ – (электроннолучевая трубка), поэтому при подключении антенны к приемнику на его выходе после детектора видеоимпульс будет задержан по отношению к зондирующему импульсу на время запаздывания.
Рис. I.2.2
Поэтому дальность до цели будет определяться как
Для визуального наблюдения цели при круговом обзоре обычно используется индикатор кругового обзора (ИКО) (рис. I.2.3). На одном определяют дальность до цели, на другом азимут. На ИУ радиальные линии указывают на азимут, а концентрические на дальность до цели.
Сигнал РЛС отраженный от неподвижной цели имеет туже самую частоту, что и излученный импульс. Если цель движется в сторону РЛС, то частота отраженного сигнала увеличивается по отношению к fизл сигнала и наоборот.
Таким образом, частота отраженного сигнала в радиолокации изменяется в соответствии с эффектом Допплера
,
где Vр – радиальная скорость движущейся цели, - длина волны.
Непрерывные радиолокационные станции обнаружения.
Н
епрерывные
РЛС в отличие от импульсных РЛС имеют
2 антенны, антенный переключатель в них
отсутствует.
Важнейшим преимуществом непрерывного излучения является возможность прямого измерения мгновенной скорости цели на основе эффекта Допплера.
Функциональная схема простейшей РЛС непрерывного немодулированного излучения изображена на рис. I.2.4.
Рис. I.2.4
Передатчик модулирует немодулированные
колебания частотой f0,
излучаемые антенной. Общее число волн,
соответствующих двойному расстоянию
между РЛС и целью, равно
.
Поскольку на расстоянии
фаза изменяется на 2
рад, набег фазы на участке «РЛС – цель
– РЛС» составит
рад. Если цель движется, то непрерывно
изменяется расстояние R
и фаза отраженного
сигнала. Это изменение фазы во времени
эквивалентно изменению несущей частоты
f0 на частоту
Допплера
,
где Vр– радиальная мгновенная скорость цели относительно РЛС.
Непрерывное излучение используется в измерителе скорости подъема самолета с вертикальным взлетом, в измерителе скорости сближения с поверхностью Луны при посадке космического корабля, в неконтактном радиовзрывателе, в радиолокационном автомобильном указателе скорости сближения. Широкое применение непрерывного излучения связано с простотой устройств, необходимых для его реализаций. В частности, в схеме приемника (рис. I.2.3) обходятся без гетеродина и без усилителя промежуточной частоты, которая в данном случае равна нулю.
К числу недостатков систем с немодулированным непрерывным излучением относятся:
невозможность прямого измерения дальности цели из-за отсутствия каких-либо "отметок" на непрерывном излучении;
наличие паразитной модуляции в опорном сигнале, которым является просачивающиеся в смеситель колебание передатчика; это так называемый шум передатчика, содержащий составляющие допплеровских частот, уменьшает реальную чувствительность одновременно работающего приемника;
две антенны.
