Математические модели полезных сигналов и помех.
Паша высрал про модель полезного сигнала
Общая инфа

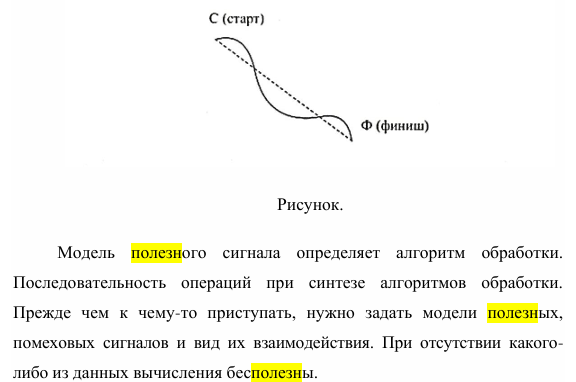

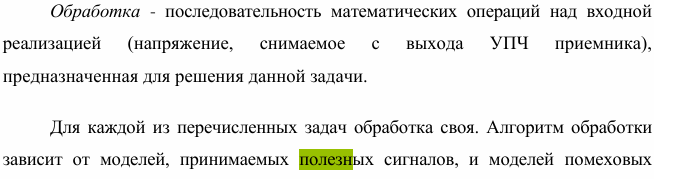

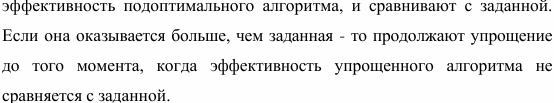

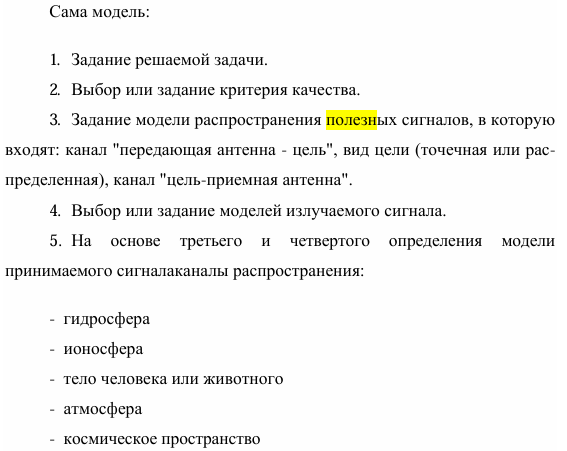

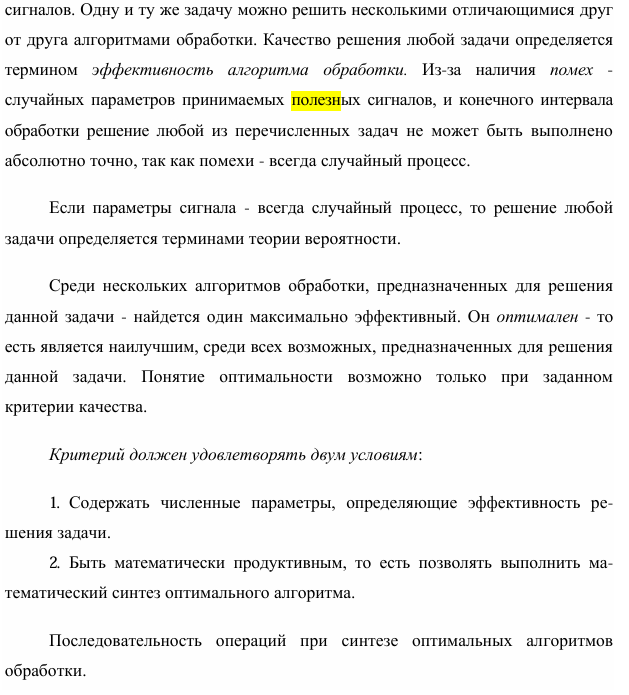

Модель полезного сигнала
Tinkapunka в 3ем
SLAVA ONOPRIENKO edition про помехи

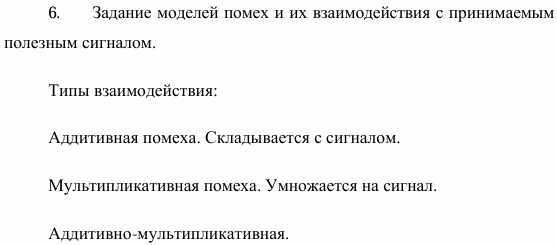

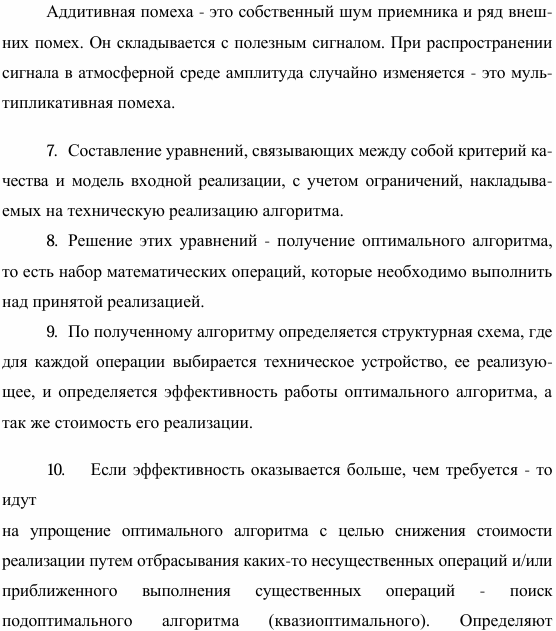

Математические модели помех
Опишем мешающие сигналы в виде идеализации нормального белого шума, так как спектр шумовых мешающих сигналов значительно шире полосы приемной позиции в составе ДРЛК. Тогда векторный случайный процесс, создаваемый широкополосными шумовыми помехами на входе ДРЛК, можно представить в следующем виде:
|
(19) |
где
p-число источников помех,
–
вектор коэффициентов направленного
действия (КНД) антенны по сигналам k-го
источника,
–
напряженность поля i-го источника,
–
вектор собственного белого гауссовского
шума.
В качестве модели шума
используется
модель БГШ с ковариационной матрицей
|
(20) |
где
-
дельта – функция Дирака,
- невырожденная
диагональная матрица (полного
ранга).
Представим формулу (19) в удобной
векторной форме:
|
(21) |
где
–
матрица, столбцами которой являются
векторы КНД антенны по сигналам мешающих
источников;
–
вектор, составленный из значений
напряженности поля источников помех.
Основные сведения о радиолокации.
Радиолокация — отрасль радиоэлектроники, обеспечивающая получение сведений об объектах за счет приема и анализа радиоволн.
Объекты радиолокации, т. е. физические тела, сведения о которых представляют практический интерес, называются радиолокационными целями.
В зависимости от области применения радиолокации цели могут быть:
Аэродинамическими (самолеты, крылатые ракеты);
Баллистическими и космическими (боеголовки, спутники);
Наземными и надводными (танки, корабли);
Цели природного происхождения (облака, планеты, ориентиры на местности).
Совокупность сведений о целях, получаемых средствами радиолокации, называют радиолокационной информацией.
Процесс обнаружения объектов, измерения их координат и параметров движения называют радиолокационным наблюдением (иногда радиолокацией цели)
Технические средства получения радиолокационной информации называют радиолокационными станциями (РЛС) или радиолокаторами. Радиолокаторы представляют собой сложные комплексы, которые помимо радиотехнических устройств могут содержать системы автоматики и вычислительные устройства.
Виды радиолокационных станций. Классификация рлс.
Виды РЛС:
● активная: вторичное излучение - радиолокатор излучает в направлении на цель мощный зондирующий сигнал, принимаемый сигнал, создается в результате отражения (рассеяния) объектом электромагнитных колебаний; переизлучение – (с активным ответом) - сигнал, ретранслируется специальным ответчиком, установленным на объекте
● пассивная: сигналом, принимаемым РЛС, является естественное излучение объектов в радио-диапазоне преимущественно теплового происхождения, поэтому пассивную радиолокацию называют также радиотеплолокацией, можно определить только направление на цель - пеленгация
Классификация РЛС: по признакам
● происхождению радиосигнала, принимаемого приемником РЛС: активные РЛС (с активным и пассивным ответом), полуактивные и пассивные РЛС;
● используемому диапазону радиоволн (РЛС декаметрового, метрового, дециметрового, сантиметрового и миллиметрового диапазонов);
● виду зондирующего сигнала [РЛС с непрерывным (немодулированным или частотно-модулированным) и импульсным (некогерентным, когерентно-импульсным с большой и малой скважностью, с внутриимпульсной частотной или фазовой модуляцией) излучением];
● числу применяемых каналов излучения и приема сигналов (одноканальные и многоканальные с частотным или пространственным разделением каналов);
● числу и виду измеряемых координат (одно-, двух- и трехкоординатные);
● способу измерения, отображения и съема координат объекта;
● месту установки РЛС (наземные, корабельные, самолетные, спутниковые);
● функциональному назначению РЛС [от малогабаритных переносных РЛС измерения скорости автомобилей до огромных наземных РЛС систем противовоздушной (ПВО) и противоракетной (ПРО) обороны]. Перечислим основные типы наземных, корабельных и самолетных РЛС различного назначения.
Типы РЛС: наземные, корабельные, бортовые
