ВОПРОСЫ ДУБИДУБИ 2025

Легенда:

Ок

Окоп

Редирект на лабу

По лекциям

1. Классификация РТС а) по назначению, б) по характеру сообщений, в) по используемым частотам, г) по параметру радиосигнала. Общие сведения об РТС, задачи РТС. (лекция 1)

2. Основные характеристики РТС.

3. Классификация полезных сигналов, классификация помех.

4. Основные направления развития РТС. (лекция 2)

5. Математические модели полезных сигналов и помех.

6. Основные сведения о радиолокации.

7. Виды радиолокационных станций. Классификация РЛС.

8. Модели пачек сигналов. (по методичке “Отражение радиосигналов”)

9. Тактические характеристики РЛС и технические характеристики РЛС.

10. Обобщенная структурная схема РЛС.

11. Классификация задач обнаружения. Критерии качества. Простая бинарная задача обнаружения.

12. Дальность действия радиолинии. Радиолиния с активным ответом. Радиолиния с пассивным ответом. (лекция 4)

13. Обобщенное уравнение радиолокационного наблюдения в свободном пространстве.

14. Уравнение дальности при отражении радиоволн от земной поверхности. Предельная дальность действия. Зона действия.

15. Влияние условий распространения радиоволн на дальность действия РЛС. Также есть в лекции 4 РТС

16. Методы измерения дальности а) импульсный метод б) частотный метод в) фазовый метод.

По методе СЛОЖНЫЕ СИГНАЛЫ

17. Простые и сложные сигналы. Виды сложных сигналов.

18. Недостатки простых сигналов. Разрешающая способность по дальности и скорости для простых сигналов.

19. Сложные сигналы как средство преодоления противоречий простых сигналов.

20. Согласованный фильтр импульсная и частотная характеристика. Назначение СФ. Коэффициент сжатия сложных сигналов

21. Функция неопределенности и ее основные свойства. Фазоманипулированные сигналы.

По методе ОБНАРУЖЕНИЕ РАДИОСИГНАЛОВ

22. Корреляционный обнаружитель. Фильтровой обнаружитель полностью известного сигнала.

23. Обнаружитель сигнала с неизвестной начальной фазой. Корреляционной и на СФ(?). Примеры оптимальной фильтрации радиосигнала.

По ЛАБ. ГРОЗА.

24. Состав и размещение радиолокатора “Гроза”. Режим работы “Земля”.

25. Режим работы “Снос”. Основной приемо-передающий блок.

По ЛАБ. ДИСС.

26. Назначение ДИСС. Частота Доплера при горизонтальном полете. Спектр доплеровских частот.

27. Основные типы ДИСС. Влияние крена и тангажа на точность ДИСС.

По ЛАБ. ЭПР

28. Явление вторичного излучения радиоволн. Виды отражения. Диапазон волн, используемых и радиолокации.

29. Эффективная площадь рассеяния цели. Характер флуктуаций амплитуды отраженных импульсов.

30. Разрешаемый объем, точечные цели, пространственно и объемно-распределенные цели, противорадиолокационные покрытия.

По лаб. РВ-МВ.

31. Частотный метод измерения дальности. Дискретная ошибка РВ и минимальная измеряемая дальность. Анализаторы спектра и разрешающая способность по дальности.

По метод. Фазовые методы измерения дальности.

32. Физические основы фазового метода измерения дальности. Одночастотный метод. Многочастотный фазовый метод.

По лекциям

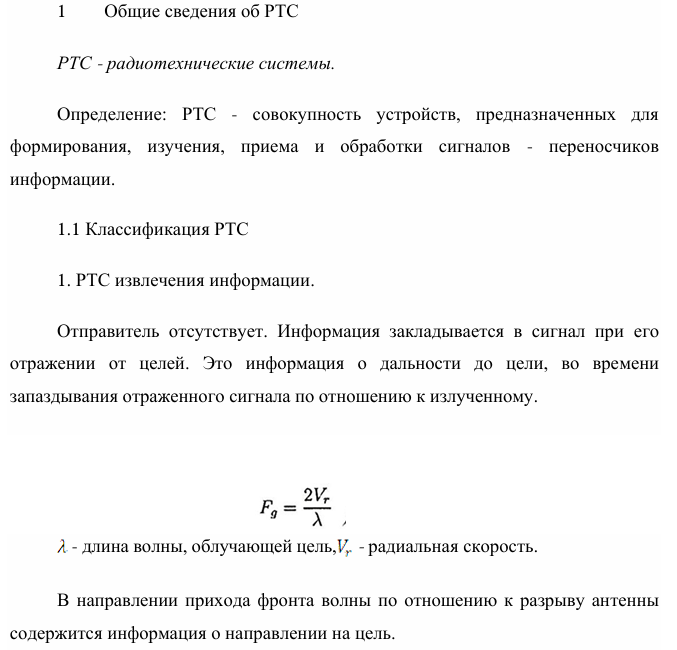

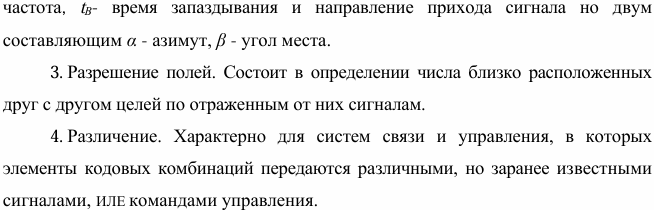

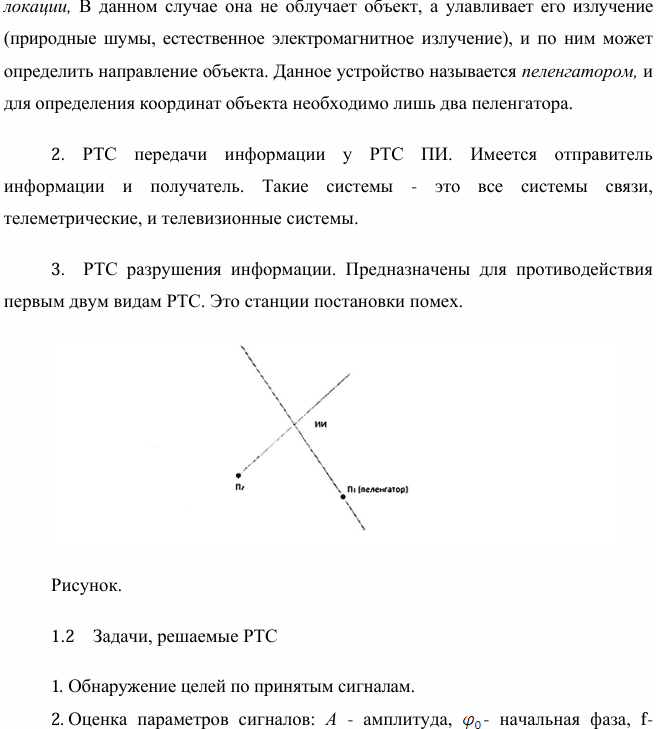

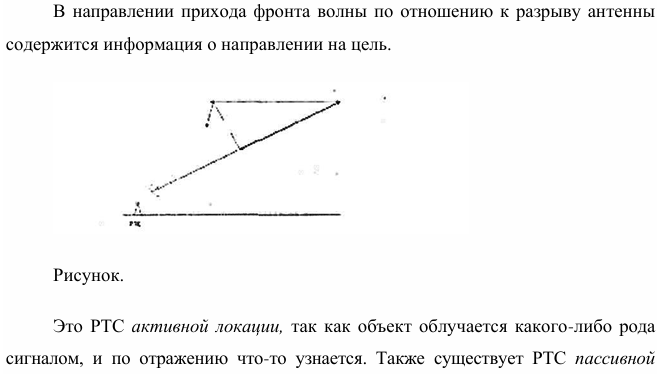

1. Классификация РТС а) по назначению, б) по характеру сообщений, в) по используемым частотам, г) по параметру радиоcигнала. Общие сведения об РТС, задачи РТС. (лекция 1)

Есть еще такое https://strts-online.narod.ru/files/lec1.pdf

Классификация радиотехнических систем по характеру сообщений. В различных устройствах РТС (преобразователе сообщения в электрический сигнал, передатчике, модуляторе, демодуляторе) на стадиях передачи, извлечения, обработки и накопления информации используют различные виды сигналов.

В зависимости от характера сообщений и применяемых сигналов различают непрерывные, импульсные и цифровые РТС.

В непрерывных системах на основных этапах преобразования сообщения имеют непрерывный характер и отображаются в непрерывные изменения одного или нескольких параметров радиосигнала. К таким системам относят системы радиовещания и телевидения, некоторые типы навигационных систем и ряд других.

В импульсных РТС информация содержится в изменениях параметров импульсных радиосигналов. Типичными представителями таких систем являются импульсные радиолокационные системы, системы передачи информации с импульсной модуляцией и др.

В цифровых РТС сообщения отображаются в кодовые комбинации. Число различных символов, из которых состоят кодовые комбинации, называется основанием кода. Различные символы кодовой комбинации передаются соответствующими радиосигналами.

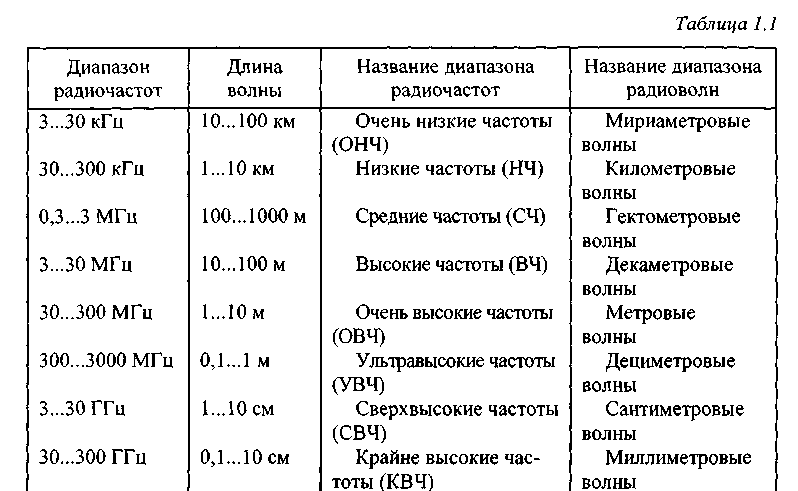

Классификация радиотехнических систем по используемым частотам. Радиотехнические системы могут работать в диапазоне от 3 кГц до 300 ГГц. Несущая частота имеет большое значение для свойств и возможностей РТС. Она существенно влияет на распространение, отражение и рассеяние радиоволн. Поэтому весь диапазон частот разделен на участки, каждый из которых имеет свои особенности (табл. 1.1).

Мириаметровые волны проникают в глубь почвы и воды, огибают Землю, отражаются от ионосферы днем и ночью, огибают, не отражаясь, обычные объекты.

Километровые волны поглощаются в Земле и частично огибают ее, отражаются от ионосферы ночью, огибают, не отражаясь, обычные объекты.

Гектометровые волны поглощаются в Земле, интенсивно отражаются от ионосферы ночью, огибают, не отражаясь, обычные объекты.

Декаметровые волны сильно поглощаются в Земле, избирательно отражаются от ионосферы, слабо отражаются от обычных объектов.

Метровые волны очень сильно поглощаются в Земле, не отражаются от ионосферы, распространяются в пределах прямой видимости, интенсивно отражаются от обычных объектов.

Дециметровые волны распространяются только в пределах прямой видимости, интенсивно отражаются от обычных объектов. Легко достигается направленность излучения и приема.

Сантиметровые волны распространяются только в пределах прямой видимости, интенсивно отражаются от объектов. Легко достигается высокая направленность излучения и приема.

Миллиметровые волны сильно поглощаются в атмосфере. Легко достигается очень высокая направленность излучения и приема.

Наиболее часто в РТС применяются диапазоны ОВЧ, УВЧ и СВЧ. Радиоволны этих диапазонов частот интенсивно отражаются от объектов, антенны компактны и обеспечивают высокую направленность излучения и приема.

Следует отметить, что использование того или иного диапазона радиочастот для систем различных назначений, а также ширина спектра частот, отводимого системе, регламентированы Международной комиссией распределения радиочастот (МКРР). Эти ограничения влияют на выбор вида радиосигнала и построение РТС и, в конечном счете, на ее характеристики.

Классификация радиотехнических систем по модулируемому параметру радиосигнала. Радиотехнические системы извлечения информации в зависимости от информационного параметра подразделяют на амплитудные, фазовые и частотные. К первым относятся, например, системы определения направления прихода радиоволн с помощью направленных антенн; ко вторым — фазовые радионавигационные системы; к третьим — доплеровские системы измерения радиальной скорости.

В радиотехнических системах передачи информации сигналы формируются путем изменения тех или иных параметров переносчика информации по закону передаваемых сообщений. Процесс изменения параметров переносчика информации принято называть модуляцией, если передаваемые сообщения непрерывные, и манипуляцией, если передаваемые сообщения цифровые. В случае, когда переносчиком является гармоническое колебание, модулирующими параметрами могут быть его амплитуда, частота и фаза. Различают непрерывные РТС передачи информации с амплитудной (AM), частотной (ЧМ) и фазовой (ФМ) модуляциями.

В импульсных РТС передачи информации модулируемыми параметрами могут являться амплитуда импульса, его длительность, частота следования и фаза (положение относительно точки отсчета), число импульсов, а также комбинация импульсов и пауз, определяющих код. Соответственно, различают РТС передачи информации с амплитудно-импульсной (АИМ), широтно-импульсной (ШИМ), частотно-импульсной (ЧИМ), фазоимпульсной (ФИМ), импульсно-кодовой (ИКМ) модуляциями. Возможны и другие виды систем.

В цифровых РТС передачи информации применяются относительная фазовая (ОФМ), частотная (ЧМ), амплитудная (AM) манипуляции и другие более сложные виды.

Приведенная классификация позволяет выявить особенности РТС и учесть их при проектировании.

2. Основные характеристики ртс.

Некоторые основные характеристики радиотехнических систем (РТС):

Назначение. Тип информации, информационные характеристики, скорость передачи, объём передаваемой информации, многофункциональность (приём-передача), пропускная способность.

Точность. Степень искажения информации при определённых характеристиках сообщения, дальностях, помеховой обстановке.

Разрешающая способность (dR, da, db)– это способность системы раздельно наблюдать 2-е близко расположенные цели, при этом предполагается, что координаты у этих целей одинаковые, за исключением координаты по которой определяется разрешающая способность. Различают разрешающую способность по дальности, по направлению и по скорости.

а) Разрешающая способность по дальности – численно характери­зуется минимальным расстоянием между двумя неподвижными це­лями, расположенными в радиальном направлении относительно РЛС, сигналы которых еще фиксируются станцией раздельно. При меньшем расстоянии между целями их раздельное радиолокацион­ное наблюдение становится невозможным.

б) Разрешающая способность по направлению численно характе­ризуется минимальным углом между направлениями на две равно­удаленные относительно РЛС неподвижные цели, при котором их сигналы еще фиксируются раздельно. Часто разрешающая способ­ность оценивается раздельно по азимуту и углу места.

Т.е. и (разрешающая способность по направлению равна половине диаграммы направленности антенны).

в) Разрешающая способность по скорости оценивается минималь­ной разностью скоростей двух целей, не разрешаемых по коорди­натам, при которой их сигналы еще фиксируются раздельно.

Помехоустойчивость. Способность обеспечивать дальность действия и точность при действии помех.

Скрытность. Способность функционировать, не обнаруживая себя.

Пропускная способность. Максимальное количество информации, которое может быть передано или извлечено системой за единицу времени.

Быстродействие системы — длительность переходного процесса при подаче на вход системы единичного скачка. Термин «быстродействие системы» применяют к РТС управления. При этом под быстродействием системы понимают способность системы отслеживать быстрые изменения параметров входной величины.

Дальность действия. Область пространства, в пределах которой возможна передача, извлечение или разрушение информации, или управление объектом.

(доп инфа по дальности действия

Зона действия РТС — область пространства, в пределах которой возможны передача, извлечение или разрушение информации, либо область, в пределах которой возможно управление объектом. В сферической системе координат эта область ограничивается минимальной и максимальной дальностями и предельными значениями углов азимута и места. Иногда область действия приходится рассматривать в многомерном фазовом пространстве, координатами которого являются дальность, углы азимута и места, а также скорость и ускорение. Подобная ситуация встречается, в частности, в РТС управления, нормально функционирующих лишь при условии, что скорость и ускорение цели не превышают некоторых заданных значений. Другим примером могут служить доплеровские РЛС, в которых обнаружение движущихся целей на фоне малоподвижных и неподвижных отражателей осуществляется благодаря различию их скоростей движения. Поэтому четвертой координатой, определяющей зону действия РЛС, является радиальная скорость цели.)

Электромагнитная совместимость. Способность систем к совместной работе, не создавая взаимных помех.

Надёжность. Свойство изделия выполнять заданные функции, сохраняя свои эксплуатационные показатели в заданных пределах в течение требуемого промежутка времени.

Перспективность — способность РТС в течение длительного времени удовлетворять потребностям общества.
