@vcvvtw

Кольцевые ЦКП — это системы с временным группообразованием, которые имеют конфигурацию последовательно соединенных однонаправленных линий, образующих замкнутое кольцо.

Такие ЦКП используются в станциях, созданных компанией Alcatel.

Передача информации осуществляется через кольцевую структуру с задержкой на полпериода.

Информация передается с помощью ключей, которые включаются сигналами из стробирующего генератора.

Основные недостатки кольцевых ЦКП:

1.Разрыв кольца приводит к выходу всей системы коммутации из строя, поэтому кольцо нужно резервировать.

2.Скорость передачи информации обратно пропорциональна количеству временных КИ в коммутирующем модуле.

@vcvvtw

14.Стыки ЦСК. Классификация стыков ЦСК

Организация стыка абонентской линии с цифровой системой коммутации.

Работа ЦСК происходит в окружении различного оборудования, а именно: других ЦСК других производителей, различные АУ, СП и т.д. Следовательно, ЦСК должны обеспечивать интерфейс (стык) с аналоговыми и/или цифровыми АЛ, СЛ и СП. Этот интерфейс и обеспечивает стык.

Стык (сопряжение) – граница между двумя функциональными блоками, которая задается их характеристиками, а также характеристиками установления соединения и сигналов. Он обеспечивает одноразовое определение правильного соединения между двумя устройствами. В соответствии с рекомендацией МСЭ протокола Q501-517 все стыки подразделяются на

сетевые и абонентские (Рис.3.1).

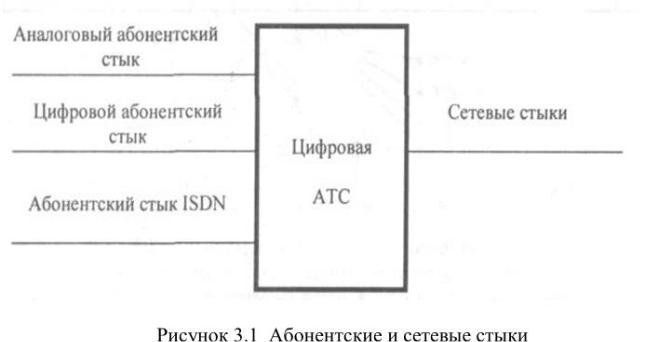

Рисунок 3.1

Абонентские и сетевые стыки

На национальных телефонных сетях используется аналоговое и цифровое оборудование, поэтому для включения и сопряжения этого оборудования выработаны соответствующие рекомендации и определены следующие стыки:

а) Сетевые стыки:

1.Стык типа А – обеспечивает подключение цифровых соединительных линий (СЛ), уплотненных аппаратурой ИКМ-30 (2048 кбит/с).

2.Стык типа В – позволяет подключать цифровые СЛ, уплотненные аппаратурой ИКМ-

120 (8448 кбит/с).

@vcvvtw

3.Стык типа С – позволяет подключать физические (аналоговые) СЛ, двух- и четырехпроводные, причем оборудование сопряжения с ЦСК должно быть предусмотрено в самой ЦСК.

Основные функции стыков А и В:

1.Согласование структур цикла.

2.Согласование станционных и линейных кодов.

3.Согласование и синхронизация входных сигналов с тактовыми сигналами ЦСК.

б) Абонентские стыки - описываются стыками Z, V и U.

Стыки типа Z являются аналоговыми и обеспечивают подключение абонентских линий

(АЛ):

1.Z1 – обеспечивает подключение аналоговых АЛ.

2.Z2 – обеспечивает подключение удаленных аналоговых концентраторов.

3.Z3 – обеспечивает подключение учрежденческих аналоговых станций.

Основной функцией стыков Z является согласование по форме передаваемых сигналов, по амплитуде, по частоте и т.д.

Основные особенности аналоговых ТА:

1.В состав ТА входит угольный микрофон, который является усилителем мощности, поэтому в разговорном тракте не требуется включения дополнительного усилителя.

2.Все необходимые вызывные сигналы передаются по разговорным цепям непосредственно из телефонных станций без преобразования.

3.Аналоговые электрические колебания при разговоре также передаются от одного абонента к другому без преобразования, следовательно, отпадает необходимость в дополнительном оборудовании на станции.

4.Аналоговые ТА просты по электрической схеме и конструкции, не очень надежны и имеют низкую стоимость.

Для согласования аналоговой АЛ со станционным оборудованием на аналоговый абонентский стык возлагаются следующие функции, которые описываются аббревиатурой

BORSCHT:

B – batteryfeed (питание микрофона напряжением в 60 В и током 20 мА).

O – overvoltageprotector (защита от опасных напряжений).

R – ringing (посылка вызывного сигнала).

S – signaling (функция сигнализации и наблюдения).

C – coding (кодирование: аналоговый сигнал преобразуется в цифровую форму и наоборот).

H – hydrid (функция дифференциальной системы).

T – testing (контроль состояния АЛ и ТА).

Проблемы подключения аналоговых АЛ в ЦСК:

@vcvvtw

1.Согласование по виду передаваемого речевого сигнала, а также переход от двухпроводных к четырехпроводным системам.

2.Согласование по уровням передаваемых сигналов.

3.Обеспечение абонентской сигнализации.

Споявлением цифровых ТА возникла необходимость организации цифрового абонентского стыка. Цифровые абонентские стыки описываются стыками типа V:

1.V1 – подключение цифровых АЛ с базовым доступом (2B + D = 144 кбит/с).

2.V2 – подключение удаленных цифровых концентраторов.

3.V3 – подключение цифровых линий с первичным доступом (30B + D = 2048 кбит/с).

4.V4 – подключение цифровых АТС через мультиплексорное оборудование ИКМ.

5.V5 – подключение мультиплексорного оборудования для подключения аналоговых СЛ с аналоговыми подстанциями.

Абонентские стыки типа U описывают доступ к сети ISDN:

1.U0 – подключение цифровых АЛ с базовым доступом (2B + D).

2.U1 – подключение цифровых линий с первичным доступом (30B + D).

Основные функции цифрового стыка:

Организация цифрового обмена по АЛ не только разговорного трафика, но и согласование параметров сигнала передачи данных при переходе от двухпроводной системы к четырехпроводной, согласование по различной удаленности абонентских терминалов от УСК, по ширине полосы пропускания, по помехозащищенности и регенерации сигнала, по скорости передачи и приему информации.

Цифровые АЛ могут быть двухили четырехпроводными. Перед посылкой в АЛ цифровой сигнал кодируется кодом 2B1Q.

Типы систем для двухсторонней передачи информации по цифровой АЛ:

1.Четырехпроводная система — для предоставления абонентам не телефонных услуг.

2.Двухпроводная система с частотным разделением направлений передачи и приема.

3.Двухпроводная система с временным разделением направлений передачи и приема.

4.Двухпроводная система с адаптивными эхокомпенсаторами.

@vcvvtw

15.Организация стыка абонентской линии с цифровой системой коммутации.

Организация стыка абонентской линии (АЛ) с цифровой системой коммутации (ЦСК) предполагает создание интерфейса для корректного обмена сигналами между аналоговыми абонентскими устройствами (например, телефонными аппаратами) и цифровыми системами. В тексте подробно рассматриваются различные типы абонентских стыков, их функции и особенности подключения.

Основные аспекты организации стыка абонентской линии с ЦСК: 1. Типы стыков абонентских линий (АЛ):

oАналоговые стыки (Z1, Z2, Z3), которые обеспечивают подключение аналоговых абонентских линий и устройств, таких как телефонные аппараты. Эти стыки важны для согласования параметров сигнала, таких как форма

сигнала, амплитуда, частота и т.д.

oЦифровые стыки (V1, V2, V3, V4, V5) обеспечивают подключение цифровых абонентских линий и устройств, таких как цифровые телефонные аппараты (ТА), к ЦСК, поддерживая цифровые форматы передачи.

2.Функции абонентского стыка (BORSCHT):

oB (Battery feed) – питание телефонного аппарата.

o O (Overvoltage protection) – защита от опасных напряжений. o R (Ringing) – передача вызывного сигнала.

o S (Signaling) – сигнализация и наблюдение за состоянием линии.

oC (Coding) – кодирование сигнала с аналоговой линии в цифровой формат.

oH (Hybrid) – переход от двухпроводной системы (аналоговой линии) к четырехпроводной системе (ЦСК).

oT (Testing) – контроль состояния устройства.

3.Особенности аналоговых ТА:

oУгольный микрофон, являющийся источником шума.

oОтсутствие необходимости в дополнительном усилителе для передачи сигнала.

oДля согласования с ЦСК необходимо учитывать особенности аналоговых сигналов, уровни напряжений и необходимость защиты от высоких напряжений.

4.Переход от аналогового к цифровому:

oЦифровые абонентские стыки типа V подключают цифровые абонентские

линии, обеспечивая цифровую связь, которая включает в себя согласование параметров передачи данных, кодирования и синхронизации сигналов.

oДля организации цифровой связи важны такие факторы, как использование кодировки 2B1Q для цифровых абонентских линий и поддержка различных типов соединений (например, с базовым или первичным доступом).

5.Проблемы и решения при подключении аналоговых и цифровых систем:

oСовмещение аналоговых линий с цифровыми системами требует согласования по уровню сигналов и обеспечению подходящего перехода от двухпроводной системы к четырехпроводной.

oДля цифровых линий необходимо решить вопросы по защите от помех, регенерации сигнала, синхронизации и скорости передачи данных.

@vcvvtw

16.Организация стыка соединительной линии с цифровой системой коммутации

Организация стыка соединительной линии с цифровой системой коммутации

При соединении ЦСК с другими ЦСК или с ЦСП, через которые подключаются аналоговые станции, на первой организуется цифровой стык. В этом случае реализуется создание единого представления информации в тракте передачи, т.е. представление пользовательского сигнала в виде ИКМ сигнала, такое же как для ЦСК, так и для ЦСП. Необходимость стыковки ЦСК с ЦСП на первый взгляд может показаться лишней, однако существует несколько причин для её организации:

1.В сети ТК могут использоваться ЦСП разных производителей, не входящих в состав СП, определяемых МККТТ (например, ЦСП ИКМ-15).

2.В силу особенностей построения ЦКП структура циклов внутри них может отличаться от структуры циклов ЦСП. Разработчики ЦСК могут реализовать временное уплотнение ИКМ-потоков и изменять длину кодового слова.

3.Кодирование слов в ИКМ линии и внутри ЦСК отличается: станционный код используется на станции, а в линии — другой код.

Требования к цифровому стыку

К цифровому стыку со стороны ЦСП или со стороны ЦСК предъявляются две группы требований:

1. Электрические требования:

oСогласование выходных сопротивлений станции и сопротивления линии.

oСогласование сигналов по уровню и по скорости.

2.Логические требования:

oПреобразование линейного кода в станционный и наоборот.

oСогласованные структуры циклов. На входе ЦСП циклы должны быть синхронизированы в соответствии с требованиями ЦСП, а не ЦСК. В обратную сторону необходимо обеспечить синхронизацию входящих сигналов в соответствии с тактовыми сигналами ЦСК.

@vcvvtw

Аналоговый стык ЦСК с физической СЛ

Наличие определенного числа аналоговых СП и аналоговых СЛ на сетях ТК совместно с цифровыми системами коммутации требует специальных аппаратных средств для организации аналогового сетевого стыка типа С. В данной схеме сопряжение аналоговой и цифровой части осуществляется через согласующее устройство (СУ), которое состоит из двух частей: канальной и сигнально-синхронизирующей.

Структура согласующего устройства (рис 3.3)

@vcvvtw

Описание работы согласующего устройства

Схема канального устройства (СУ) преобразует посылки постоянного тока аналоговых СЛ в сигналы для блока управления. Канальные устройства не производят логической обработки информации. Блок управления стробирует сигнальную информацию, например, через 2 мс (16 x 125 мкс), затем, осуществив отсчет, обрабатывает информацию и отправляет соответствующие кодовые посылки в сопрягающее устройство, которое согласует блок управления с аппаратурой ИКМ. Все синхросигналы, необходимые для согласования устройства, выбираются блоком тактового синхронизма, который настраивается на 16битовые или 8-битовые кодовые слова.

Аппаратура для реализации СУ

Для реализации СУ используется аппаратура трех типов:

1.Кодеры групповых сигналов с разделением частоты: используются для сопряжения аналоговых зон сети, соединенных с помощью ЦСП, и обеспечивают выполнение функций АЦП и ЦАП.

2.Трансмультиплексоры: используются для сопряжения ЦСК с ЦСК, соединенных посредством аналоговых СП. Трансмультиплексоры выполняют поканальное преобразование цифровых сигналов в аналоговые.

3.Модемы: преобразуют цифровые потоки сигналов в вид, необходимый для их передачи в линейных трактах АСП.

Выбор между трансмультиплексорами и модемами

Выбор между трансмультиплексорами и модемами обосновывается технически в разных условиях. Трансмультиплексоры эффективнее используют пропускную способность аналоговых трактов, но стоят дороже. Модемы, в свою очередь, имеют более высокую скорость и более низкую стоимость.

@vcvvtw

17.Концентраторы цифровых систем коммутации. Способы внедрения концентраторов на сети

Функциональные части ЦКП могут являться концентраторами. Концентратор — это устройство, позволяющее осуществить предварительное уплотнение абонентской нагрузки для более рационального использования соединительных линий между концентратором и основной (оконечной) коммутационной станцией (ЦСК) (Рис. 3.4).

Основные функции концентраторов:

Заменяют большое число абонентских линий высокоскоростными цифровыми соединительными линиями.

Эффективны в сельской местности, где абоненты рассредоточены и редко пользуются сетью ТК.

Уплотняют нагрузку от нескольких абонентов и передают её на оптимально расположенную оконечную ЦСК, увеличивая нагрузку на соединительные линии до

75%.

Типы концентраторов:

1.Аналогово-цифровые: Объединяют аналоговые каналы и преобразуют их в цифровую форму.

2.Цифровые: Концентрация нагрузки в один цифровой канал.

3.Смешанные: Входные каналы могут быть как аналоговыми, так и цифровыми.

Выходные из концентраторов цифровые тракты имеют скорость передачи 2048 Кбит/с.

Типы концентраторов по месту установки и способу управления:

1. Концентратор, установленный на ЦСК (в помещении ЦСК): o Сопрягает абонентские линии и оборудование ЦСК.

oОбеспечивает более эффективное использование коммутационных возможностей.

2.Удалённый концентратор:

oУстанавливается вне ЦСК, с управлением на оконечной ЦСК.

oИспользуется в качестве подстанции.

3.Удалённый коммутационный модуль (УКМ):

oИмеет устройство управления и позволяет внутренний обмен абонентами.

oПо существу является отдельной ЦСК.

@vcvvtw

Основные функции концентратора:

1.Преобразование сигналов: Аналогово-цифровое и цифро-аналоговое преобразование сигналов тональной частоты для дальнейшей передачи.

2.Цифровое мультиплексирование: С концентрацией нагрузки.

3.Согласование протоколов сигнализаций между концентратором и ЦСК, а также между концентратором и абонентами.

Необходимые компоненты концентратора:

1.Абонентские комплекты: АЛ от ТУ абонента, выполняющие функции АЦП и ЦАП.

2.Кодер/декодер.

3.Модуль интерфейса с ЦСП: Сетевой стык (блоки СЛ).

4.Блок концентрации нагрузки (мультиплексор).

5.Модуль управления (микропроцессор).

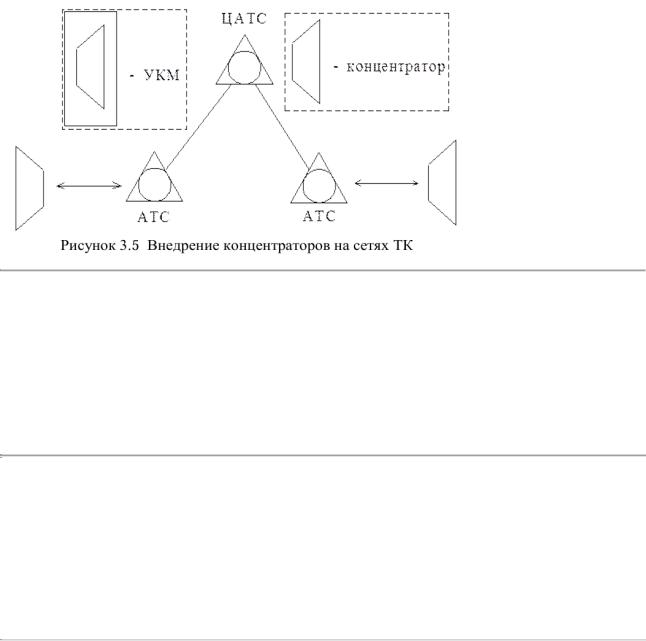

Способы внедрения концентраторов на сети:

1. Замена станций малой ёмкости удалёнными концентраторами:

oИспользуется при внедрении ЦСК большой ёмкости, когда под замену попадают старые станции малой ёмкости.

oПреимущества: Сохраняются старые СЛ, можно дооборудовать аппаратурой ЦСП.

oНедостатки: Необходимость установки дополнительного оборудования.

2.Внедрение ЦСК и удалённых концентраторов в одном сетевом районе (Рис. 3.6):

oНебольшие и простые концентраторы устанавливаются по всему району.

oНедостаток: Сложность технического обслуживания большого количества концентраторов.
