5.Проблемы и их решения
Блокировки: Основной недостаток S-ступени заключается в том, что она может блокировать систему, если одна и та же линия занята в одном цикле. Это приводит к невозможности коммутации разных линий одновременно.
Решения: Использование мультиплексоров и демультиплексоров помогает частично решить проблему блокировок, позволяя многократную коммутацию различных линий.
6.Использование в сочетании с другими ступенями
В настоящее время S-ступень часто используется в сочетании с другими типами коммутационных ступеней, такими как Т-ступень, чтобы компенсировать ее недостатки. Это позволяет создать более гибкие и масштабируемые системы с минимизацией блокировок.
@vcvvtw
11.Принцип пространственно-временной коммутации (S/T- ступень). Способы построения
Принцип пространственно-временной коммутации (S/T-ступень)
Принцип пространственно-временной коммутации (S/T-ступень) сочетает два ключевых элемента — пространственное и временное преобразование координат цифрового сигнала. Такой подход позволяет эффективно перемещать информацию между линиями связи без необходимости соблюдения порядка следования каналов.
1.Модуль временной коммутации осуществляет временное преобразование координат цифрового сигнала. Однако его недостатком является то, что он может коммуницировать каналы только одной цифровой линии.
2.Модуль пространственной коммутации позволяет осуществить пространственное преобразование координат цифрового сигнала с разных линий связи. Однако его недостатком является возможность коммутации только одноименных каналов между входной и исходной ИКМ-линией, что может приводить к блокировкам.
3.Модуль пространственно-временной коммутации совмещает оба этих преобразования, осуществляя перемещение информации из одной входной ИКМлинии в другую исходящую без соблюдения порядка следования каналов (КИ). Это позволяет эффективно передавать информацию, устраняя необходимость строгого соблюдения времени и очередности передачи данных.
Принцип работы S/T-ступени
S/T-ступень состоит из n входных линий и m выходных линий, где каждая линия состоит из определенного количества каналов (КИ). Все сигналы ИКМ-линий синхронизированы по циклам.
Пример:
Если абонент А занял первый канальный интервал 1-й входной ИКМ-линии, а для абонента В предназначен 30-й канальный интервал исходящей ИКМ-линии под номером m, то для передачи информации из первого канала потребуется задержать кодовое слово на время задержки tz=T1−30t_z = T1 - 30tz=T1−30 (время между первым и тридцатым КИ) в первом цикле.
Одновременно необходимо задержать информацию, передаваемую из 30-го исходящего канала ИКМ-m, чтобы она попала в первый КИ входной линии ИКМ-1. Задержка составит время tz=T30−1t_z = T30 - 1tz=T30−1, но уже в следующем цикле, поскольку предыдущий цикл завершился из-за задержки кодового слова.
Таким образом, передача информации в прямом и обратном направлениях будет осуществляться в разных циклах.
@vcvvtw
Структурные параметры S/T-ступени
S/T-ступень имеет параметры (N/C1) × (M/C2), где:
N — количество входных ИКМ-линиий,
M — количество выходных ИКМ-линиий,
C1 и C2 — количество каналов в этих линиях.
Способы построения S/T-ступени
Наиболее часто используются три способа построения S/T-ступени:
1.Координатный способ.
2.Использование мультиплексора и демультиплексора (интегральные схемы, см. рис. 2.15).
3.Использование кольцевых соединителей (информация автоматически вращается по кольцу).
1.Координатный способ

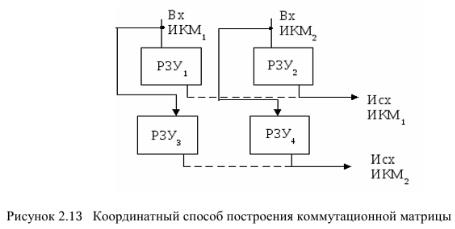

При координатном способе построения схемы РЗУ образуют условную матрицу, разделенную на строки и столбцы (рис. 2.13). В точках пересечения горизонтальных и вертикальных линий этой матрицы находятся не ключи, а РЗУ для задержки кодовых слов во времени.
Запись кодовых слов осуществляется одновременно в РЗУ, соответствующие входящей ИКМ-линией, а считывание осуществляется по горизонтали или вертикали для нужной исходящей ИКМ-линии.
Адреса для управления вырабатываются в УУ ЦСК по запросу на установление соединения.
@vcvvtw
2. Использование мультиплексора и демультиплексора

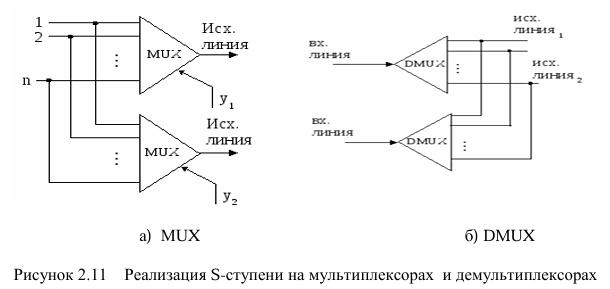

В этом случае осуществляется коммутация с помощью мультиплексоров и демультиплексоров, что позволяет эффективно управлять передачей данных между линиями. Эти устройства используются для преобразования сигналов, а также для их маршрутизации между различными выходными линиями.
3. Использование кольцевых соединителей
В этом случае каждый ключ, реализованный в виде РЗУ, выполняет роль координации информации в пространстве (на разные линии) и работает как регенератор, восстанавливая кодовое слово и передавая его к необходимой Т-ступени в нужном направлении. Срабатывание ключа происходит под воздействием управляющих сигналов по адресу от УУ.
@vcvvtw
Недостаток кольца: если кольцо повреждается, происходит полная потеря информации.
@vcvvtw
12.Многозвенные цифровые коммутационные поля. Особенности цифровых коммутационных полей
Коммутационная станция (ЦСК) — это совокупность технических средств связи, обеспечивающих коммутацию входящих и исходящих (абонентских и/или соединительных) линий. В зависимости от назначения коммутационные станции бывают:
местные (сельские или городские),
транзитные,
узловые,
междугородние и
международные.
Коммутационная система (КП) — это система, которая отражает принципы внутреннего построения ЦСК и представляет собой совокупность технических средств, предназначенных для осуществления оперативной коммутации.
В зависимости от типа коммутационных приборов и управляющих устройств различают следующие системы:
1.Координатные.
2.Квазиэлектронные (почти электронные).
3.Электронные (цифровые).
Цифровая коммутационная система (ЦСК), в которой функция коммутации выполняется цифровым коммутационным полем (ЦКП), является основной частью всей цифровой системы коммутации. Управление всеми процессами в системе коммутации осуществляет
управляющий комплекс (УК).
Цифровое коммутационное поле (ЦКП) строится по звеневому принципу. Звеном ЦКП называется группа ступеней (Т-, S- или S/T-), реализующих одну и ту же функцию преобразования координат цифрового сигнала. В зависимости от числа звеньев различают:
двухзвенные,
трехзвенные и
многозвенные ЦКП.
Однородное ЦКП — это ЦКП, в котором любое соединение двух линий устанавливается через одинаковое количество звеньев.
Основные особенности построения многозвенных ЦКП:
1. Модульность:
o ЦКП строятся с использованием определенного числа модулей.
oМодульность позволяет обеспечивать легкую приспособляемость системы к изменениям емкости и упрощает эксплуатацию.
oМодульное построение коммутационных полей упрощает управление системой и разработку ее программного обеспечения (ПО).
@vcvvtw
2. Симметричная структура:
oЦКП обладают симметричной структурой, где звенья 1-е и N-е, 2-е и N-1, 3-е и N-2 идентичны по типу и числу блоков коммутации.
oЭто удобнее всего строить на однотипных модулях.
3.Резервирование:
oЦКП всегда являются резервированными, что связано с важностью их функционирования для всей коммутационной системы.
oОбе части ЦКП работают синхронно и выполняют одинаковые действия. Однако для передачи данных используется только одна часть, которая считается активной.
oВторая часть (ведомая) находится в горячем резерве, и в случае повреждений активной части происходит автоматическое переключение на резервную.
oПри территориально разнесенных ЦКП обеспечивается резервирование каждой группы, а между основными и резервными группами организуется перекрестное соединение для сохранения работоспособности системы.
4.Четырехпроводная структура:
oЦКП является четырехпроводной, так как цифровые соединительные линии, по которым передаются ИКМ сигналы, также являются четырехпроводными.
@vcvvtw
13.Классификация цифровых коммутационных полей
Модульное построение современных ЦСК (цифровых станций коммутации) позволяет использовать их функционально в качестве любых узлов связи. В цифровых коммутационных системах выделяют основную, неизменную часть оборудования, а
добавление дополнительного оборудования позволяет получить любую станцию связи,
любой емкости и назначения. Таким образом, можно выделить основную часть — ЦКП, и дополнительные коммутационные элементы, которые обеспечивают концентрацию нагрузки, создание групповых трактов или преобразование цифровых потоков.
С учетом симметричности и модульности, множество ЦКП можно разделить на пять классов, каждый из которых имеет базовую структуру и подструктуры, получаемые добавлением дополнительных коммутационных элементов с предварительным мультиплексированием и последующим демультиплексированием цифровых групповых трактов.

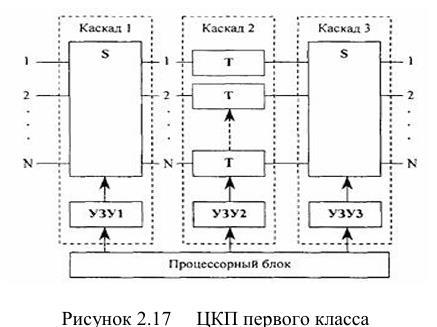

1. ЦКП первого класса
Базовая структура: S-T-S
Подструктура: MUX/S-T-S/DMUX
Особенности:
Наличие S-ступени в первом и последнем звене.
Первое и третье звено имеют по одному пространственному коммутатору (S) с параметрами NxN.
Второе звено содержит Т-ступень, состоящую из N-временных коммутаторов.
Емкость ЦКП определяется параметрами S-ступени и рассчитывается как n×Кn \times Кn×К, где n=16n = 16n=16 и К=32К = 32К=32, что дает 512 КИ (включая служебные каналы).
@vcvvtw
Для увеличения емкости ЦКП применяют подструктуру с добавлением MUX на входы S-ступени и DMUX на выходы.
ЦКП первого класса не нашли широкого применения из-за сложности реализации и необходимости применения дополнительных элементов памяти для выравнивания временных каналов.
2.ЦКП второго класса
Базовая структура: T-S-Т
Подструктура: MUX/T-S-Т/DMUX
Особенности:
Наличие Т-ступени в первом и последнем звене, но с разным количеством линий.
Увеличение емкости и пропускной способности ЦКП возможно за счет добавления S- ступеней.
Предварительное мультиплексирование и последующее демультиплексирование увеличивают пропускную способность.
Для увеличения скорости обработки данных на входе производится преобразование последовательного кода в параллельный.
ЦКП второго класса используются в АТС AXE-10, но увеличение емкости вызывает проблемы монтажа и межблочных соединений, что увеличивает стоимость.
3.ЦКП третьего класса
@vcvvtw
Базовая структура: S/T-S-S/T
Подструктура: MUX/S/T-S-S/T/DMUX
Особенности:
ЦКП третьего класса строятся на интегральных микросхемах и позволяют строить ЦСК малой, средней и большой емкости.
Наращивание емкости происходит за счет добавления S-ступеней малой емкости.
Эти ЦКП используются в ЦАТС EWSD.
4.ЦКП четвертого класса
Базовая структура: S/T
Подструктура: MUX/S/T/DMUX
Особенности:
Широкое распространение благодаря удобству увеличения емкости ЦКП путем добавления S/T-ступеней или MUX и DMUX.
Например, для построения ЦАТС небольшой емкости используется одно звено S/T- ступени с параметрами от 8х8 до 32х32 ИКМ.
Для увеличения емкости параллельно соединяются S/T-ступени.
Примером использования таких ЦКП являются станции Бета и DX-200.
5. ЦКП пятого класса: Кольцевые коммутационные поля
