Лучи имеют разную траекторию и скорость ОДНОМОДОВЫЕ – внутри распространяется только 1 мода излучения, это происходит из-за малого диаметра сердечника
Диаметр сердцевины 8-10 микрометров
Оболочка – 125 микрометров
Дисперсия оптоволокна – рассеянье во времени спектральных или модовых составляющих оптического сигнала. Происходит из-за различной скорости световых волн, разных длин волны
Сравнительная характеристика
Одномодовые |
Многомодовые |
|
|
|
|
дорогостоящее |
более дешёвое |
|
|
|
|
Большие растояния |
Растояние до 300 м |
|
|
|
|
Большая скорость передачи |
Скорость до 10 Гб/сек |
|
|
|
|
Незначительная дисперсия и потеря сигнала |
Наличие межмодовой дисперсии, размытие |
|
сигнала и искажение формы |
||
|
||
|
|
@vcvvtw |
ОПСИСТ |
13.Сеть электросвязи. ЕАСС Республики Беларусь. Принцип построения ВУСС. Виды сетей ЕСЭ.
Сеть электросвязи – технологическая система включающая в себя средства электросвязи, линий электросвязи и распределение сообщений
Единая Автоматизированная Сеть Связи(ЕАСС) РБ – совокупность сетей электросвязи общего пользования, выделенных технологических и специального назначения, обеспечивающая связь между абонентами внутри страны и выход на международную сеть
В настоящее время Единую сеть электросвязи называют ВзаимоУвязанной сетью
связи(ВУСС)
Главный принцип ВУСС – административно-территориальное единство и автоматизация, что повышает эффективность и надёжность сети
Виды сетей ЕСЭ:
1.Сеть электросвязи общего пользования – предназначена для возмездного оказания услуг любому пользователю на територии РБ в том числе по распространению программ ТВ и Радиовещания. Имеют присоединение к сетям иностранных государств.
2.Выделенная сеть предназначена для возмездного оказания услуг ограниченному кругу пользователей услуг электросвязи или группам таких пользователей Выделенные сети не имеют присоединения к общим сетям, а так же к сетям связи общего пользования иностранных государств
Выделенная
сеть
@vcvvtw |
ОПСИСТ |
3.Технологическая сеть электросвязи – для обеспечения потребностей внутренней деятельности юридических лиц и индивидуальных предпринимателей
4.Сеть связи специального назначения – предназначена для обеспечения нужд государственного управления, национальной безопасности, обороны, предупреждения и ликвидации ЧС
@vcvvtw |
ОПСИСТ |
14.Первичная сеть электросвязи. Принцип построения. Магистральные сети. Внутризоновые сети. Местные сети. Схема построения сети с трехступенчатой структурой. Компоненты первичной сети.
Первичная сеть электросвязи – совокупность типовых физических цепей, типовых каналов передачи и сетевых трактов предназначенных для передачи сообщений различного рода
В состав первичной сети входят: сетевые станции, сетевые узлы, каналы для передачи сообщений.
Первичная сеть построена по территориальному принципу, сеть разбита на зоны, зона соответствует территории области. В РБ 7 зон, 6 зон – области и отдельная зона для Минска
Имеют 3-х ступенчатую структуру:
1)Местная – часть первичной, ограниченная территория города или района, делятся на городские(ГТС)и сельские(СТС)
2)Внутризоновая – часть сети ограниченной территории области
3)Магистральные – соединяет между собой внутризоновые первичные сети Первичная сеть включает в себя следующие элементы:
Сетевые Узлы (СУ) – комплекс технических средств обеспечивающих соединение сетевых станций первичной сети, образование и перераспределение сетевых трактов, типовых каналов передачи и типовых физических цепей, а так же предоставление их вторичным сетям или другим пользователям Сетевые станции (СС) – комплекс технических средств обеспечивающих образование и
предоставление вторичным сетям типовых физических цепей, типовых каналов передачи и сетевых трактов, а так же их транзит между различными видами первичной сети Соединительные линии- соединяет между собой сетевую станцию или узел или 2 Сетевые станции Абонентские линии – линия электросвязи соединяющая сетевую станцию и сетевой узел и

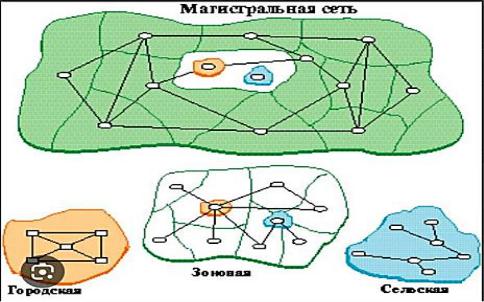

оконечное абонентское устройство Схемма построения сети с 3-х ступенчатой структурой
@vcvvtw |
ОПСИСТ |
15.Вторичная сеть электросвязи. Виды вторичных сетей. Оборудование вторичных сетей. Коммутируемые и некоммутируемые вторичные сети.
Вторичные сети электросвязи – представляют собой совокупность линий и каналов вторичной сети предназначенных для передачи сообщений определенного вида
Взависимости от вида передаваемых сообщений делятся на:
•Телефонные
•Телеграфные
•Факсимильные
•Сети передачи данных
•Сети звукового и телевизионного вещания
По территориальному признаку:
•Внутризоновые
•Местные
Оборудование вторичных сетей:
1)Оконечные абонентские устройства (ОАУ) – представляют собой абонентский терминал, т.е. техническое устройство пользователя услуг предназначенное для подключения к сети для обеспечения доступа и услугам электросвязи
2)Индивидуальные соединительные и абонентские линии
3)Коммутационные устройства
4)Каналы передачи первичной сети выделенные для организации вторичных сетей
Вторичные сети делятся на:
1.Коммутируемые сети – обеспечивает соединение по запросу абонента или в соответствии с заданной программой через канал электросвязи ОАУ, при помощи коммутации станций и узлов коммутации этой сети на время передачи сообщения
Пример:
•Телефонные сети
•Телеграфные
•Факсимильные
2.Некоммутируемые – обеспечивает постоянное или временное соединение через канал электросвязи ОАУ при помощи станций и узлов переключений этой сети Пример: телевизионное, звуковое вещание
Внастоящее время происходит слияние вторичных сетей в единую сеть с интегральным обслуживанием
@vcvvtw |
ОПСИСТ |
16.Телефонные сети. Основные компоненты телефонных сетей. Способы построения телефонных сетей. Основные виды телефонных сетей по назначению.
Телефонная сеть - совокупность устройств обеспечения телефонной связи. Бывают: цифровыми, аналоговыми и аналогово-цифровыми. Бывают: цифровыми, аналоговыми и аналогово-цифровыми
Телефонная связь – вид электросвязи обеспечивающий передачу голосовых и\или не голосовых сообщений при установлении телефонного соединения
Всостав сети входят:
•Коммутационные устройства (АТС, Узлы Входящих Сообщений(УВС), Узлы Транзитной Связи(УТС), абонентские выносы)
•Линейные сооружения – абонентские линии(АЛ) и соединительные линии (СЛ)
•ОАУ – оконечные абонентские устройства
Способы построения телефонных сетей:
1.Полносвязаная схема (каждая с каждой) – способ при котором телефонные станции и узлы соеденены между собой по принципу каждая с каждой
2. Радиальный (звездообразый способ)
АУ |
АУ |
|
АУ
@vcvvtw |
ОПСИСТ |
3.Комбинированный способ построения – 3 и более ТС соеденены между собой по принципу каждая с каждой и к каждой станции могут быть подключены определенные количества АУ
АУ |
АУ |
АУ |
АУ
АУ
АУ
АУ
АУ
АУ
|
|
|
|
АУ |
АУ |
|
АУ |
|
|
|
|
|
|
|
|
|
|
|
|
4.Радиально-узловой – соединение между ТС осуществляется только через телефонный узел УВС – узел входящих сообщений
УИС - Узел исходящих сообщений
По назначению:
ГСТ, СТС, ведомственные, зоновые, междугородние, международные
Ведомственные сети (учережденческо-производственные телефонные сети) – обеспечивают внутреннюю телефонную связь предприятия Зоновые – совокупность местных сетей зоны и устройств предназначенных для
установления соединения между абонентами разных местных телефонных сетей, находящихся на территории одной телефонной зоны Признаком зоны является наличие 7-и значной нумерации
@vcvvtw |
ОПСИСТ |
Междугородняя телефонная сеть(МТС) – комплекс устройств и сооружений предназначенных для установления соединений между абонентами местных сетей расположенных на территории различных зон
Всостав МТС входят:
•Автоматические международные телефонные станции
•Узлы автоматической коммутации
Международная сеть – часть сети представляющая собой совокупность междугородних сетей и международных центров коммутации, а так же каналов электросвязи соединяющая их между собой
@vcvvtw |
ОПСИСТ |
17.Нерайонированные и районированные телефонные сети. Описание и структурные схемы
Нерайонированная телефонная сеть – сеть имеющая 1 АТС (не делится на районы) Используется в городах с небольшой обслуживаемой территорией
АУ
АУ
АТС
Районированная – ТС состоящая из нелькольких телефонных районов Бывают:
1)Без узлообразования – территория города разбивается на районы, в каждом районе размещается АТС в которую обычно подключается 10000 абонентов этого района
Районные АТС соединенные каждая с каждой экономически выгодня емкость 50-60 тысяч номеров
2) Районированная с узлами входящих сообщений
На городских ТС применяются коммутационные узлы для концентрации нагрузки, а именно узлы входящих сообщений.
Максимальная ёмкость 800тыс номеров, экономически выгодная 500-600тыс номеров
3)Районированная с узлами входящих/исходящих сообщений – территория города делится на районы емкостью до 100тыс номеров каждый. Максимальная емкость 8 миллионов
@vcvvtw |
ОПСИСТ |
номеров, экономически выгодная 5-6 миллионов, связь между РАТС разных узловых районов осуществляется по схеме РАСТ(исх) -> УИС -> УВС -> РАТС(вх)
