Расчётное задание по дисциплине:

Режимы работы и эксплуатации энергосистем

по теме:

Выставление уставок АЛАР

Вариант: АЛАР 10

Выполнили студенты гр.

Проверил:

Фролов А.И.

Санкт-Петербург

2024

КЗ узел 1

Z = 0,391, R₀ = 0, X₀ = -0,176.

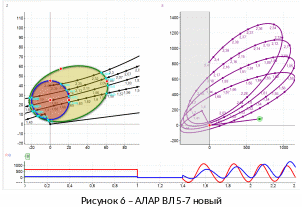

КЗ узел 7

Грубая: Z = 40,3, R₀ = 0, X₀ = 25;

Чувствительная: Z = 43,4, R₀ = 19,5, X₀ = 31,6.

Грубая: Z = 40,2, R₀ = 0, X₀ = 26,7;

Чувствительная: Z = 38,5, R₀ = -51, X₀ = 60,1.

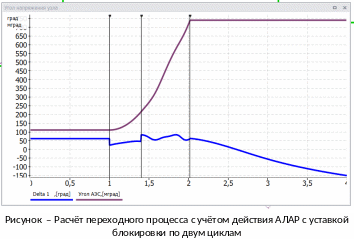

Данный график подтверждает наличие асинхронного режима на линии 4-5 после срабатывания АЛАР.

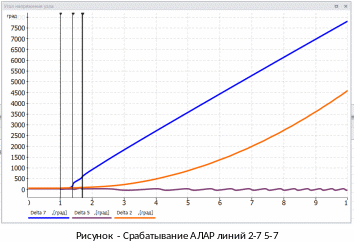

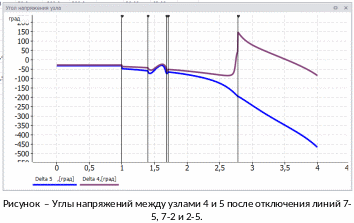

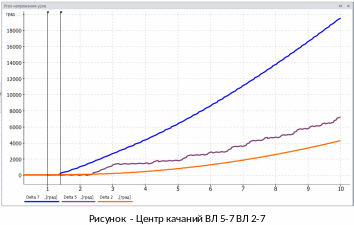

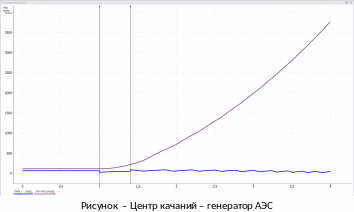

При отключении линий 2-7 5-7 узел 7 становится изолированным от энергосистемы. ЭС продолжает работать несинхронно. ЭЦК перемещается на линию 2-5. При отключении линии 2-5 ЭЦК вновь перемещается на линию 4-5, исходя из этого, было принято решение по установке АЛАР на линию 4-5, при отключении которой мы разбиваем систему на изолированные участки, чем избавляемся от асинхронного режима.
