11. Scada – система. Основные функции и задачи.

SCADA (аббр. от англ. supervisory control and data acquisition, диспетчерское управление и сбор данных) — программный пакет, предназначенный для разработки и обеспечения работы в реальном времени систем сбора, обработки, отображения и архивирования информации об объекте мониторинга и/или управления.

SCADA-системы решают следующие задачи:

• Обмен данными в реальном времени по протоколам передачи данных;

• Обработка информации в реальном времени. Логическое управление;

• Отображение информации на экране монитора в удобной и понятной для человека форме;

• Ведение базы данных реального времени с технологической информацией;

• Аварийная сигнализация и управление тревожными сообщениями;

• Подготовка и генерирование отчетов о ходе технологического процесса

• Осуществление сетевого взаимодействия между устройствами;

• Обеспечение связи с внешними приложениями (СУБД, электронные таблицы, текстовые процессоры и т. д.).

SCADA – система: Программный комплекс для организации функционирования в реальном времени программно-технических средств АСУТП, в том числе человеко-машинного интерфейса персонала ПС, обеспечивающий:

- коммуникацию с контроллерами для приема от них текущей информации о состоянии объекта управления и передачи команд оператора в устройства нижнего уровня;

- визуализацию мнемосхем и других экранных образов (в том числе индикацию аналоговых параметров, изменения состояний и сообщений о событиях).

12. Регистрация аварийных событий

Регистрация аварийный событий (РАС) – Иерархическая система сбора и просмотра аварийной информации от разнородных распределённых источников.

Основные определения

Регистрация последовательности событий: хронологически упорядоченная запись событий с привязкой ко времени их возникновения;

Система регистрации аварийных событий и процессов (РАСП): совокупность программно-технических средств, обеспечивающая выполнение функций записи, регистрации, отображения и хранения информации о процессах возникновения, развития и ликвидации аварийных ситуаций в энергосистеме;

Событие: любое изменение состояния дискретного сигнала или выход за уставку аналогового сигнала.

Назначение системы

Система регистрации аварийных событий и процессов предназначена для обеспечения наблюдаемости аварий и технологических нарушений, возникающих в ЕЭС России и территориально изолированных энергосистемах

Задачи системы РАС

1. Мониторинг электромеханических переходных процессов, электромагнитных переходных и установившихся процессов и событий при возникновении, развитии и ликвидации аварий и технологических нарушений в энергосистеме и на объектах электроэнергетики в режиме реального времени.

2. Запись аварий и технологических нарушений любой продолжительности, частоты и последовательности их возникновения.

3. Хранение записанной информации об аварийных событиях и процессах.

4. Предоставление достоверной информации об аварийных процессах и событиях пользователям в объеме, обеспечивающем:

• восстановление хронологии возникновения, развития и ликвидации аварий и технологических нарушений в энергосистеме и на объектах электроэнергетики;

• выявление причин возникновения и развития аварий и технологических нарушений;

• проведение анализа функционирования и установления фактического алгоритма работы устройств РЗА;

• возможность оперативной оценки ситуации диспетчерскими центрами субъекта оперативно-диспетчерского управления с целью сокращения времени на принятие решений по ликвидации аварий и технологических нарушений.

Функции системы РАС

– Регистрация и запись аналоговых сигналов - токов и напряжений присоединений главной электрической схемы, систем оперативного постоянного тока и собственных нужд электростанций и подстанций.

– Регистрация и запись дискретных сигналов - фактов срабатывания устройств РЗА, изменения эксплуатационного состояния устройств РЗА, высоковольтных выключателей присоединений главной электрической схемы и защитных и коммутационных аппаратов в системах оперативного постоянного тока и собственных нужд электростанций и подстанций;

– Регистрация и запись фактов возникновения неисправностей устройств РЗА, высоковольтных выключателей и их цепей, возникновения нарушений и неисправностей в системах оперативного постоянного тока и собственных нужд электростанций и подстанций;

• Синхронизация записей аварийных событий и процессов в энергосистеме в системе единого мирового времени.

• Хранение аварийной информации в течение заданного периода времени;

• Передача аварийной информации (обеспечение связи с микропроцессорными устройствами с функцией регистрации аварийных процессов; телекоммуникационный обмен данными с центрами диспетчерского и технологического управления с интерфейсом, заданным на верхнем уровне управления).

• Администрирование (единая система обработки событий, оповещения и ведения журнала событий; управление единым временем; контроль и диагностирование программно-аппаратного комплекса РАС, а также средств коммуникации; управление конфигурацией РАС; управление правами доступа к различным элементам РАС для пользователей разных уровней; управление состоянием и ресурсами РАС и др.);

• Обработка, визуализация и ретроспективный анализ результатов регистрации аварийных режимов на соответствующих АРМ.,

Требования к оснащению объектов ЕЭС системой РАС

На объектах электроэнергетики генерирующих компаний, сетевых организаций и потребителей электрической энергии напряжением 110 кВ и выше должны быть установлены РАС. Регистраторы СМПР (система мониторинга переходных режимов) должны быть установлены на электростанциях, а также подстанциях классом напряжения 500 кВ и выше. Все микропроцессорные РЗА на напряжения 110 кВ и выше устанавливаются с функцией РАС.

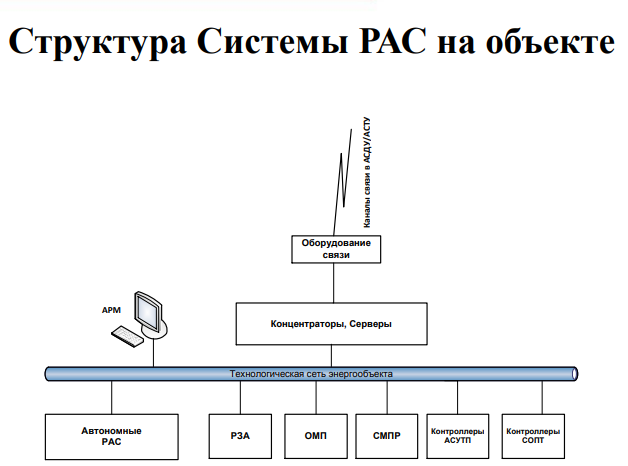

Система РАС объекта электроэнергетики должна включать:

• устройства, предназначенные для регистрации аварийных событий и процессов: РАС, СМПР, ОМП (определение места повреждения), контроллеры АСУТП, функция РАС и ОМП в МП РЗА, контроллер СОПТ (Система оперативного постоянного тока);

• устройства сбора и хранения данных РАС: концентраторы данных, сервер РАС, сервер АСУТП;

• технологическая сеть;

• оборудование системы единого времени;

• устройства отображения данных АРМ (автоматизированное рабочее место);

• оборудование передачи данных РАС в АСТУ и АСДУ.

Общие требования к составу и объёму регистрируемых параметров.

Система РАС должна обеспечивать запись:

- электромагнитных переходных и установившихся процессов, электромеханических переходных процессов в предаварийном, аварийном и послеаварийном режимах работы ЕЭС России;

- изменения состояния оборудования электрических станций и сетей, в том числе оборудования систем оперативного постоянного тока, собственных нужд и т.п.;

- действия систем, комплексов, устройств релейной защиты и электроавтоматики, противоаварийной и режимной автоматики;

- действия систем и устройств управления технологическими процессами электростанций и подстанций, в т.ч. автоматизированного;

- действия систем и отдельных устройств связи.

Дальше чтоб билет не растягивать я просто перечислю, какие требования ещё есть, но подробно их расписывать не буду:

1. Требования к составу и объёму регистрируемых аналоговых сигналов.

2. Требования к записи аналоговых сигналов по амплитуде.

3. Требования по подключению РАС для записи аналоговых сигналов.

4. Требования к составу и объёму регистрируемых дискретных сигналов.

5. Требования к режимам запуска процессов регистрации аварийной информации.

6. Требования к временным характеристикам регистрации аварийных событий и процессов

7. Требования к длительности записи аварийных событий

8. Требования к синхронизации времени в системе РАС

9. Требования к организации передачи данных.

10. Требования к обмену информацией между РАС уровня объекта электроэнергетики и уровня энергообъединения.

11. Требования к кодированию информации в формате COMTRADE

12. Требования к наименованию файлов данных регистратора аварийных событий

+ запомнить, что информация кодируется в формате COMTRADE
