Топология лвс
Все
компьютеры в локальной сети соединены
линиями связи. Геометрическое расположение
линий связи относительно узлов сети и
физическое подключение узлов к сети
называется физической топологией. В
зависимости от топологии различают
сети: шинной, кольцевой, звёздной,
иерархической и произвольной (смешанной)
структуры. Различают физическую и
логическую топологию. Логическая и
физическая топологии сети независимы
друг от друга. Физическая топология
– это геометрия построения сети, а
логическая топология определяет
направления потоков данных между узлами
сети и способы передачи данных.
Преимущества сетей шинной топологии:
• отказ одного из узлов не влияет на работу сети в целом;
• сеть легко настраивать и конфигурировать;
• сеть устойчива к неисправностям отдельных узлов.
Недостатки сетей шинной топологии:
• разрыв кабеля или выход из строя терминатора может повлиять на работу всей сети;
• ограниченная длина кабеля и количество рабочих станций;
•
трудно определить
дефекты соединений.

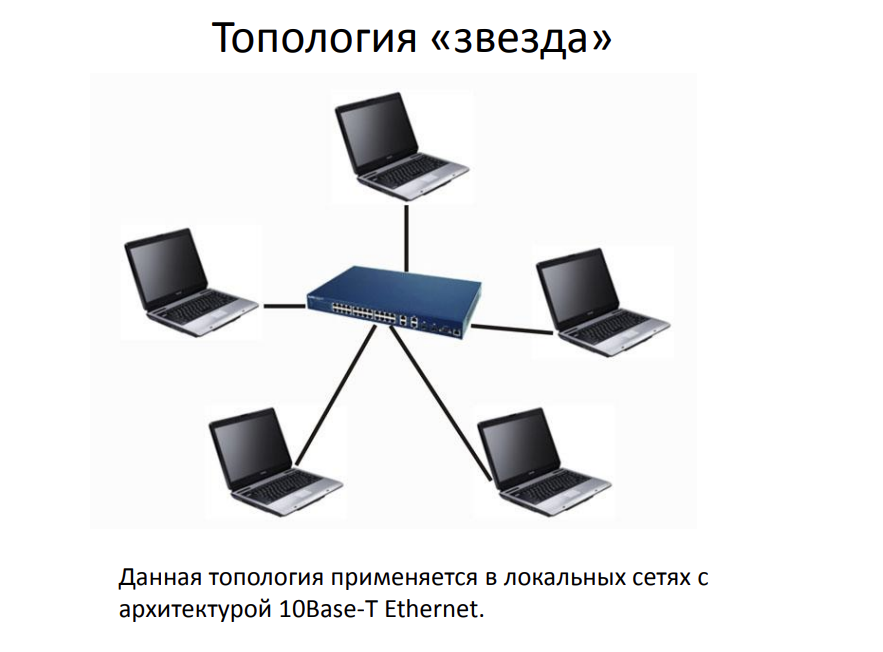

Преимущества сетей топологии звезда:
• легко подключить новый ПК; • имеется возможность централизованного управления;
• сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК.
Недостатки сетей топологии звезда:
• отказ концентратора влияет на работу всей сети;
• большой расход кабеля.
Преимущества сетей топологии кольцо:
• легко настраивается;
• сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК;
• самая отказоустойчивая топология.
Недостатки сетей топологии кольцо:
• Более высокая стоимость.
• Необходимость иметь 2 сетевых адаптера на каждом ПК
• Вывод из работы одновременно двух устройств разделит кольцо на независимые сегменты
СТРУКТУРА АСУ ТП (СМЕШАННАЯ)
СОЕДИНЕНИЕ ДВУХ КОЛЕЦ (РЕЗЕРВИРУЕМОЕ)
РАЗДЕЛЕНИЕ СЕТЕЙ
Физическое разделение сетей
«Удобно» сети
«Неудобно» администратору
- Нет гибкости
-Лишние затраты на оборудование
Логическое разделение сетей (VLAN)
«Удобно» сети
«Удобно» администратору
Гибкое и экономичное использование ресурсов
Переключение только за счёт изменения конфигурации
Можно выполнить даже на одном коммутаторе
Реализация на нескольких коммутаторах (неэффективная)
Реализация на нескольких коммутаторах (с помощью транк-портов)
Модель данных в устройствах согласно мэк 61850 (логические устройства, логические узлы, объекты данных)
Абстрактные данные и модели объектов по стандарту МЭК 61850 определяют стандартный метод описания, который позволяет всем микропроцессорным электронным устройствам представлять данные, используя структуры, идентичные соответствующим функциям автоматизации. Создание модели устройства по стандарту МЭК 61850 начинается с физического устройства. Физическое устройство – это устройство, подключенное к сети. В каждом физическом устройстве может быть одно или несколько логических устройств. Каждое логическое устройство имеет один или более логических узлов.
Логический узел — это образование групп данных и соответствующих сервисов с присвоением имён, т.е. группа, которую логически можно сформировать для выполнения какой-либо функции автоматизации (РЗА, ОМП, ТИ, ТУ и др.).
Существуют логические узлы для выполнения следующих функций:
•автоматическое управление - имена начинаются с буквы «А»;
•измерения - имена начинаются с буквы «М»;
•телеуправление – С;
•общие функции – G;
•установление связи с помощью интерфейса/архивирование – I;
•логические узлы системы – L;
•защита – P;
•связанные с защитой – R;
•датчики – S;
•измерительные трансформаторы – T;
•коммутационная аппаратура (блок-контакты) – X;
•силовые трансформаторы – Y;
•другое оборудование – Z.
Примерами таких узлов являются логический узел XCBR, который предоставляет информацию о состоянии силового выключателя, узел MMXU, который предоставляет информацию об измерениях. Аналогичные узлы имеются для параметров качества электроэнергии, защит, оперативных блокировок и т.д.
Интеллектуальное электронное устройство (ИЭУ) – это устройство, содержащее один или несколько процессоров, способное получать и передавать информацию, а также выполнять функции управления.
• ИЭУ должны обеспечивать необходимый набор логических узлов.
• Одинаковый тип логического узла может присутствовать в нескольких ИЭУ.
• Информация из логического узла одного устройства может быть востребована в другом ИЭУ.
Рисунок 6.1 Логические узлы в ИЭУ
Логические узлы также имеют составные части: объекты данных (Data Object). Каждый объект данных является экземпляром типа объекта данных. Типы объектов данных базируются на обобщённых классах данных (Common Data Classes): измеряемая величина (Measured Value), комплексная измеряемая величина (Complex Measured Value) и т.д. Фактически обобщённые классы данных описывают те примитивы, из которых затем строятся логические узлы.
В свою очередь, объекты данных включают в себя другие объекты данных (вложенные) и атрибуты данных (Data Attributes). Важным свойством атрибутов данных являются функциональные ограничения (Functional Constraints). Каждый атрибут имеет одно функциональное ограничение (или назначение): измерение (MX), состояние (ST) и т.д.
Такую не очень простую структуру можно пояснить на следующем примере. Возьмём, например, узел измерения, как один из наиболее простых и распространённых логических узлов. В состав измерений входят токи, которые представляют собой объект данных, унаследованный от WYE – трёхфазной звезды, которая в свою очередь содержит вложенные объекты данных – комплексные измеряемые величины CVM. Комплексная измеряемая величина имеет ряд атрибутов: измеряемые атрибуты – MX, амплитуда – cVal.mag, фаза – cVal.ang, атрибуты конфигурации – (CF), размерность – units и т.д. Описание типов объектов данных и их атрибутов предоставляется вместе с ИЭУ в виде ICD файла.
В итоге модель данных в устройстве представляется в виде дерева, в корне которого находятся логические устройства, а листьями выступают атрибуты, представляющие из себя примитивные типы данных: целый, логический тип, битовая строка и т.д.
Рисунок 6.2 Модель данных (пример)
