Оглавление

1. Основные функции АСУ ТП. Основные технологические функции 2

2. Основные функции АСУ ТП. Основные общесистемные функции 3

3. Обмен информацией с верхними уровнями управления СО ЕЭС и ФСК ЕЭС 4

4. Структура АСУ ТП. 1,2,3 архитектура. 6

5. Сети связи. Основные виды конфигурации сети. 11

6. Модель данных в устройствах согласно МЭК 61850 (логические устройства, логические узлы, объекты данных) 18

7. Язык конфигурации подстанций SCL (назначение, структура, типы файлов, инструменты) 21

8. Проектирование подстанций в соответствии с МЭК 61850 24

9. CIM-модель. Связь CIM и МЭК 61850 25

10. Протоколы передачи данных МЭК 61850 (MMS, GOOSE, SV) 27

11. SCADA – система. Основные функции и задачи. 30

12. Регистрация аварийных событий 31

13. Цифровая подстанция 35

14. ПТК «Эксплуатация» 38

1. Основные функции асу тп. Основные технологические функции

Автоматизированная система управления или АСУ — комплекс аппаратных и программных средств, предназначенный для управления различными процессами в рамках технологического процесса, производства, предприятия.

Функции АСУ ТП разделяются на технологические и общесистемные. Технологические функции обеспечивают решение задач мониторинга за состоянием технологического оборудования и управления технологическим процессом передачи и распределения электроэнергии.

Технологические функции АСУ ТП:

1. Измерение, преобразование, сбор аналоговой и дискретной информации о текущих технологических режимах и состоянии оборудования.

2. Представление текущей и архивной информации оперативному персоналу и другим пользователям на ПС (контроль и визуализация состояния оборудования ПС).

3. Автоматизированное управление оборудованием ПС (в том числе удаленное).

4. Программные блокировки управления коммутационной аппаратурой (оперативная логическая блокировка КА).

5. Технологическая предупредительная и аварийная сигнализации: контроль, регистрация предупредительных и аварийных сигналов, контроль отклонения аналоговых параметров за предупредительные и аварийные пределы, вывод аварийных и предупредительных сигналов на АРМ, фильтрация, обработка.

6. Расчет баланса мощности на шинах ПС.

7. Контроль климатических условий снаружи, в помещениях и отдельно стоящих зданиях.

2. Основные функции асу тп. Основные общесистемные функции

Автоматизированная система управления или АСУ — комплекс аппаратных и программных средств, предназначенный для управления различными процессами в рамках технологического процесса, производства, предприятия.

Функции АСУ ТП разделяются на технологические и общесистемные.

Общесистемные функции обеспечивают решение задач непосредственно не связанных с технологическими, но необходимых для функционирования АСУ ТП.

Общесистемные функции АСУ ТП:

1. Организация внутрисистемных и межсистемных коммуникаций, обработка и передача информации на смежные и вышестоящие уровни.

2. Тестирование и самодиагностика программной, аппаратной и канальной (сетевой) части компонентов ПТК, в том числе каналов ввода-вывода и передачи информации.

3. Синхронизация компонентов ПТК и интегрируемых в АСУ ТП автономных цифровых систем по сигналам системы единого времени.

4. Архивирование и хранение информации в заданных форматах и за заданные интервалы времени.

5. Защита от несанкционированного доступа, информационная безопасность и разграничение прав (уровней) доступа к АСУ ТП.

6. Антивирусная защита программного обеспечения АРМ и серверов верхнего и среднего уровня АСУ ТП.

7. Документирование, формирование и печать отчетов, рапортов и протоколов в заданной форме, ведение оперативной базы данных, суточной ведомости и оперативного журнала.

8. Автоматизированное конфигурирование и параметрирование (с предоставлением информационной модели).

9. Расчет необходимых агрегированных и/или производных значений (среднее, интегральное и т.п.).

3. Обмен информацией с верхними уровнями управления со еэс и фск еэс

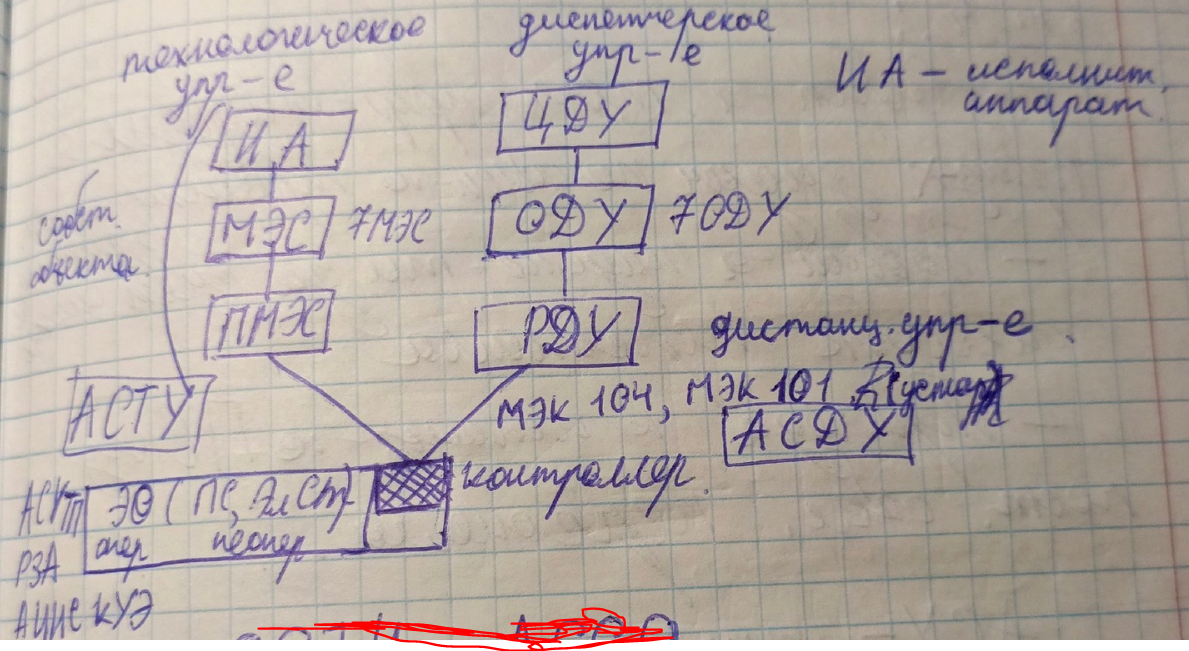

Горелик очень сильно любит эту схему

АСТУ – автоматизированная система технологического управления

АСДУ – автоматизированная система диспетчерского управления

МЭС – межрегиональная энергосистема

ПМЭС – промышленная межрегиональная энергосистема

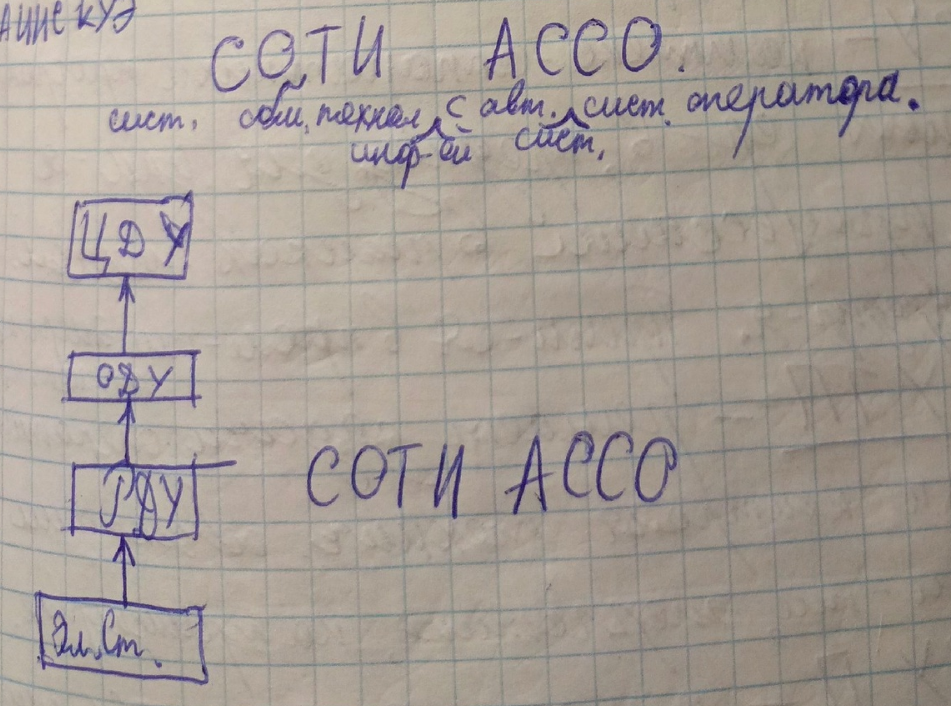

СОТИ АССО – система обмена технологической информацией с автоматизированной системой системного оператора

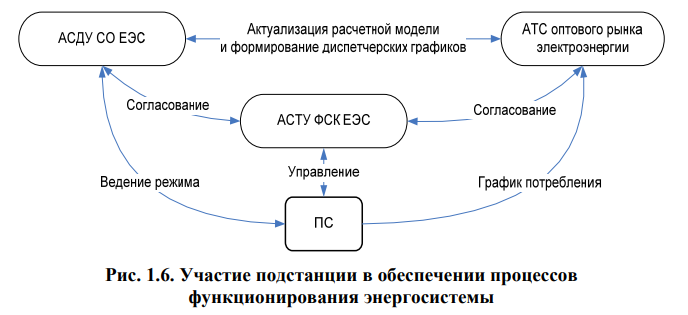

Каждая из подстанций предоставляет свои средства для участия в обеспечении процессов функционирования ЕЭС в целом, что иллюстрируется укрупнённой диаграммой, приведённой на рис. 1.6.

При сохранении существующих в настоящее время подходов к построению структур иерархических систем технологического управления сетями будут сохраняться и усугубляться проблемы, связанные с необходимостью поднимать практически всю информацию с подстанций на верхний уровень – уровень выполнения соответствующего процесса, поскольку для выполнения каждого процесса необходимо либо хранить всю поступившую ранее информацию, либо каждый раз выполнять запрос на передачу полного пакета актуальной на данный момент информации от каждой подстанции. Объём такого обмена весьма большой, а степень полезного использования этого потока информации может оказаться малой. Наличие большого объёма локальной технологической информации (оперативной и неоперативной) и возможность использования собственных вычислительных мощностей для выполнения предварительной обработки и сохранения этой информации создают предпосылки для организации распределённого решения различных функциональных задач. При этом отпадает необходимость передачи значительного объёма информации, вместо которой должны передаваться преимущественно результаты решения соответствующих задач.
