«Московский технический университет связи и информатики»
Лабораторная работа №3
Шифратор
Вариант №8
Выполнил:
Проверил: Кондратьева О.В
Цели и задачи:
Цель работы: ознакомиться с основными характеристиками интегральных преобразователей кодов, получение навыков проектирования шифраторов. Изучить основные измерительные приборы и средства анализа среды разработки multisim: генератор слов, логический анализатор. Научиться строить шифраторы и анализировать его работу. Проверить правильность выполнения практической работы №3.
Задачи:
Согласно решению первого задания практической работы №3 построить логическую схему шифратора в системе multisim и проверить правильность выполненной работы. Аналогично построить шифраторы 2 и 3 заданий и проверить правильность их работы.
Задание 1
По данной таблице истинности шифратора (кодера) составить для него систему уравнений и начертить блок-схему на логических элементах.

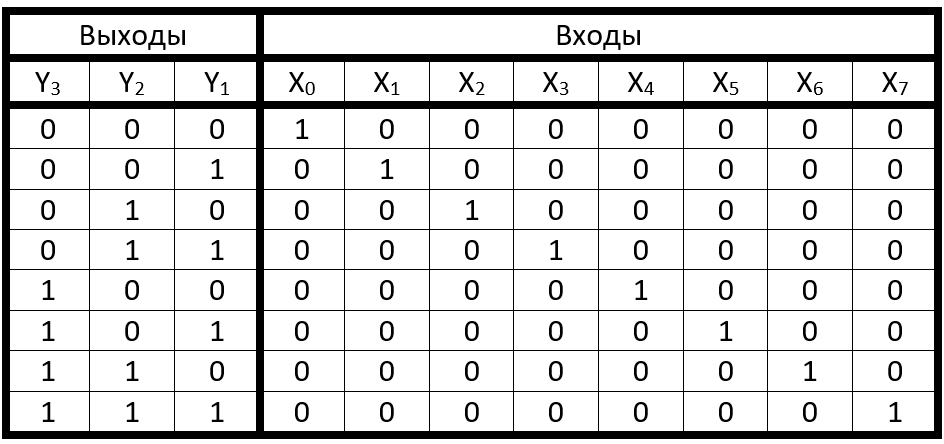

Рисунок 26 - Таблица истинности

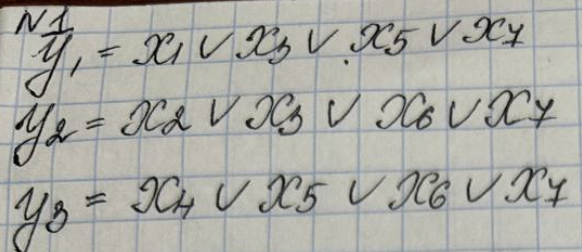

Рисунок 27 - Уравнения шифратора

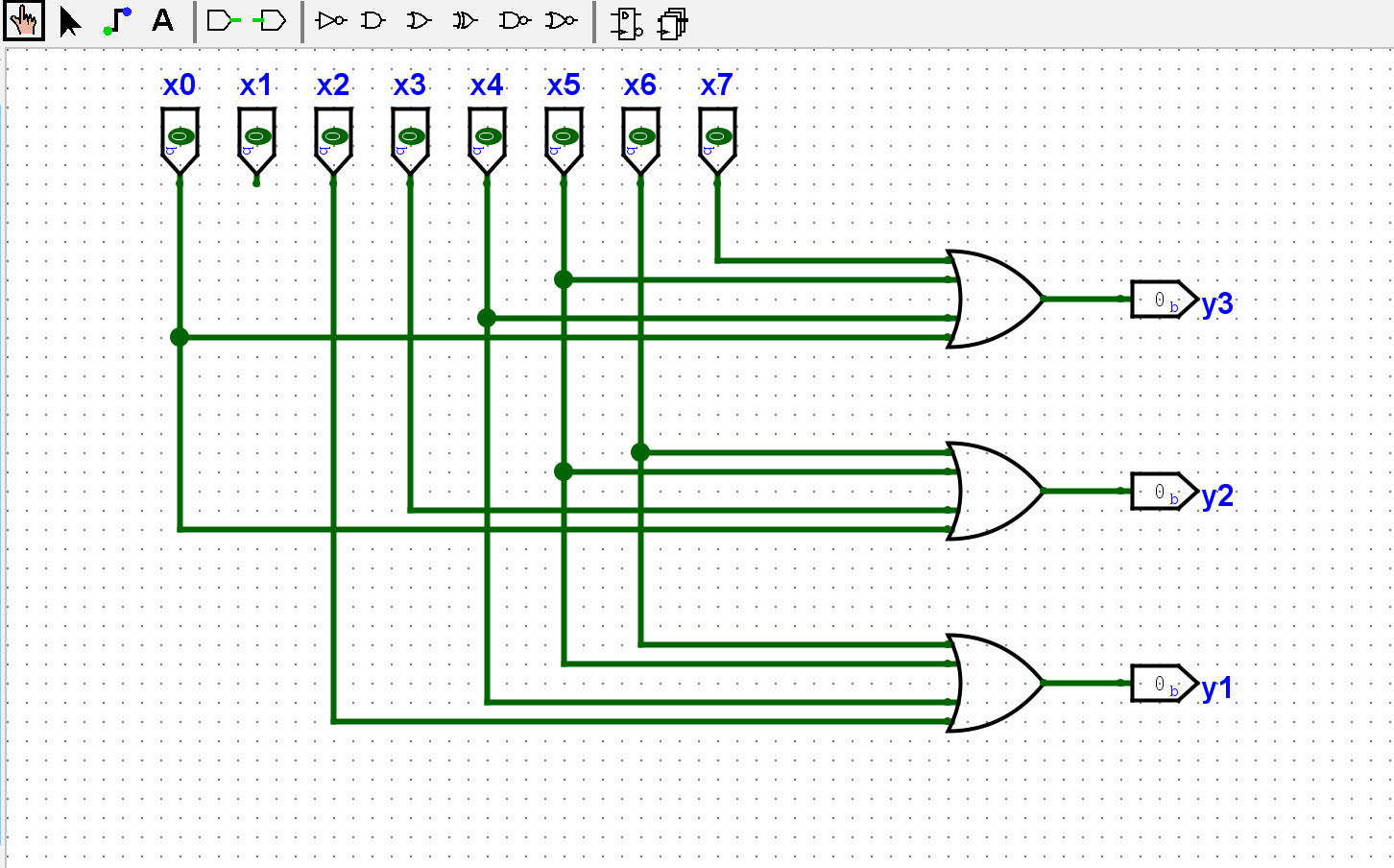

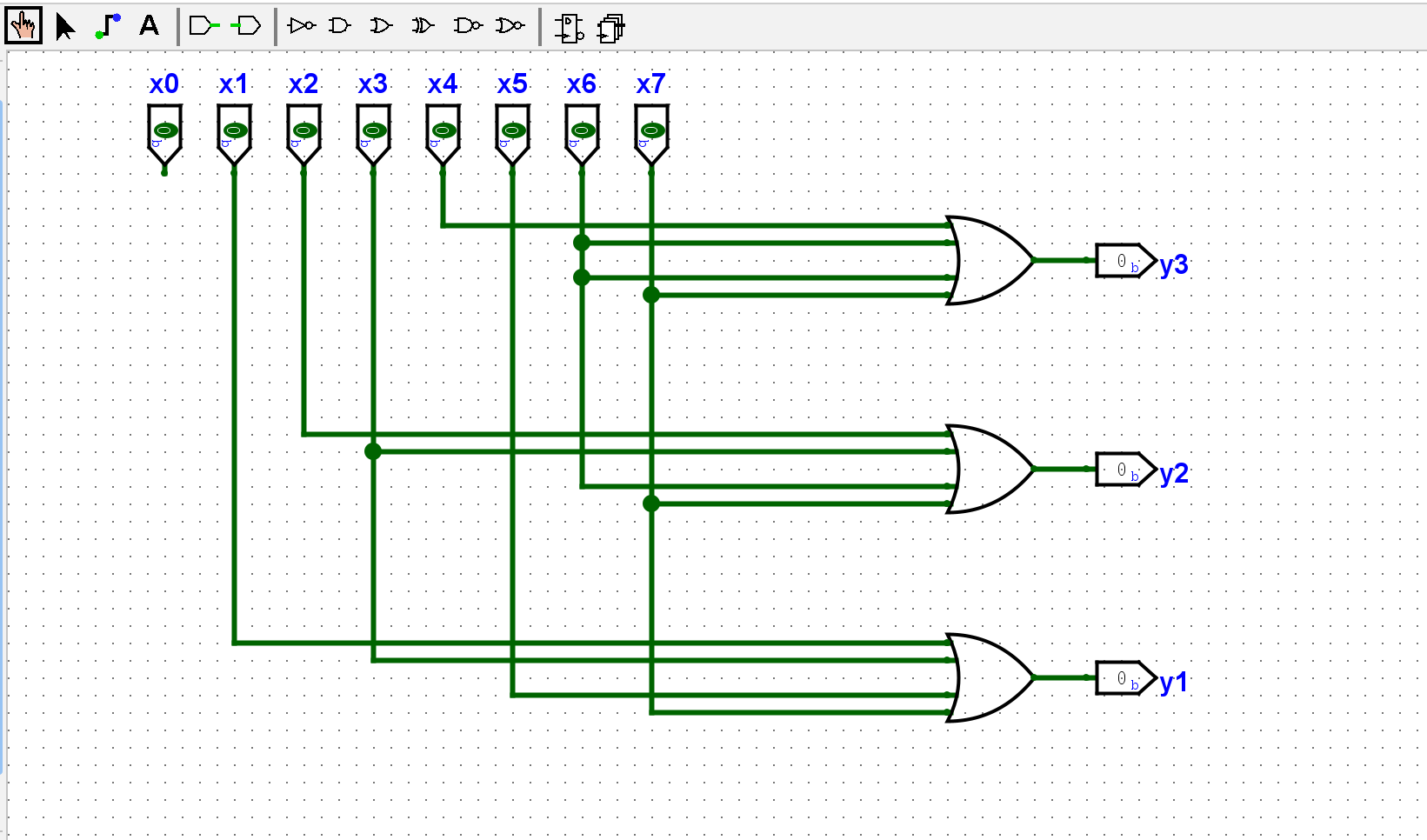

Рисунок 28 – Шифратор
Задание 2
По таблице истинности (согласно варианту) шифратора (кодера) составить для него систему уравнений и начертить блок-схему на логических элементах.
Рисунок 29 - Таблица истинности

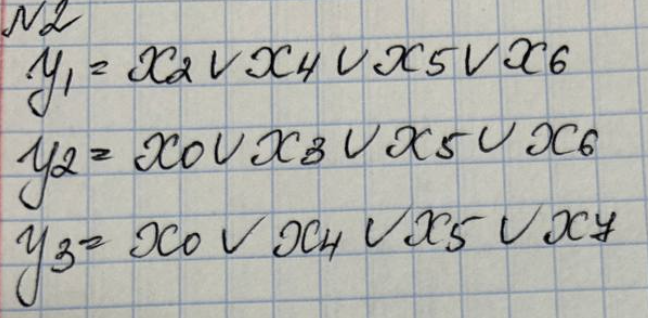

Рисунок 30 - Уравнения шифратора
Рисунок 31 – Шифратор
Задание 3
Согласно заданию №1 практической работы №2 взять булеву функцию и ее таблицу истинности, построить таблицу истинности шифратора, составить для него систему уравнений и начертить блок-схему на логических элементах.
Рисунок 32 - Таблица истинности и уравнение шифратора

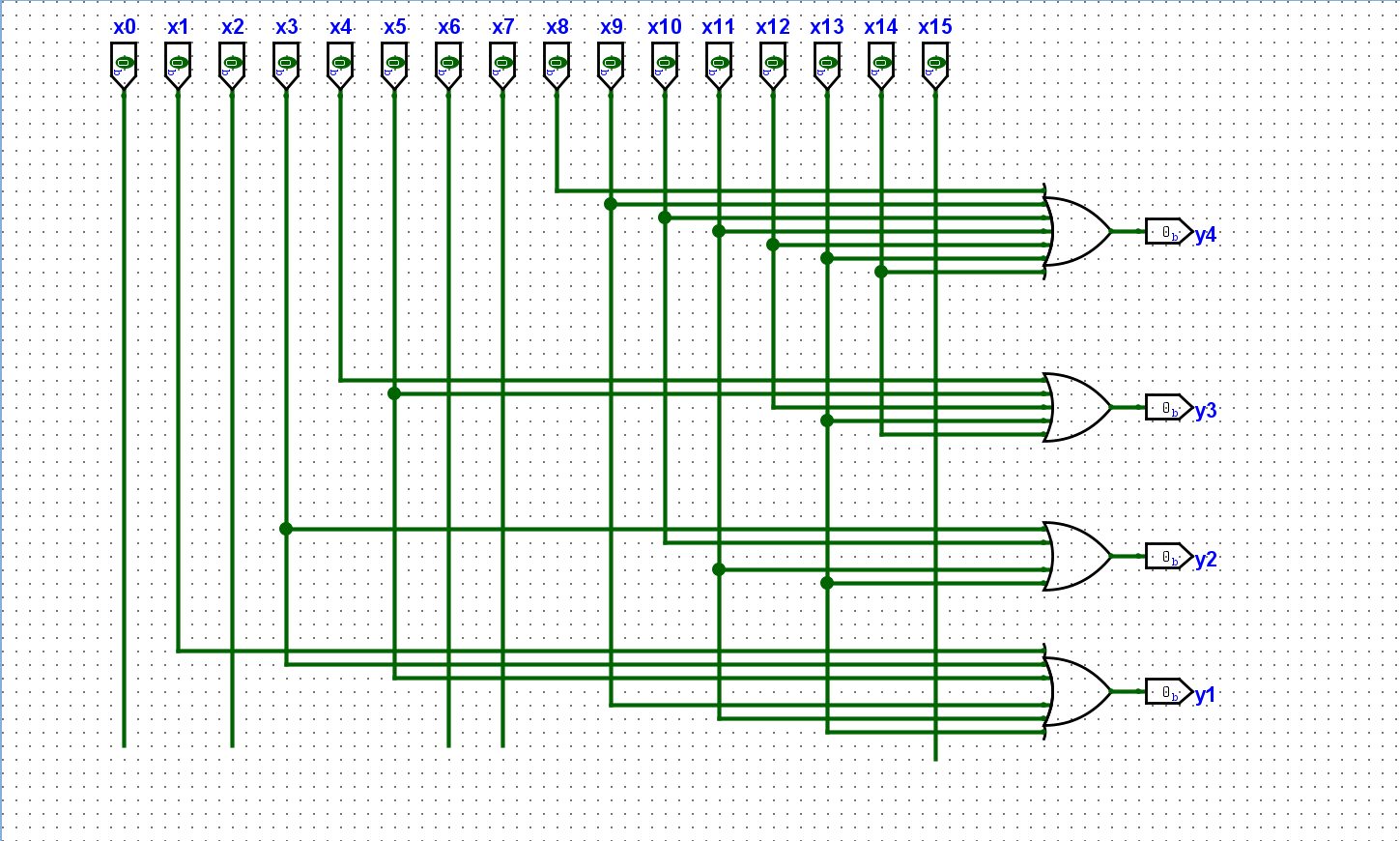

Рисунок 33 - Схема шифратора
Вывод
В ходе работы я ознакомилась с основными характеристиками интегральных преобразователей кодов, получила навыки проектирования шифраторов. Изучила основные измерительные приборы и средства анализа среды разработки multisim: генератор слов, логический анализатор. Научилась строить шифраторы и анализировать его работу.
МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ
КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
«Московский технический университет связи и информатики»
Лабораторная работа №4
Дешифратор
Вариант №8
Выполнил:
Проверил: Кондратьева О.В
Цель
Ознакомиться с основными характеристиками интегральных преобразователей кодов, получение навыков проектирования дешифраторов. Изучить связь между шифратором и дешифратором. Изучить основные измерительные приборы и средства анализа среды разработки multisim: генератор слов, логический анализатор. Научиться строить дешифраторы и анализировать его работу.
Задание 1
По данной таблице истинности дешифратора (декодера) составить для него систему уравнений и начертить блок-схему на логических элементах.

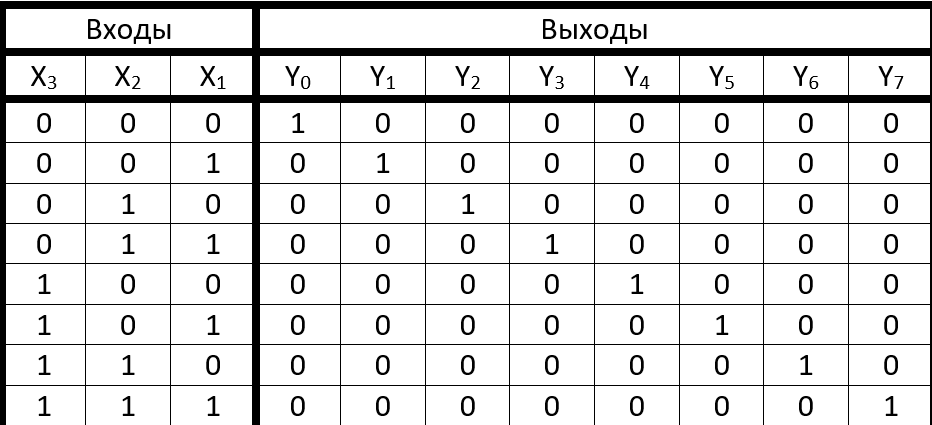

Рисунок 34 - Таблица истинности

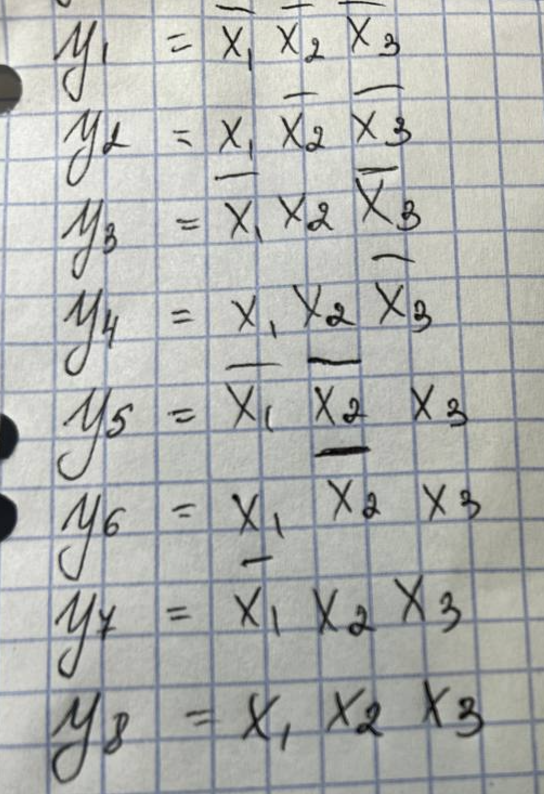

Рисунок 35 - Уравнения дешифратора

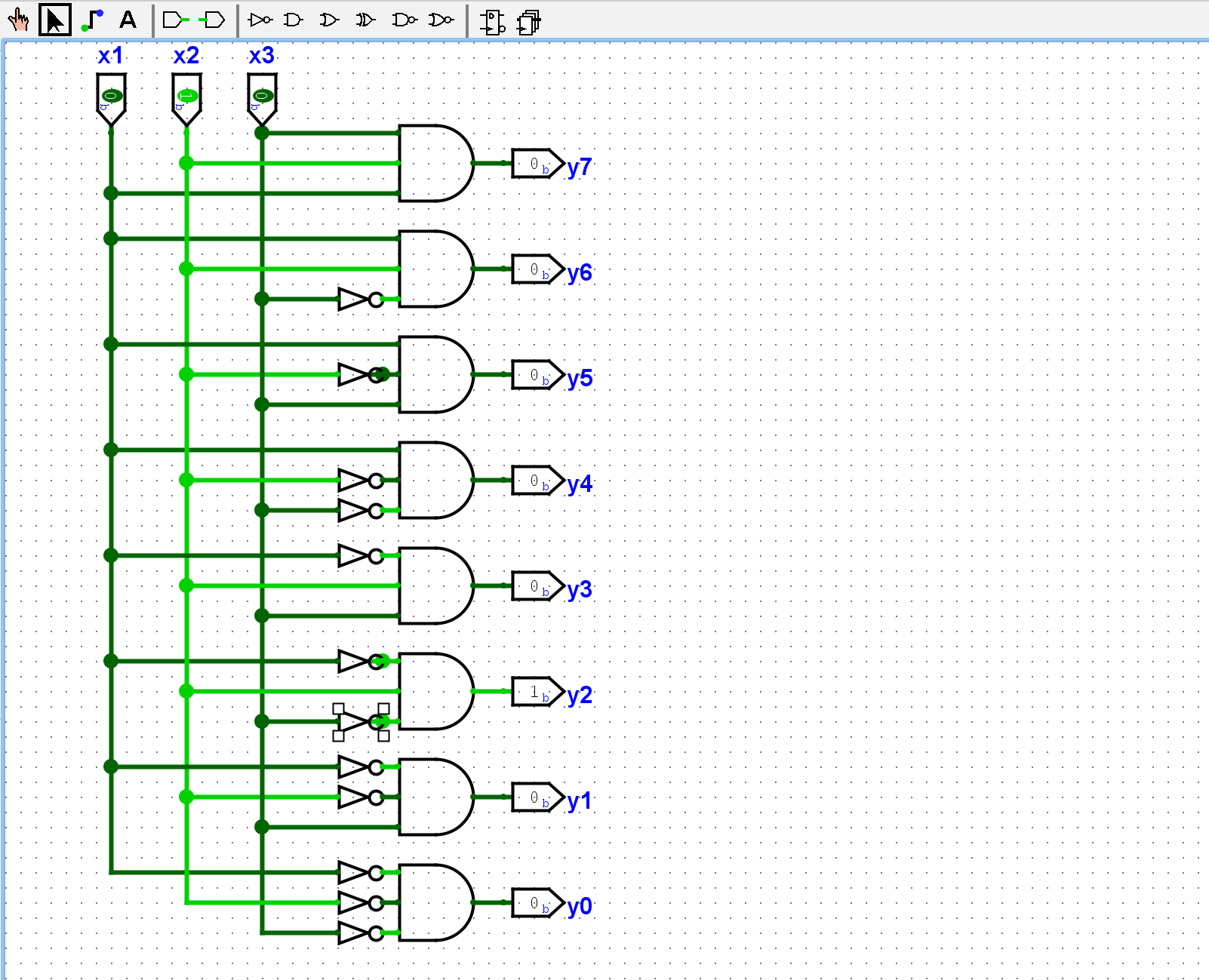

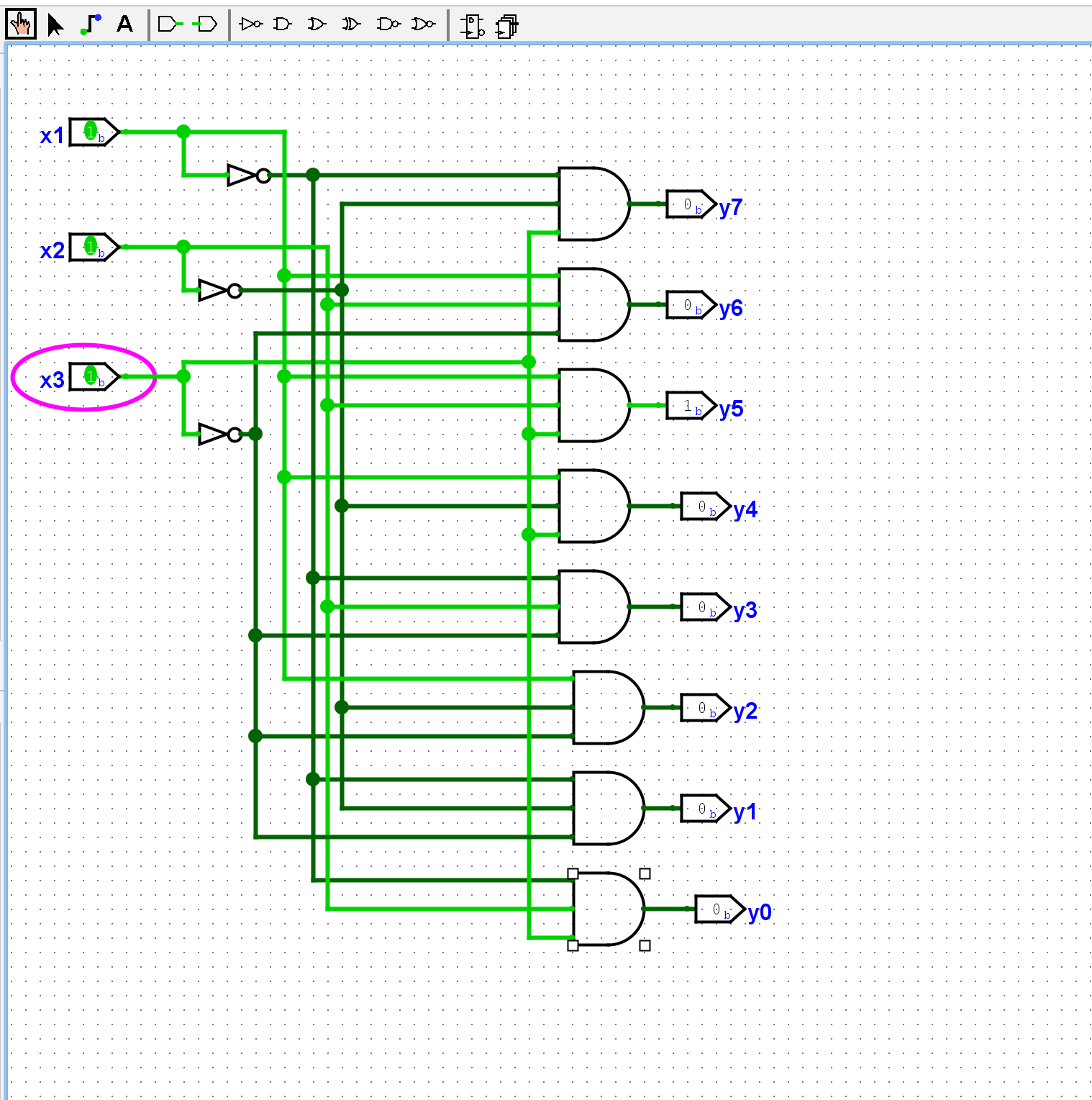

Рисунок 36 – Дешифратор
Задание 2
По таблице истинности (согласно варианту) дешифратора (декодера) составить для него систему уравнений и начертить блок-схему на логических элементах.

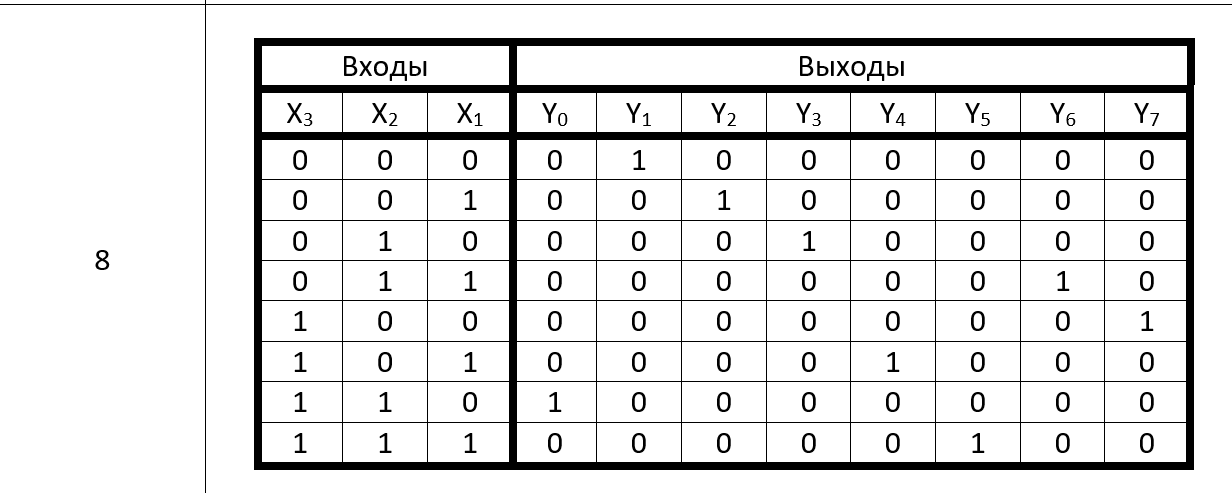

Рисунок 37 - Таблица истинности

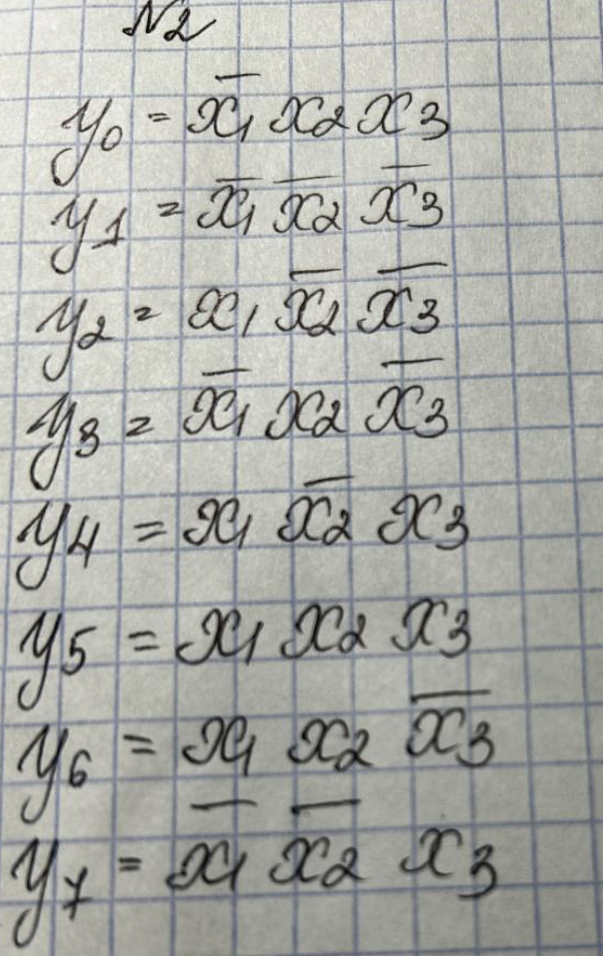

Рисунок 38 – Уравнения
Рисунок 39 – Дешифратор
Задание 3
Согласно заданию №1 практической работы №2 взять булеву функцию и ее таблицу истинности, построить таблицу истинности дешифратора, составить для него систему уравнений и начертить блок-схему на логических элементах.

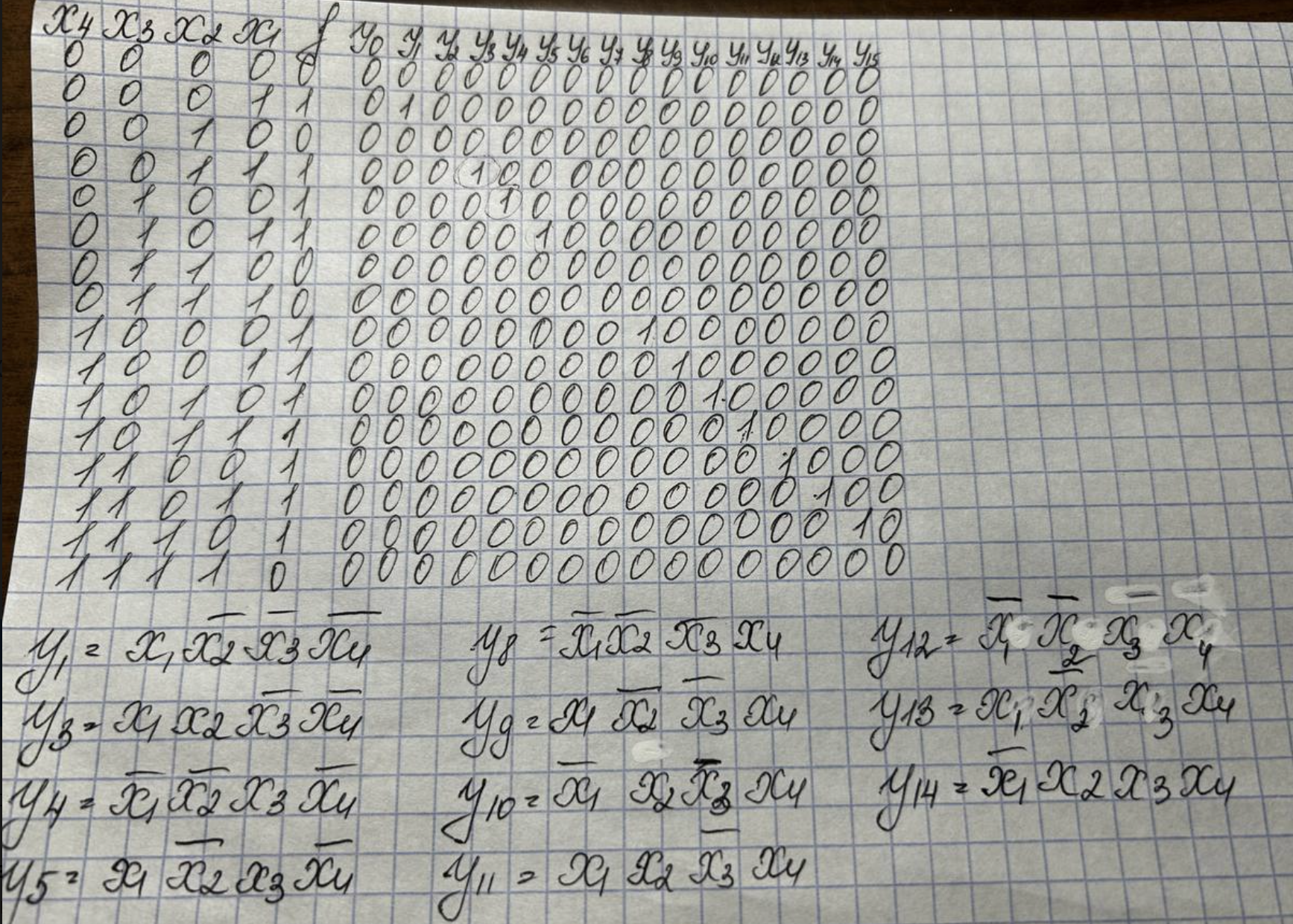

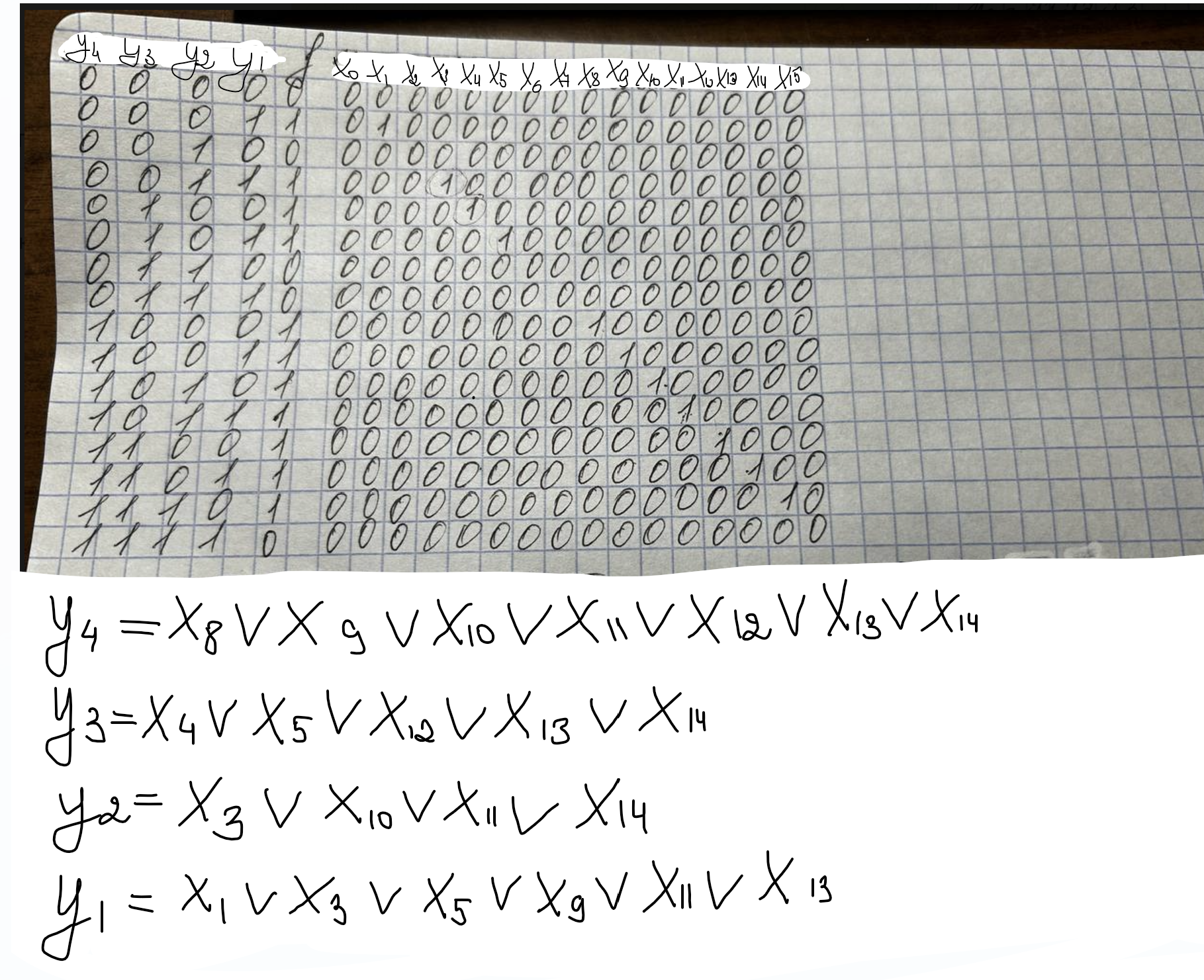

Рисунок 40 - Таблица истинности и уравнения дешифратора

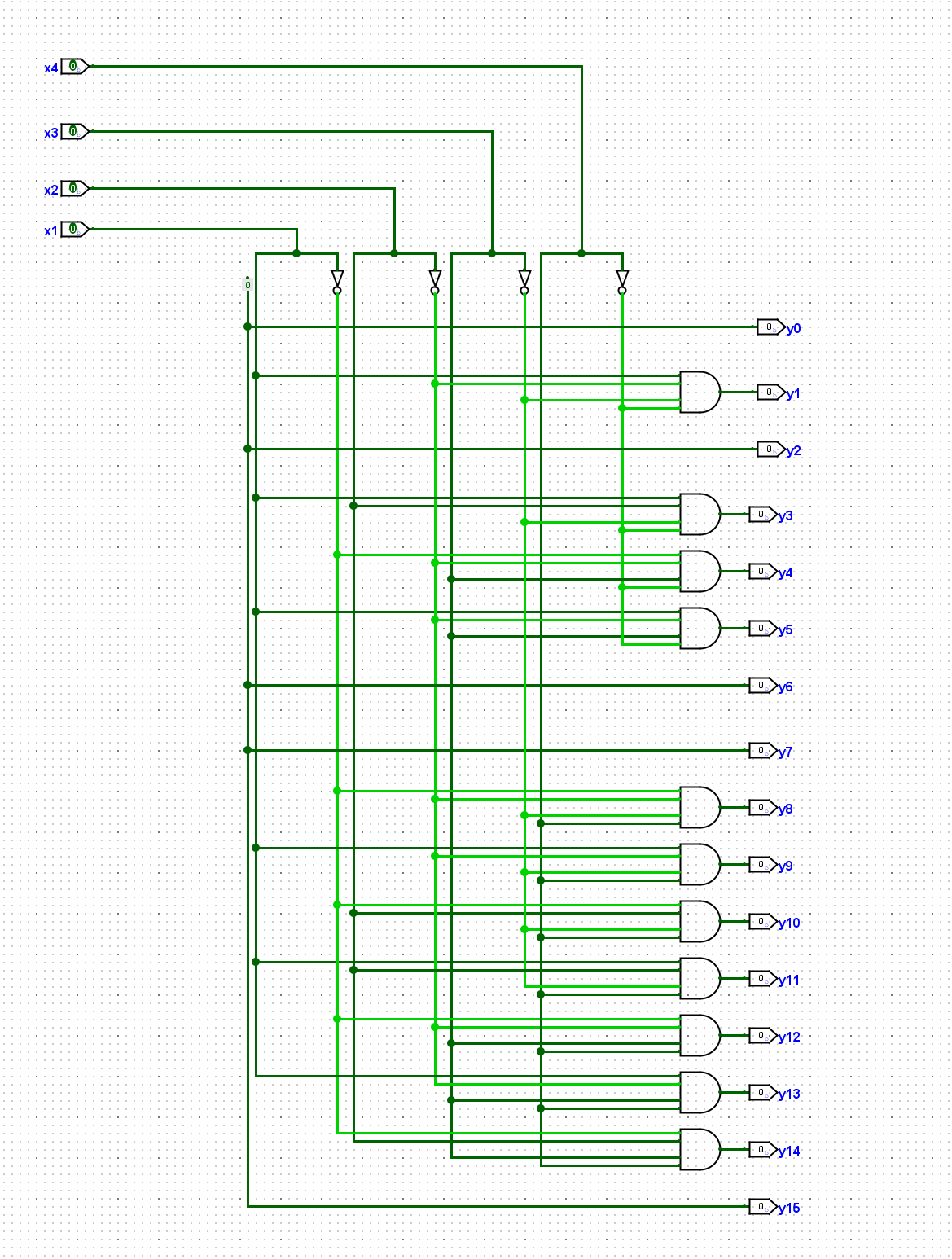

Рисунок 41 - Схема дешифратора
Вывод:
Я ознакомилась с основными характеристиками интегральных преобразователей кодов, получила навыки проектирования дешифраторов. Изучила связи между шифратором и дешифратором. Научилась строить дешифраторы и анализировать его работу.
