THIN DISK LASER.

Приложение к курсовой работе на тему «Тонкодисковые лазеры».

Подготовила: Муллажонова Р.З.

TABLE OF CONTENTS

01. Introduction

02.

Введение.



03. Operating

principle 04.

Конструкция, параметры и принцип работы ТДЛ.

History

История развития дисковых лазеров.

Cooling principle

Принцип охлаждения диска.

05.

Advantages &

06. Usage

disadvantages

Преимущества и

Применение ТДЛ.

недостатки ТДЛ.



01.

INTRO

Дисковые лазеры — это сочетание высокой мощности, точности и стабильности, которое делает их незаменимыми в науке и промышленности.

Introduction…

В современном мире лазерные технологии занимают одно из ведущих мест в развитии научно-технического прогресса. Актуальность изучения дисковых лазеров обусловлена их растущей популярностью в промышленности и микрообработке, где требуется высокая точность и минимальные тепловые искажения. Данные лазеры обеспечивают уникальные возможности для решения задач, которые ранее были труднодостижимы с использованием традиционных лазеров.

History

Несмотря на то, что основные принципы лазерной технологии были заложены еще в 1960-х годах (с созданием первых лазеров, таких как гелий- неоновые и рубиновые), дисковые лазеры появились значительно позже. Они были разработаны в конце 20-го века, когда потребность в лазерах с высокой мощностью и точностью стала особенно актуальной для промышленности.

Концепция дисковых лазеров начала развиваться в 1980-х годах, когда ученые столкнулись с проблемами охлаждения в традиционных твердотельных лазерах, использующих цилиндрические кристаллы. Эти проблемы включали тепловые искажения, такие как эффект тепловой линзы.

Adolf Giesen.

Изобретение тонкого дискового лазера произошло в 1991 году в результате сотрудничества между Немецким аэрокосмическим центром и группой из Университета Штутгарта. Команду в Штутгарте возглавлял доктор Адольф Гизен. Он получил докторскую степень в 1982 году в Боннском университете, Германия. С 1975 года Гизен разрабатывал лазеры для различных применений. Сначала он разработал одночастотные лазеры на красителях с удвоенной частотой. Затем он разработал возбуждаемые радиочастотой CO2-лазеры для промышленного применения, прежде чем приступить к работе над тонкими дисковыми лазерами.

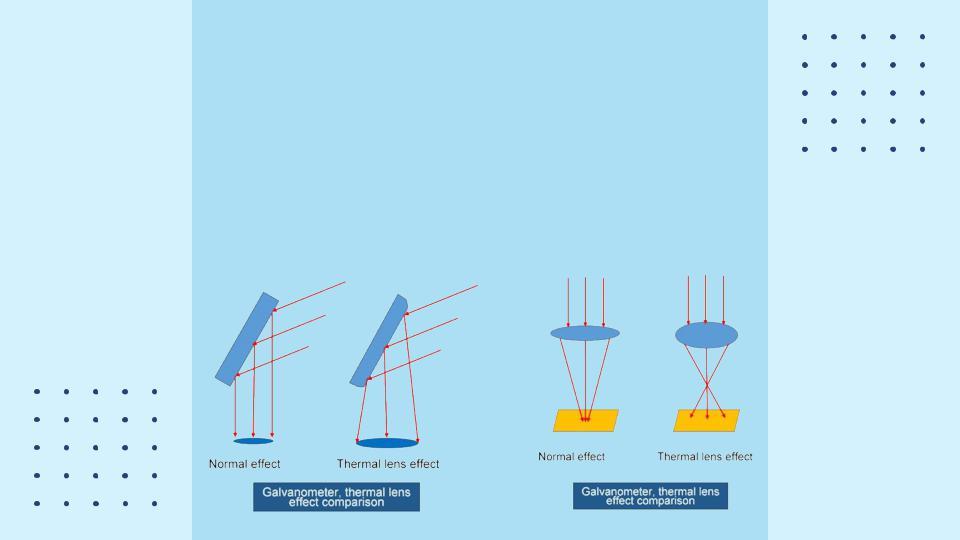

Thermal lens effect

Эффект тепловой линзы - эффект, при котором неравномерное распределение температуры в

активной среде приводит к изменениям показателя преломления, создавая оптическую линзу, что ухудшает качество лазерного луча и ограничивает его мощность.

Definition

Тонкий дисковый лазер (иногда называемый тонкодисковым лазером или лазером с активным зеркалом) — это тип твердотельного лазера с диодной накачкой, в которой среда усиления состоит из тонкого диска, как правило, из кристалла

Yb:YAG (иттербий-легированного граната) .

How it work



Сначала энергия подается от диодных лазеров, которые генерируют накачивающий луч, затем направляется на активный кристалл (тонкий диск), где поглощается и проходит через резонатор, усиливаясь многократно( 16 - 24 раз) , и формируется высококачественный лазерный

луч, готовый для использования.

Parameters of laser

Thickness

Power

Resonator

Толщина диска от 150

От нескольких сотен

параболическое

мк до 1,5 мм.

зеркало и

Диаметр от 2 до 50

мДж до уровня Дж.

призматические

мм.



ретрорефлекторы.
