Задание

На порт видеоплеера поступает поток IP пакетов из сети N со скоростью V бит/с. Тактовая частота процессора видеоплеера составляет h МГц. Память, используемая для хранения поступивших пакетов, составляет m Мбайт, на обработку одного бита входящего потока затрачивается 5 команд, исполняемых центральным процессором, всеми остальными видами задержек можно пренебречь.

Длина заголовка IP пакета 20 байт

1Кбайт = 1024 байт

Найти следующие показатели эффективности системы:

µ – интенсивность потока обслуживания;

λ – интенсивность потока заявок;

ρ – обслуженные заявки в единицу времени;

Pотк – вероятность отказа;

Q – относительную пропускную способность;

А – абсолютную пропускную способность.

Lсист – среднее число находящихся в системе заявок;

Lобсл – среднее число заявок под обслуживанием;

Lоч – средняя длина очереди;

Tсист – среднее время пребывания заявки в системе;

Tоч – среднее время ожидания в очереди.

Таблица 1 - Исходные данные для решения Задачи 7.

№ п/п	Тип сети из которой поступают пакеты	MTU	Скорость процессора h, МГц	Скорость поступления V, бит/с	Объем памяти, МБайт
17	IEEE 802.5 (4Mbit/s)	4464	800	159917376	1000

Содержание

1. Ход выполнение задания 4

1. Ход выполнение задания

Время, затрачиваемое видеоплеером на обработку 1 пакета:

0,0002242

Интенсивность потока обслуживания:

4460,30330062444

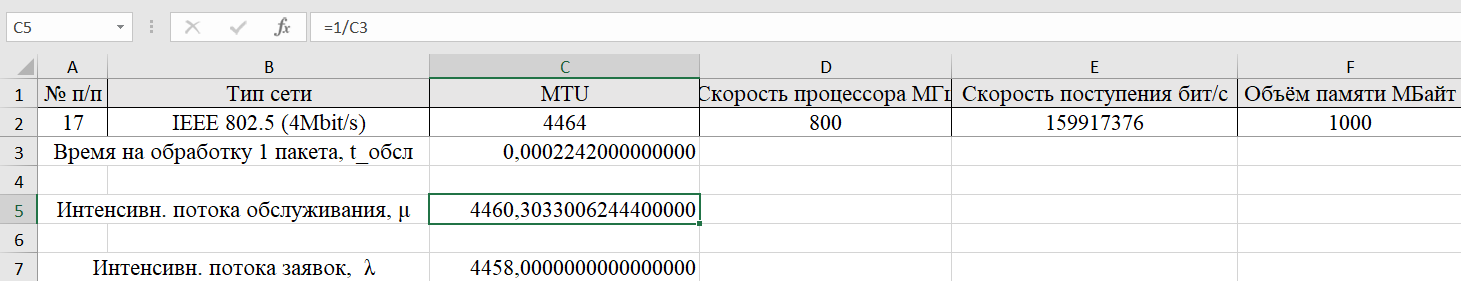

Рисунок 1 – Расчет параметров в Excel

Интенсивность потока заявок:

4458,000бит/с

Кол-во заявок, обслуженных в единицу времени:

0,9994836

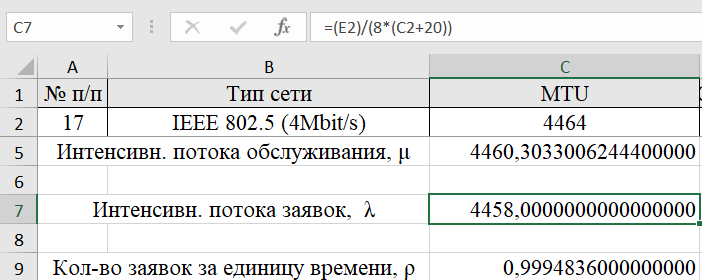

Рисунок 2 – Расчет параметров в Excel

Кол-во пакетов, которые могут храниться в памяти маршрутизатора.

233848 пакетов

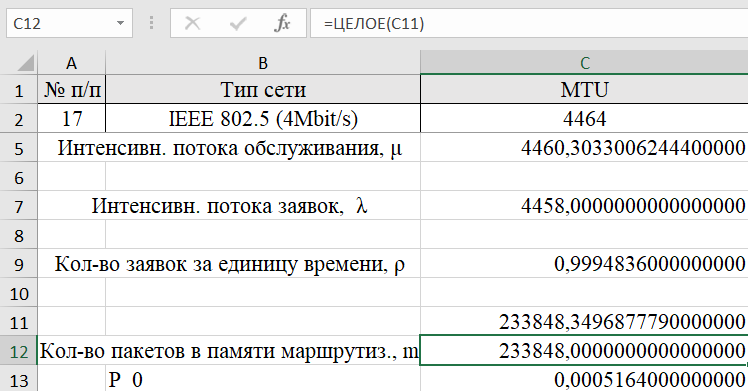

Рисунок 3 – Расчет параметров в Excel

Вероятность отказа, с условием, что ρ≠1, то:

0,0005164

Относительная и абсолютная пропускная способность:

4458

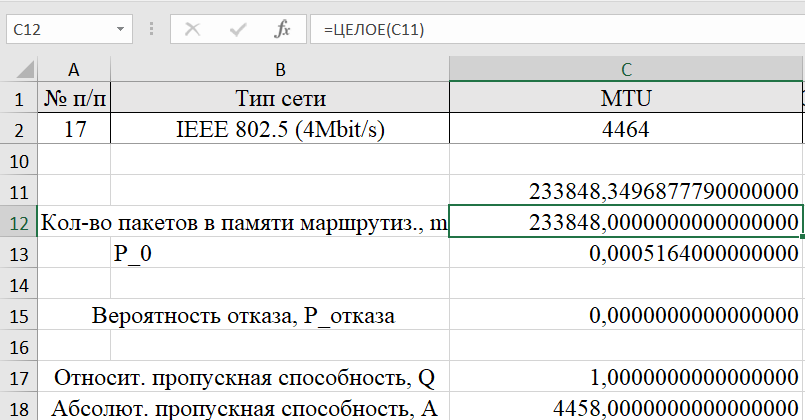

Рисунок 4 – Расчет параметров в Excel

Среднее число заявок, которые находятся в системе, очереди и под обслуживанием:

0,9994836

1934,48386264333

935,48334624333

Рисунок 5 – Расчет параметров в Excel

Среднее время нахождения заявки в очереди и системе:

0,433935366227754

0,434159566227754

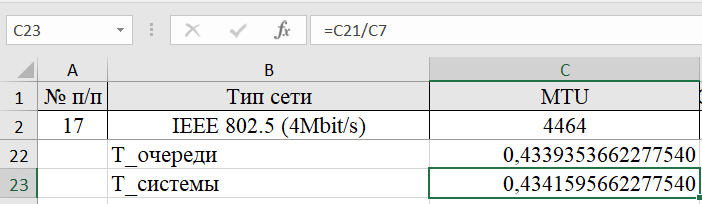

Рисунок 6 – Расчет параметров в Excel

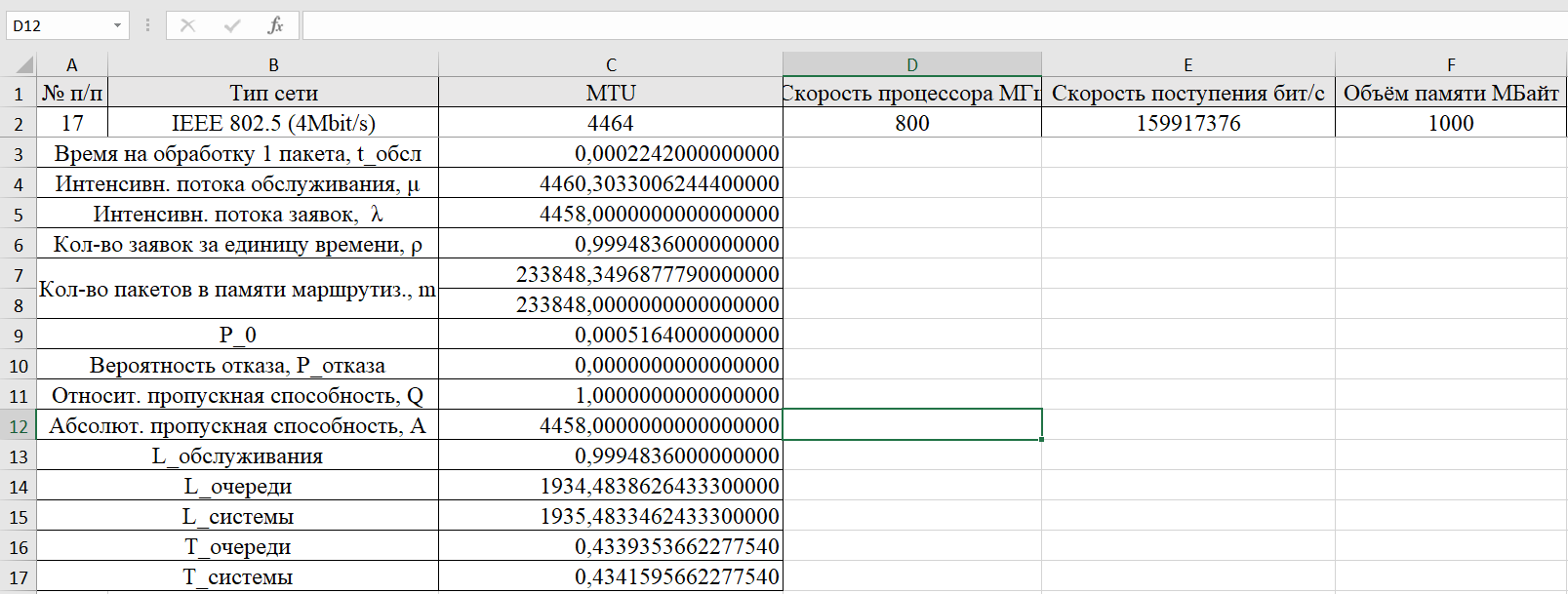

Рисунок 7 – Итоговые расчеты параметров в Excel

2. Вывод

Нашли предельные вероятности состояний системы и показатели ее эффективности.
