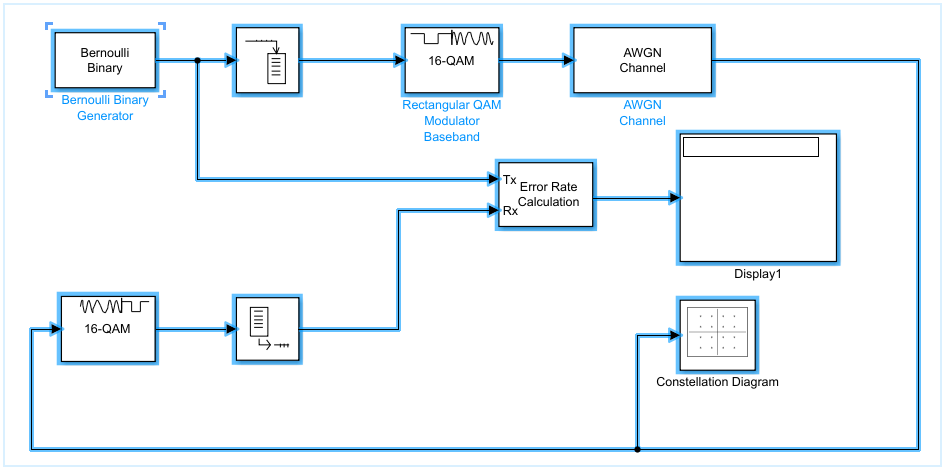

Рисунок 1 - Модель с амплитудной модуляцией и примененными настройками

ТАБЛИЦА 2 - Зависимость вероятности битовой ошибки от отношения Eb/N0 для амплитудной модуляции

𝐸𝑏/𝑁0 , дБ	𝑃ош
11	0.156054
12	0.137438
13	0.126438
14	0.105307
15	0.093335
16	0.077035
17	0.062003
18	0.049662
19	0.039662
20	0.028468
21	0.019857

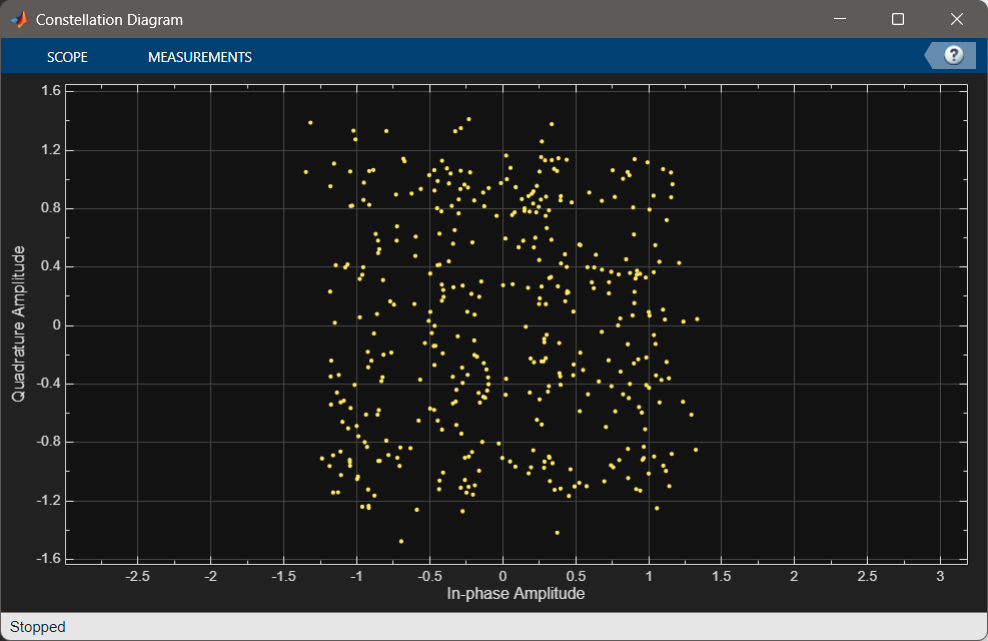

Рисунок 1.2. Созвездие AM-16

Рисунок 2 - Модель с модулятором и демодулятором ФМ

ТАБЛИЦА 3 - Зависимость вероятности битовой ошибки от отношения Eb/N0 для фазовой модуляции

𝐸𝑏/𝑁0 , дБ	𝑃ош
6	0.170823
7	0.162866
8	0.130890
9	0.109170
10	0.096218
11	0.084803
12	0.067787
13	0.054815
14	0.042032
15	0.029924
16	0.019221

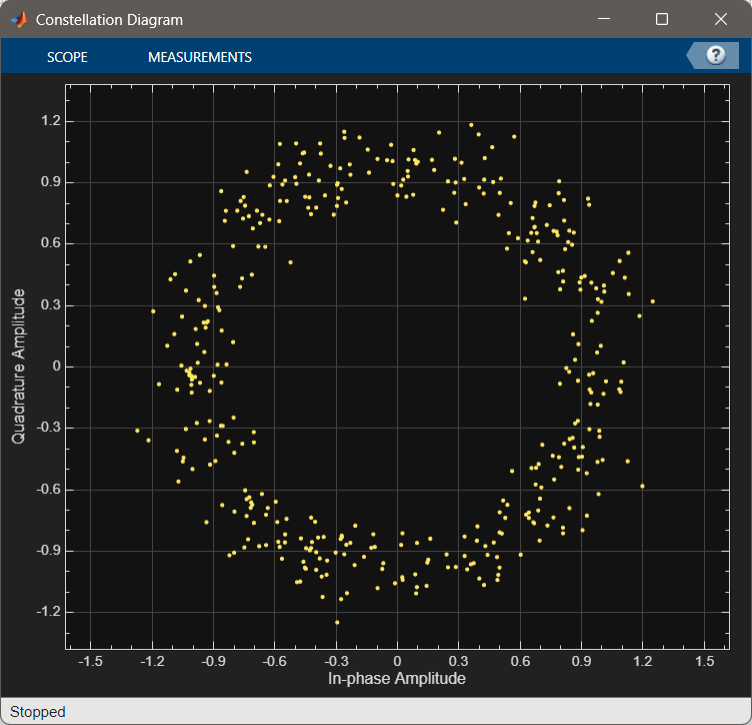

Рисунок 2.1 Созвездие ФМ-16

Рисунок 3 - Модель с модулятором и демодулятором КМ

ТАБЛИЦА 4 - Зависимость вероятности битовой ошибки от отношения Eb/N0 для квадратурной модуляции

𝐸𝑏/𝑁0 , дБ	𝑃ош
2	0.232774
3	0.203128
4	0.184569
5	0.160668
6	0.141422
7	0.122115
8	0.095693
9	0.075392
10	0.057188
11	0.042707
12	0.028080

Рисунок 3.1 Созвездие КАМ-16 (код Грея)

Рисунок 4 - Модель с модулятором и демодулятором КМ (Режим Binary)

ТАБЛИЦА 5 - Зависимость вероятности битовой ошибки от отношения Eb/N0 для квадратурной модуляции с измененным способом раскладки битовых комбинаций

𝐸𝑏/𝑁0 , дБ	𝑃ош
2	0.270562
3	0.265041
4	0.237416
5	0.207555
6	0.184365
7	0.157778
8	0.123777
9	0.101646
10	0.075849
11	0.055704
12	0.039563

Рисунок 4.1 Созвездие КАМ-16(«последовательное» размещение чисел)

Рисунок 5 - Модель с модулятором и демодулятором КМ при четырехточечном созвездии

Таблица 6 - Зависимость вероятности битовой ошибки от отношения Eb/N0 для квадратурной модуляции при четырехточечном созвездии

𝐸𝑏/𝑁0 , дБ	𝑃ош
-2	0.211909
-1	0.187441
0	0.157853
1	0.132625
2	0.106632
3	0.077821
4	0.055273
5	0.037366
6	0.023937
7	0.012335
8	0.005838

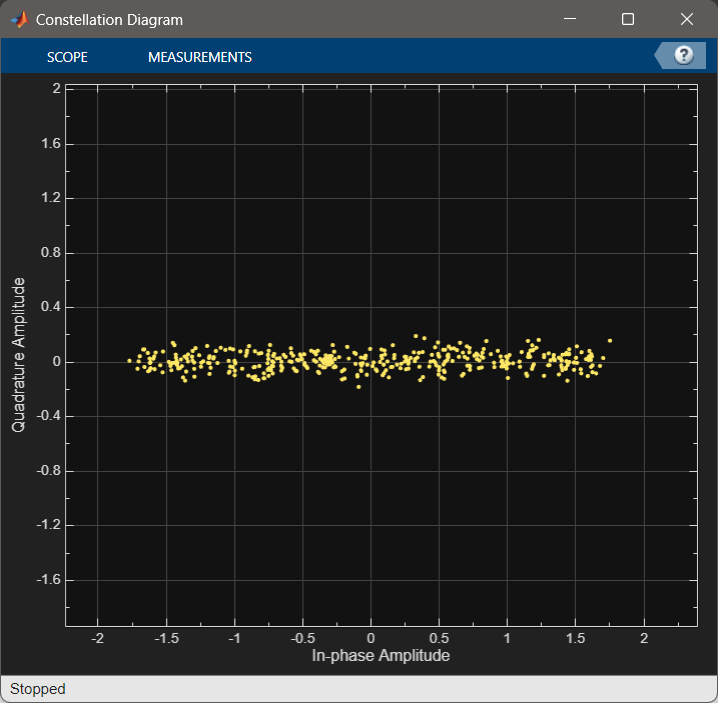

Рисунок 6.1 Созвездие КАМ-4 (код Грея)

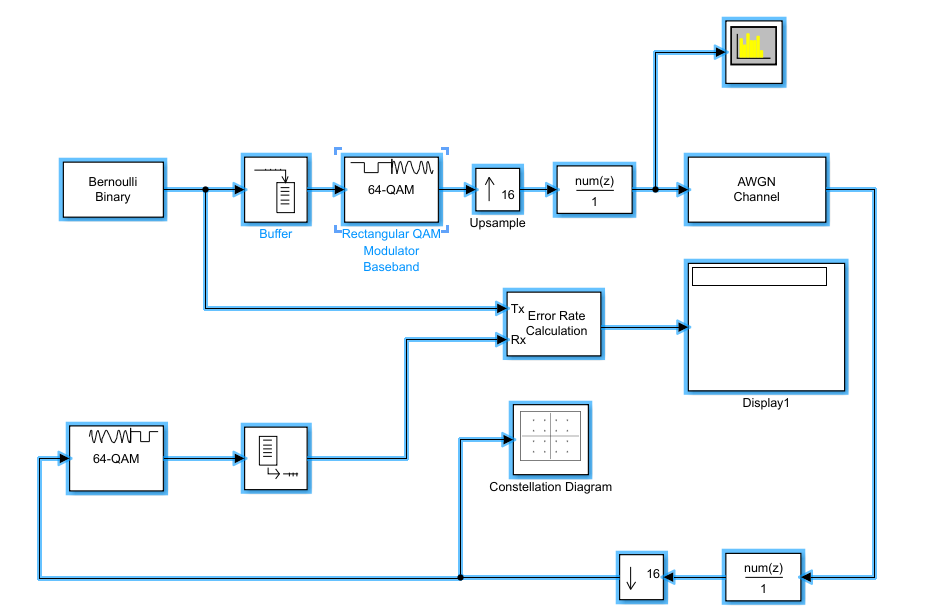

Рисунок 6 - Модель с модулятором и демодулятором КМ при шестидесяти четырехточечного созвездия

Таблица 7 - Зависимость вероятности битовой ошибки от отношения Eb/N0 для квадратурной модуляции при шестидесяти четырехточечного созвездия

𝐸𝑏/𝑁0 , дБ	𝑃ош
6	0.238322
7	0.220604
8	0.190694
9	0.173250
10	0.154679
11	0.131665
12	0.110059
13	0.096534
14	0.079624
15	0.063930
16	0.048770

Рисунок 7 - Схема модели формируемого сигнала

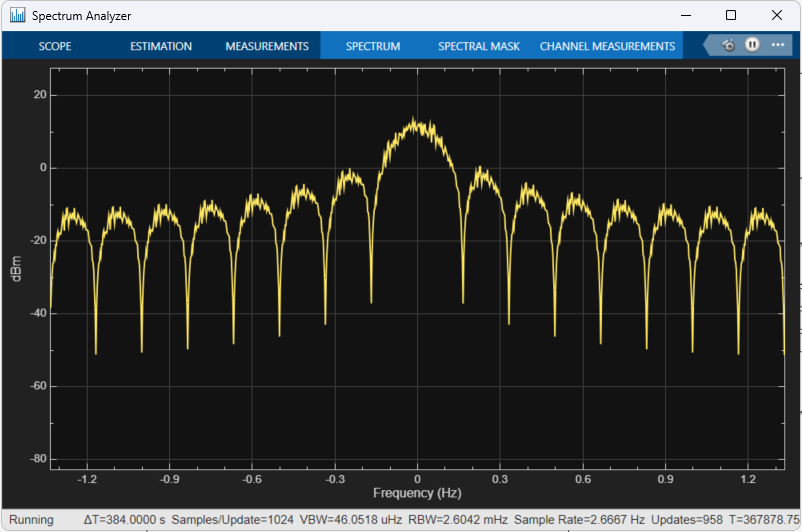

Рисунок 7.1 - График СПМ сигнала при использовании фильтра с АЧХ с прямоугольным сглаживанием

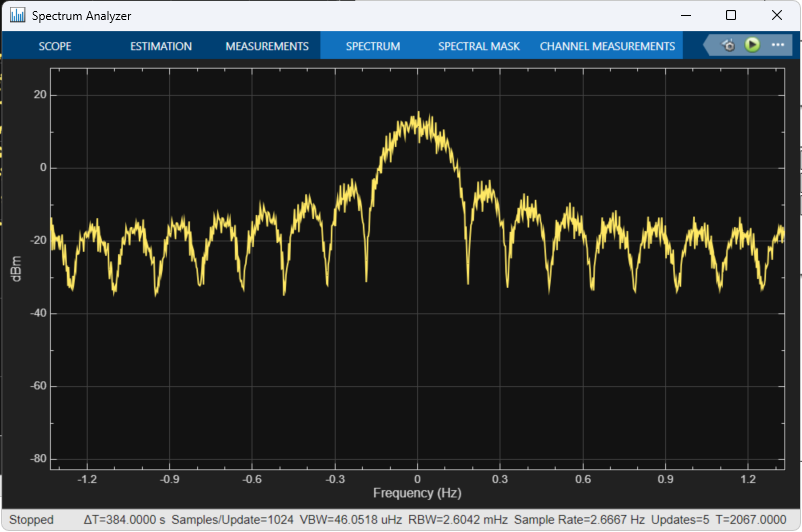

Рисунок 7.2 - График СПМ сигнала при использовании фильтра с АЧХ с косинусоидальным сглаживанием

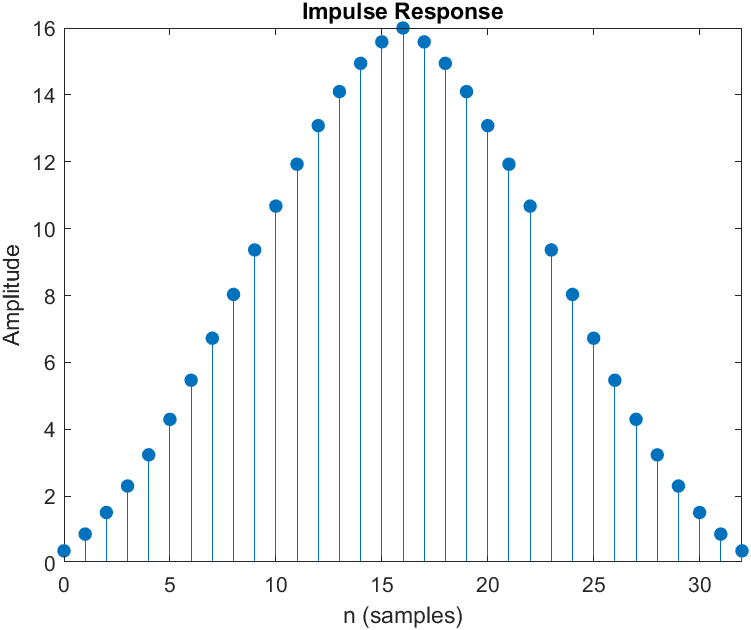

Рисунок 8 - график ИХ фильтра rcosdesign(0.5, 1, 16)*4 График ИХ фильтра с АЧХ с косинусоидальным сглаживанием

Рисунок 9 - график КФ ИХ фильтра xcorr(rcosdesign(0.5, 1, 16)*4)График ИХ фильтра с АЧХ с косинусоидальным сглаживанием
