Цель работы

Данная лабораторная работа посвящена реализации механизма хранения характеристик номенклатуры.

Задачи

1. Создать план видов характеристик для хранения видов характеристик.

2. Создать справочник для хранения вариантов значений характеристик.

3. Создать регистр сведений для хранения характеристик

4. Реализовать отбор по характеристикам в справочнике

Выполнение работы

Создание плана вида характеристик «Виды характеристик»

Пользователь должен иметь возможность создавать характеристики примитивных типов данных (число, строка, дата, булево). Для реализации этой возможности создадим новый объект дерева конфигураций – план видов характеристик.

План видов характеристик - это прикладные объекты дерева конфигурации, предназначенные для хранения информации о характеристиках различных объектов. С их помощью пользователь может создавать всевозможные характеристики, описывать тип этих характеристик и задавать их значения (например, для описания товаров произвольными количеством характеристик (цвет, размер, запах и т. д.).

Создаем Планы видов характеристик с названием «ВидыХарактеристик». В окне «Тип значения характеристик» нужно будет добавить типы данных, которые могут быть в плане характеристик: Число, Строка, Дата, Булево. Чтобы можно было указать несколько типов данных, поставим галочку у пункта «Составной тип данных».

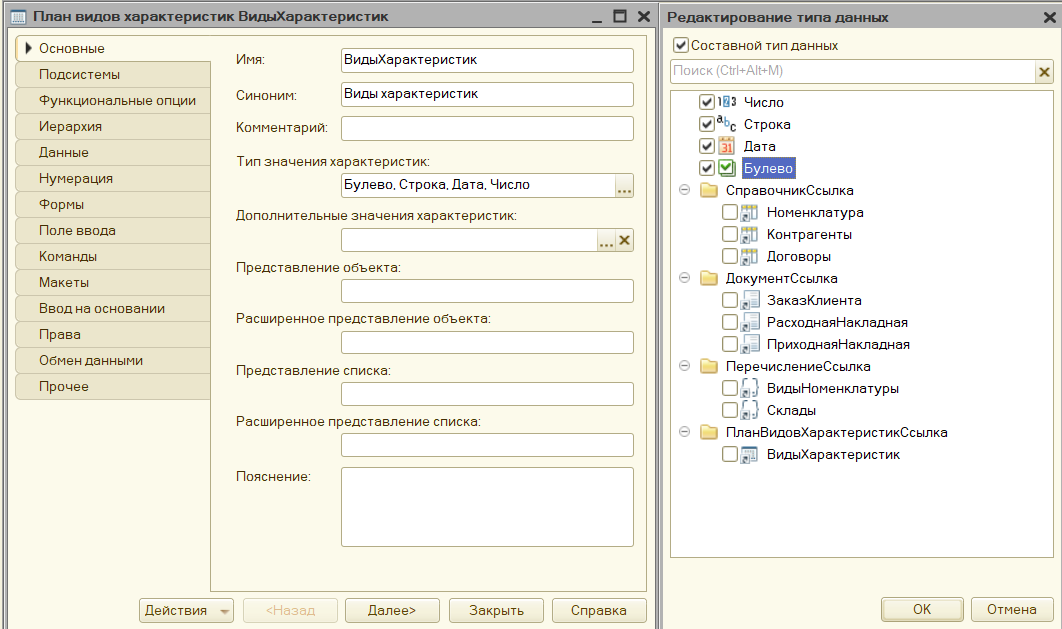

Рисунок 1 – Создание объекта «План видов характеристик»

Рисунок 2 – Реализация объекта «План видов характеристик»

Создание справочника «Варианты значений характеристик»

Некоторые значения видов характеристик могут встречаться в системе неоднократно: например, страна производитель или цвет. Хранение подобных значений необходимо предусмотреть в отдельном справочнике, подчиненном плану видов характеристик.

Создаем новый справочник с названием «ВариантыЗначенийХарактеристик». Во вкладке Владельцы выберем объект ПланВидовХарактеристик.ВидыХарактеристик.

Рисунок 3 – Создание справочника «Варианты значений характеристик»

Рисунок 4 – Реализация справочника «Варианты значений характеристик»

Так как создали справочник, то в объекте «Планы видов характеристик» в Тип значения характеристик добавим новый тип данных - СправочникСсылка.ВариантыЗначенийХарактеристик.

Рисунок 5 – Добавление нового типа данных в «План видов характеристик»

Рисунок 6 – Новая реализация объекта «План видов характеристик»

Создание регистра сведений «Характеристики номенклатуры»

В регистре сведений необходимо хранить характеристики номенклатуры. Характеристики могут иметь разные типы данных. Эти типы должны наследоваться из настроек плана видов характеристик.

Пользователь должен иметь возможность самостоятельно создавать новые характеристики и настраивать их. Значение характеристики должно соответствовать указанному типу значения характеристики. Например, для характеристики количество ножек – это целое число, наличие функции No- Frost – булево и т.д.

Если выбирается характеристика, для которой существует заготовленный набор значений, то в списке выбора должны отображаться только соответствующие элементы. Например, при указании цвета в список выбора значений должны быть только цвета и не должно быть стран.

Создадим новый регистр сведений с наименованием «ХарактеристикиНоменклатуры». Так как периодичность нам не нужна, то установим тип непериодический. Далее добавим измерения: Номенклатура с типом данных СправочникСсылка.Номенклатура и характеристика с типом данных ПланВидовХарактеристикСсылка.ВидыХарактеристик. Также для настройки регистра добавим ресурс Значение с типом данных Характеристика.ВидыХарактеристик.

Рисунок 7 – Создание регистр сведений «Характеристики номенклатуры»

Чтобы при выборе характеристик, для каждой существовал заготовленный набор значений, для ресурса Значения на вкладке Представление выполним настройку связи параметров выбора:

• Имя: Отбор.Владелец;

• Реквизит: Характеристика;

• Режим изменения: Очищать;

• Связи по типу: Характеристика.

Рисунок 9 – Настройка регистра сведений «Характеристики номенклатуры»

Рисунок 10 – Реализация регистра сведений «Характеристики номенклатуры»

Реализация отбора характеристик в справочнике

Так как в регистре сведений значения характеристик связаны с номенклатурой, то необходимо предусмотреть возможность использовать отборы по этим значениям в самом справочнике Номенклатура.

Чтобы реализовать возможность отбора, откроем справочник «Номенклатура». Во вкладке «Данные» находим свойство «Характеристики». В появившемся окне в таблице «Виды характеристик» добавим ПланВидовХарактеристик.ВидыХарактеристик. В таблице «Значение характеристик» добавили РегистрСведений.ХарактеристикиНоменклатуры. Поставим следующие значения:

• Поле объекта – Номенклатура;

• Поле вида – Характеристика;

• Поле значения - Значения.

Рисунок 11 – Дополнительная настройка характеристики справочника «Номенклатура»

Для проверки реализации запустили 1С: Предприятие, перешли на ссылку «Номенклатура». Там нажимаем на кнопку «Ещё» и выбираем «Настроить список…».

Рисунок 12 – Расположение кнопки «Настроить список…»

Выполним сортировку. Например, выбрать товар с цветом белый. Для этого на вкладке «Отбор», в таблицы Доступные поля раскрыли Ссылка, вынесли Цвет в Поле, Вид сравнения: «Равно», Значение: «Белый». После нажимаем «Завершить редактирование».

Рисунок 13 – Настройка отбора характеристик для справочника «Номенклатура»

Рисунок 14 – Результат отбора характеристик в справочнике «Номенклатура»

Вывод

В данной лабораторной работе была проделана работа с механизмом хранения характеристик номенклатуры.
