МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Кафедра «Сетевые информационные технологии и сервисы»

Дисциплина «Методы и средства проектирования информационных систем и технологий»

Лабораторная работа 4-5

Выполнили:

студенты группы БСТ2104

Проверил:

ст. пр. Рахмани Д.Д.

Москва, 2024 г.

Содержание

1 Цель работы 3

2 Составление системных диаграмм последовательностей 3

3 Вывод 6

1. Цель работы

Приобрести навыки построения диаграммы последовательностей, познакомиться с основными элементами диаграммы, изучить их назначение и обозначение.

2. Составление системных диаграмм последовательностей

Для составления СДП (Системной диаграмма последовательностей) используется основной успешный сценарий прецедента. Далее представлены СДП прецедентов в рамках системы «Система начисления зарплаты».

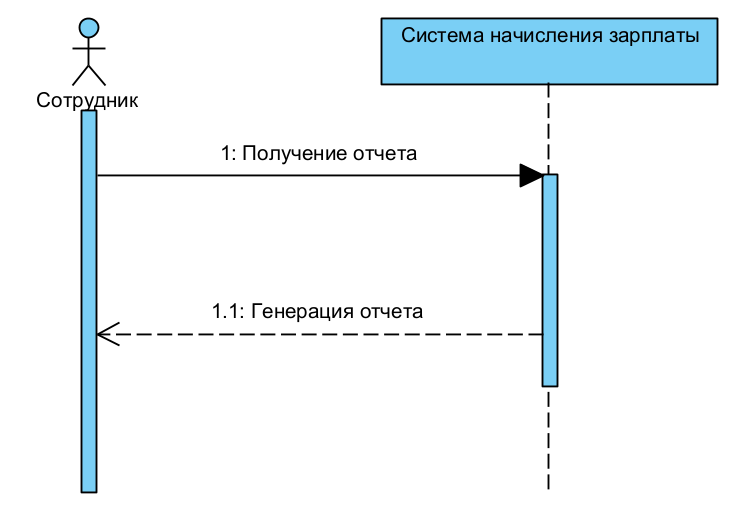

СДП прецедента «Получение отчета» представлено на рисунке 1.

Рисунок 1 – СДП «Получение отчета»

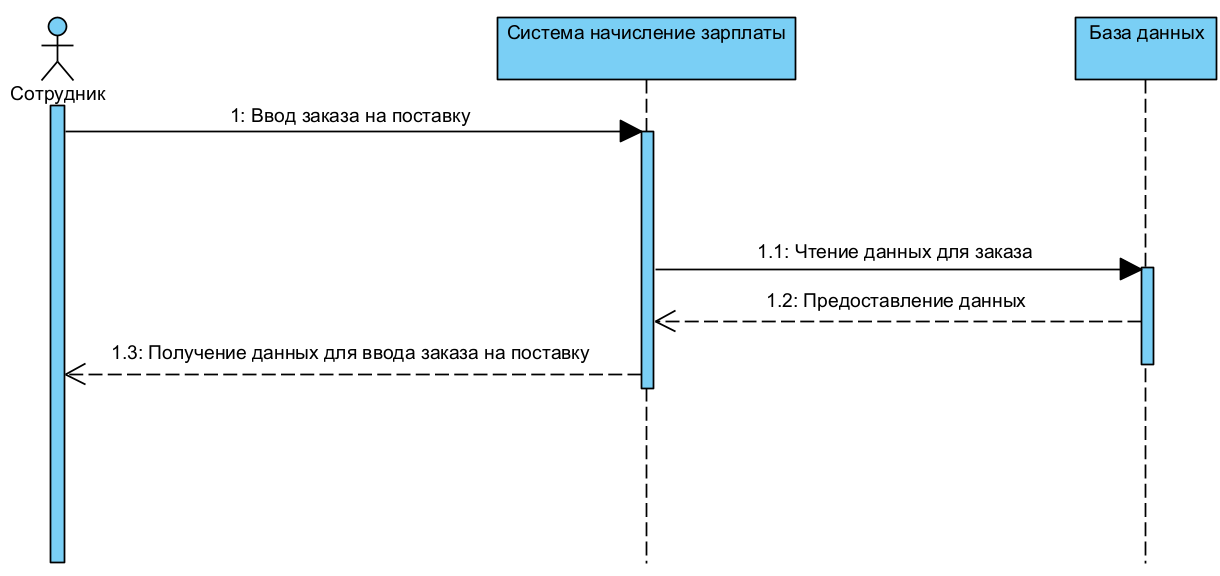

СДП прецедента «Ввод заказа на поставку» представлена на рисунке 2.

Рисунок 2 – СДП «Ввод заказа на поставку»

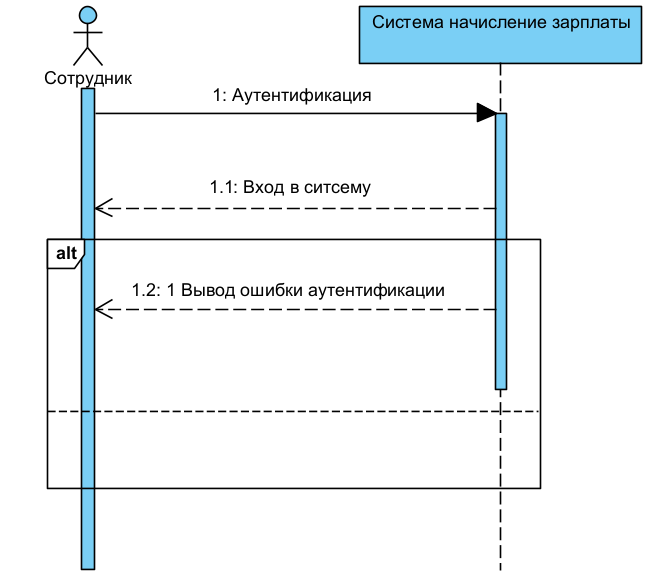

СДП прецедента «Аутентификации» представлена на рисунке 3.

Рисунок 3 – СДП «Аутентификации»

СДП прецедента «Оформление отпуска» представлена на рисунке 4.

Рисунок 4 – СДП «Оформление отпуска»

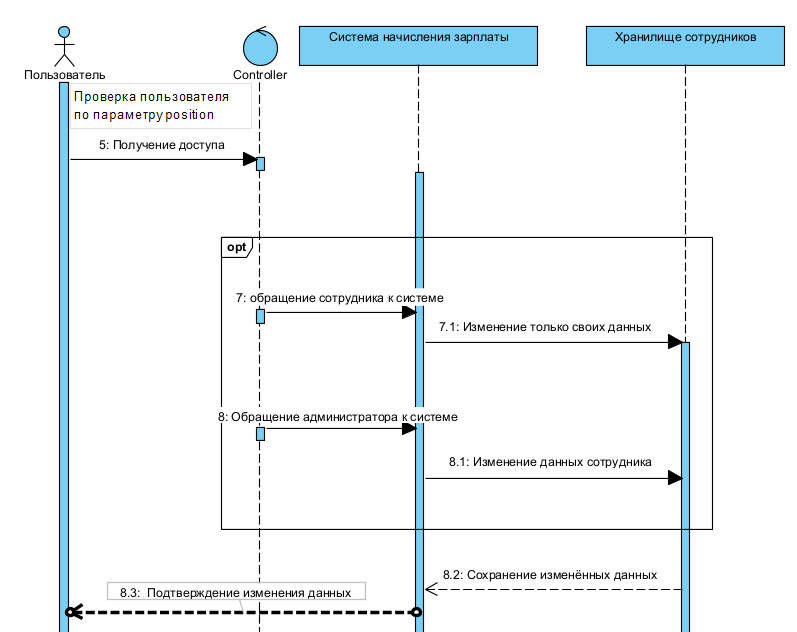

СДП прецедента «Изменение данных» представлена на рисунке 5.

Рисунок 5 – СДП «Изменения данных»

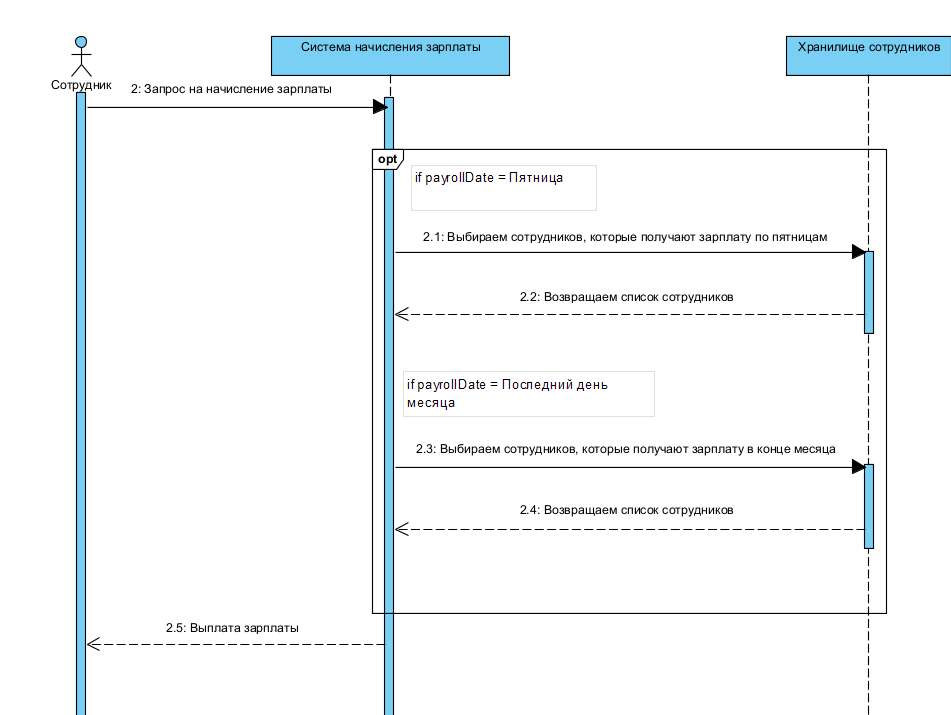

СДП прецедента «Выплата зарплаты» представлена на рисунке 6.

Рисунок 6 – СДП «Выплата зарплаты»

3. Вывод

В результате проделанной работы были приобретены навыки построения диаграммы последовательностей, мы освоили основные элементы диаграммы, изучили их назначение и обозначение.
