МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
«Московский технический университет связи и информатики»
Кафедра «Сетевые информационные технологии и сервисы»
Дисциплина «Методы и средства проектирования информационных систем и технологий»
Лабораторная работа 7
Выполнили:
студенты группы БСТ2104
Проверил:
ст. пр. Рахмани Д.Д.
Москва, 2024 г.
Содержание
1 Цель работы 3
2 Построение диаграммы 3
3 Вывод 3
Цель работы
Приобрести навыки построения диаграммы компонентов, познакомиться с основными элементами диаграммы, изучить их назначение и обозначение.
Построение диаграммы
Таблица 1 – Обозначение элементов диаграммы компонентов
Обозначение |
Название |
|
Связь |
|
Компонент |
|
Usage |
|
Port |
|
Интерфейс |

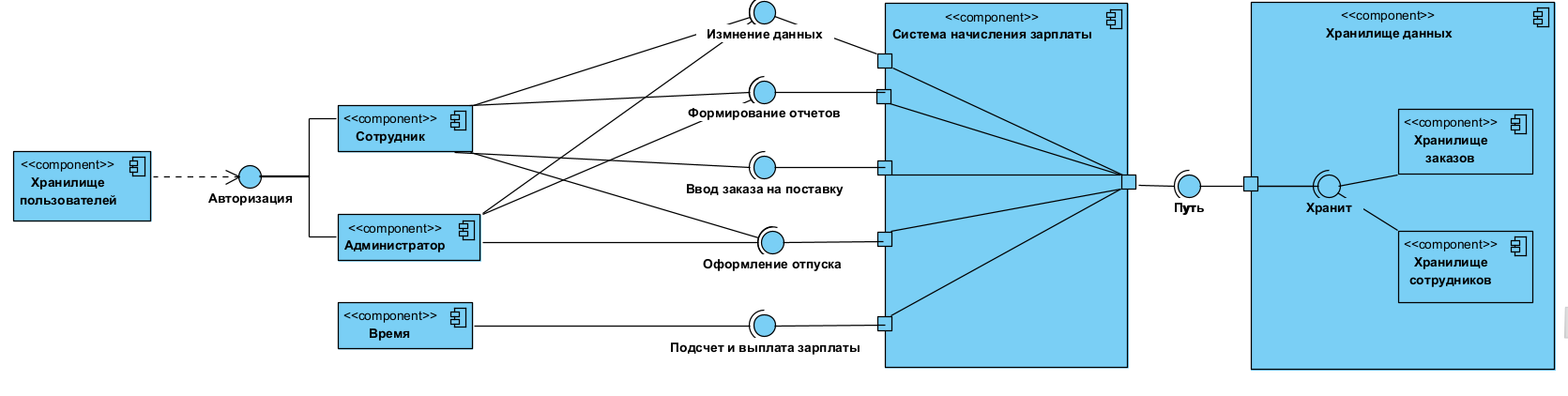

Рисунок 1 – Диаграмма компонентов
Вывод
В ходе выполнения работы освоили навыки построения диаграммы компонентов, познакомились с основными элементами диаграммы, изучили их назначение и обозначение.
