Каскад реакторов идеального смешения. Аналитический и графический методы расчета.

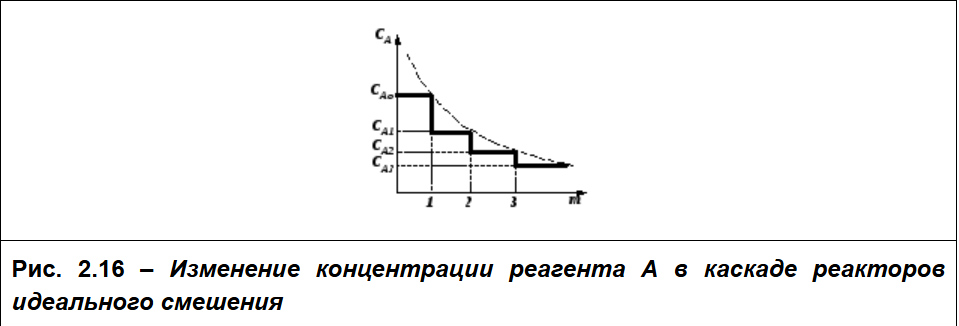

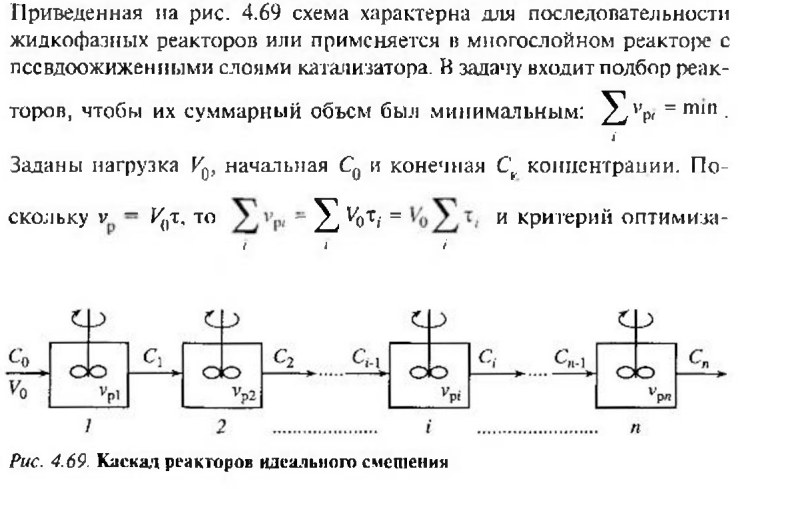

Единичный реактор идеального смешения не дает высокой степени превращения, так как концентрация исходных реагентов в нем мгновенно падает до конечного значения. Поэтому применяют ряд последовательно расположенных непрерывных реакторов смешения – каскад реакторов – К-РИС (рис. 2.15). Концентрация CА в такой системе падает до конечного значения не сразу, а постепенно, от реактора к реактору (рис. 2.16).
В каждом реакторе концентрация компонента в объеме постоянна и равна концентрации на выходе из реактора. Изменение концентрации в реакторах происходит мгновенно скачком при входе реакционной смеси в реактор.
Рабочая концентрация CA в каскаде реакторов в общем выше, чем в единичном реакторе смешения и приближается с увеличением числа реакторов к значению ее в реакторе вытеснения.
Чем больше степеней изменения концентрации в каскаде m (чем больше реакторов), тем больше каскад реакторов приближается к реактору идеального вытеснения. Выдача расчета каскада реакторов заключается в определении числа ступеней (числа реакторов) – m, необходимых для достижения заданной степени превращения xA.
Для аналитического расчета каскада реакторов необходимо:
1) иметь сведения о кинетике процесса [-rA= f(CA)],
2) знать концентрацию исходного реагента А на входе в первый реактор, Cao, и на выходе из последнего реактора, Cam, то есть общую степень превращения xA,
3) задаться объемом единичного реактора (то есть временем пребывания в единичном реакторе смешения,см), при этом предполагают, что объемы единичных реакторов в каскаде равны.
Для единичного m-го реактора идеального смешения имеем:
Можно найти скорость процесса в реакторе. Для этого представим его в таком виде:
(2.71)
Концентрация реагента на входе в реактор, CAm-1, и время пребывания – величины известные и постоянные, так как даются по условию. Таким образом, из уравнения (2.71) следует, что скорость реакции (-rA) линейно зависит только от концентрации на выходе, CAm. Если эту зависимость выразить графически, то прямая, описываемая уравнением (2.71),
Пересекает ось абсцисс в точке Сam-1
и имеет тангенс угла наклона,
равный
(рис.2.17).
Для нахождения концентрации вm-ом
реакторе необходимо уравнение (2.71)
решить совместно с кинетическим
уравнением, то есть:
Поэтому, для нахождения концентрации
реагента на выходе из первого реактора,
CA1, необходимо из
точки CAo, лежащей на
оси абсцисс, провести прямую с тангенсом
наклона
до
пересечения с кривой -rA=f(CA)
в то
чке
М.
Если опустить перпендикуляр из точки пересечения прямой и кривой (точка М, см. рис. 2.17), то на оси абсцисс можно получить значение концентрации CA1 в первом реакторе. Эта же концентрация является входной для второго реактора. Для нахождения концентрации во втором реакторе CA2 операция повторяется из точки CA1. Такие операции продолжают повторять до тех пор, пока в последнем реакторе не будет достигнута заданная конечная концентрация CAк. Так как время пребывания во всех реакторах одинаково, то постоянен угол наклона прямых и, следовательно, они параллельны.
Число ступеней изменения концентрации и будет числом реакторов в каскаде, необходимым для достижения заданной степени превращения xAк.
Как было показано ранее, с увеличением числа реакторов в каскаде характер изменения параметров в нем приближается к реактору идеального вытеснения. Поэтому при увеличении числа реакторов в системе будут сильнее проявляться все свойства, присущие реактору идеального вытеснения, и наоборот.
Сравнение эффективности РИС-н, РИВ и каскада РИС
Проведем
сравнение по интенсивности режима,
которая будет больше в том случае, где
для достижения одинаковой степени
превращения при прочих равных условиях
потребуется
меньший объем реактора.

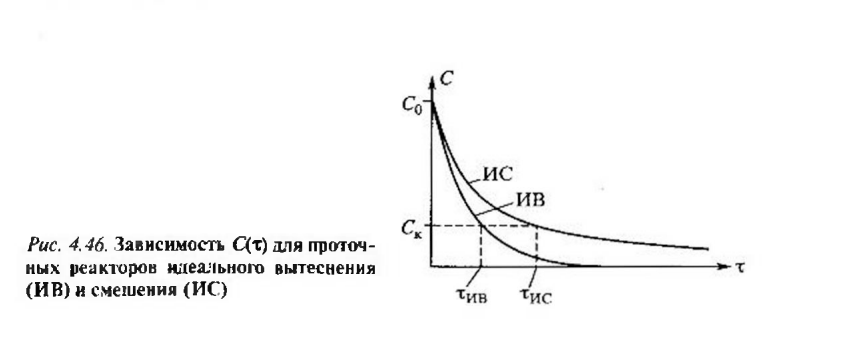

На рис. 4.46 в одном масштабе приведены
зависимости С(т) для режимов ИС-н и ИВ
при протекании реакции первого порядка.
Из графика видно, что условное время,
необходимое для достижения одинаковой
степени превращения, или одинаковой
конечной концентрации, в режиме идеального
вытеснения τив
меньше времени в режиме идеального
смешения тис, т.е. τив
< τис.
Соответственно, также будут соотноситься
и объемы реакторов:
т.е. процесс протекает интенсивнее в режиме ИВ.
Для подтверждения того, что полученный результат будет относиться и к реакциям с другими кинетическими зависимостями, воспользуемся графическим методом решения, уравнений математических моделей процессов ИВ и ИС-н:
Проточный реактор идеального смешения удобен для процессов с медленным ходом реакции, когда необходимое для превращения время составляет минуты или десятки минут. В этом случае в емкости с перемешиванием можно обеспечить необходимое достаточно большое τ. Для реализации такого длительного превращения реактор ИВ должен будет представлять собой длинную узкую трубу, что приведет к большому гидравлическому сопротивлению. С другой стороны, процесс в режиме ИС менее интенсивен, чем в режиме ИВ, и требуемый объем реактора может оказаться очень большим. Компромиссом является последовательность (каскад) реакторов в режиме идеального смешения.

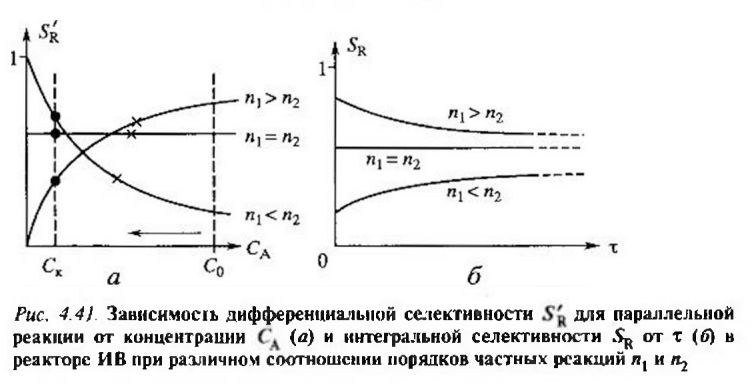

Реакторы с различным режимом движения потока при протекании сложных реакций сравнивают не только по интенсивности, но и по селективности процессов, протекающих в них. Селективность процесса Sесть интегральная величина, полученная из значений дифференциальной селективности S'. Последняя зависит от концентрации реагентов (см. разд. 4.4.2 и рис. 4.13). Как уже не раз говорилось, в режиме ИС весь процесс протекает при конечном значении концентрации исходного компонента Ск, а в режиме ИВ концентрация меняется от начальной Со до конечной Ск.
При n1> n2 процесс в реакторе ИВ и интенсивнее, и селективнее. n1 < n2 увеличение селективности процесса в реакторе ИВ происходит в ущерб его интенсивности. При n1 = n2 процесс лучше проводить в режиме ИВ как более интенсивном, ибо селективность процесса не зависит от режима течения потока в реакторе.
В случае последовательной схемы превращения селективность по промежуточному продукту всегда уменьшается с глубиной превращения (рис. 4.43) и потому SИС < Sир. Режим идеального вытеснения и более интенсивен, и более селективен. В этом режиме также больше максимальный выход промежуточного продукта.
К
аскад
реакторов занимает промежуточное
положение
между крайними режимами - смешения и
вытеснения, — не только по интенсивности
процесса, но и по селективности при
протекании сложной реакции. Направление
изменения селективности процесса при
увеличении n
будет таким же, как и ее изменение при
переходе от идеального смешения к
вытеснению. Например, при протекании
последовательной реакции селективность
S
по
промежуточному продукту в режиме
идеального вытеснения будет больше,
чем при идеальном смешении. С увеличением
числа аппаратов в каскаде реакторов
идеального смешения (общая степень
превращения хк - 0,5) селективность
процесса также будет возрастать.
Реакторные системы в виде каскада
реакторов идеального смешения применяются
в осуществлении жидкофазных процессов.
