Вопрос №30

Вопрос №30 Реактор идеального смешения периодического действия. Построение математической модели РИС-п. Изотермические процессы в периодическом реакторе идеального смешения. Аналитические и графические зависимости концентрации, степени превращения от времени проведения гомогенного химического процесса для простых необратимых и обратимых реакций.

Реактор идеального смешения периодического действия и построение математической модели РИС-п. Изотермические процессы в периодическом реакторе идеального смешения.

Для анализа модели процессов данных реакторов будем использовать следующий вид уравнения:

t — астрономическое время, τ-1/и- переменная, пропорциональная линейной величине — длине реактора.

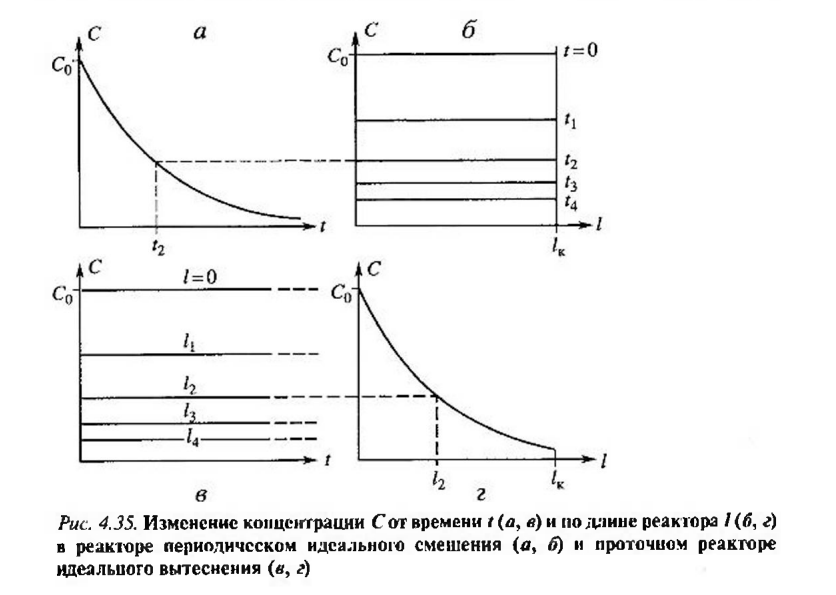

В режиме ИС-п процесс протекает нестационарно, τ = t и со временем t концентрация исходного вещества С уменьшается в соответствии с зависимостью - рис. 4.35, а. Но в каждый момент времени t1, t2, t3, t4 концентрация во всех точках реактора одинакова.

А налитические и графические зависимости концентрации, степени превращения от времени проведения гомогенного химического процесса для простой необратимой реакции.

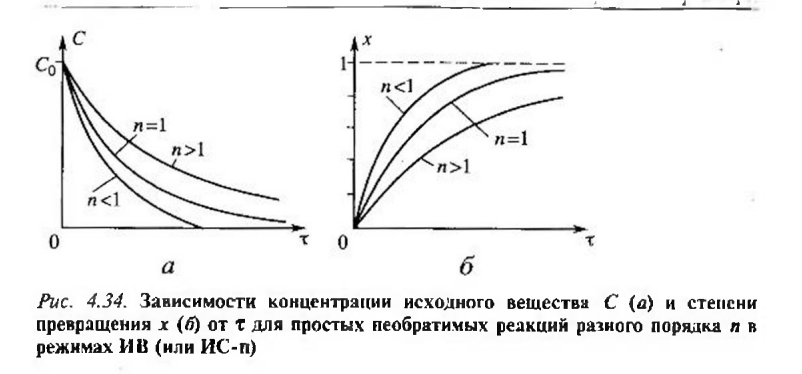

Графическое представление С(х) из уравнений (4.96) и x(τ) из уравнений (4.97) иллюстрирует рис. 4.34 (n = 1). Экспоненциально уменьшающаяся зависимость С(τ) и зеркальная ей x(τ) асимптотически приближаются при τ стремящееся к бесконечности к С = 0 или х = 1, соответственно, что отвечает тому, что в необратимой реакции исходное вещество п остепенно расходуется до его полного превращения.

А налитическое представление зависимости можно проанализировать по полученным уравнениям:

Аналитические и графические зависимости концентрации, степени превращения от времени проведения гомогенного химического процесса для простой обратимой р еакции.
