.docxЛипецкий государственный технический университет
Кафедра транспортных средств и техносферной безопасности
ЛАБОРАТОРНАЯ РАБОТА
Конструкция многодисковых и специальных муфт сцепления НТТМ
Выполнил:
Студент группы ТК-18-1
Руководитель:
Липецк 2020 г.
Лабораторная работа №3
Конструкция многодисковых и специальных муфт сцепления НТТМ
Цель работы:
а) Изучить конструкцию и работу многодисковых и специальных муфт сцепления;
б) Научиться выделять основные преимущества и недостатки;
в) Уметь оценивать перспективность конструкций муфт сцепления.
Муфта сцепления – служит для кратковременного разъединения вала двигателя и первичного вала коробки передач, что необходимо для безударного переключения передач, кратковременных остановок трактора и автомобиля, плавного трогания с места, а также управление зависимости ВОМ трактора.
Краткое описание конструкции агрегата трансмиссии:

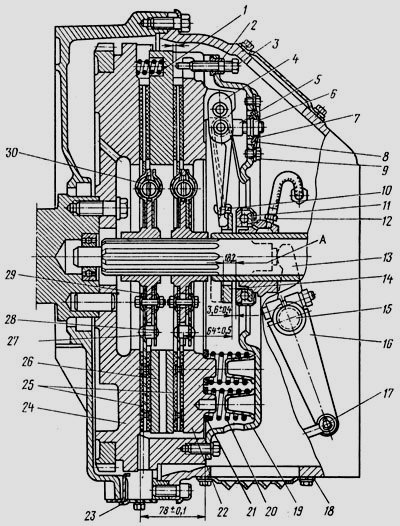

Рис.1 Сцепление Маз-5551, 5549, Маз-5335, 5336, 5337 1 — отжимная пружина; 2 — контргайка; 3 — регулировочный винт; 4 — оттяжной рычаг; 5 — вилка оттяжного рычага; 6 — регулировочная гайка; 7 — стопорная шайба; 8 — опорная пластина; 9 — болт крепления опорной пластины; 10 — пружина оттяжного рычага; 11 — муфта выключения сцепления с подшипником; 12 — шланг подачи смазки и муфте выключения сцепления; 13 — вилка выключения сцепления; 14 — упорное кольцо оттяжных рычагов; 15 — вал вилки выключения сцепления; 16 — рычаг вала вилки; 17 — палец; 18 — крышка люка картера сцепления; 19 — кожух сцепления; 20 — нажимная пружина; 21 — теплоизоляционная прокладка пружины; 22 — нажимный диск; 23 — крышка люка картера маховика; 24 — маховик;
25 — ведомые диски; 26 — средний ведущий диск; 27 — упорный штифт; 28 — диск гасителя крутильных колебаний; 29 — фрикционные кольца гасителя;
30 — пружина гасителя; А — ход муфты выключения сцепления.
Сцепление ЯМЗ-236К автомобилей Маз-5551, 5549, Маз-5335, 5336, 5337 (рис. 1) — двухдисковое, сухое, фрикционного типа, с периферийным расположением цилиндрических пружин, установлено в литом чугунном картере. Ведущей частью сцепления является маховик 24 двигателя, нажимный диск 22 и средний ведущий диск 26. Нажимный и средний ведущий диски сцепления Маз-5551, 5549, Маз-5335, 5336, 5337 отлиты из специального чугуна и имеют на наружной поверхности четыре равномерно расположенных по окружности обработанных шипа, которые входят в пазы на маховике. Такое соединение дает возможность перемещаться дискам в осевом направлении, но при этом обеспечивается передача к ним крутящего момента от маховика. Крутящий момент от маховика к ведомым дискам сцепления Маз-5551, 5549, Маз-5335, 5336, 5337 передается только тогда, когда нажимный и средний ведущий диски прижимаются к ведомым под действием нажимных пружин 20, расположенных по окружности между кожухом сцепления и нажимным диском. Для правильной установки пружин в кожухе сцепления имеются направляющие стаканы, а в нажимном диске — направляющие стержни. Для предохранения пружин от нагрева и отпуска, возможных при длительном буксовании сцепления, под каждую пружину со стороны диска подложена теплоизоляционная подкладка 21 из прессованного асбестового картона.
Передний ведомый диск сцепления Маз-5551, 5549, Маз-5335, 5336, 5337 установлен между маховиком двигателя и средним ведущим диском. Другой ведомый диск сцепления установлен между средним ведущим и нажимным дисками. Ведомые диски — составные. Их ступицы изготовлены из хромистой стали, а собственно диски выполнены из тонколистовой пружинной стали 65Г. С обеих сторон к ним приклепаны фрикционные накладки. Ведомые диски центрируются по наружной поверхности ступицы. Внутренние отверстия ступиц имеют шлицы для посадки ведомых дисков на шлицевой конец ведущего вала коробки передач.
К фланцу ступицы ведомого диска сцепления Маз-5551, 5549, Маз-5335, 5336, 5337 приклепан гаситель крутильных колебаний (демпфер) фрикционного (типа, предназначенный для устранения крутильных колебаний в силовой передаче автомобиля и уменьшения напряжений в ее элементах при резком изменении скоростного режима.
К обеим сторонам фланца ступицы ведомого диска прилегают фрикционные кольца 29 гасителя. Их охватывает с одной стороны стальной лист ведомого диска сцепления Маз-5551, 5549, Маз-5335, 5336, 5337, а с другой — диск 28 гасителя. Этот пакет стягивается шестью заклепками, под которые подложены тарельчатые пружины таким образом, что обеспечивается возможность некоторого взаимного углового смещения соединенных деталей. Такая возможность достигается постоянством расстояния между дисками сцепления и диском гасителя, обеспечиваемого тремя упорными штифтами 27, а также наличием шести овальных отверстий, через которые проходят соединяющие диски заклепки. Упругой муфтой гасителя являются шесть равномерно расположенных по окружности пружин 30. вставленных в отверстия, пробитые во фланце ступицы и дисках сцепления и гасителя. Выпаданию пружин препятствует обойма, охватывающая пружины и отбортовки, вставленные в отверстия. Таким образом, связь ведомого диска сцепления со ступицей, соединенной с ведущим валом коробки передач, осуществляется через пружины и фрикционные кольца гасителя крутильных колебаний. Момент трения в гасителе создается за счет тарельчатых пружин.
Вывод:
Я изучил конструкцию и работу многодисковых и специальных муфт сцепления, научился выделять основные преимущества и недостатки, смог оценить перспективность конструкций муфт сцепления.
