Лабораторная работа №9
Устройство и работа раздаточных коробок и механизмов распределения мощности между ведущими мостами
Цель работы:
а) Разобраться с устройством раздаточных коробок и механизмов распределения между ведущими мостами;
б) Изучить принцип работы раздаточных коробок и механизмов распределения между ведущими мостами.
Краткое описание конструкции агрегата трансмиссии:
Для увеличения проходимости, многие автомобили оборудованы раздаточной коробкой передач. Это дополнительная двухступенчатая коробка, которая обеспечивает подвод момента к ведущим мостам и позволяет двигаться в плохих дорожных условиях. Раздаточная коробка трактора МТЗ 82 применяется для передачи крутящего момента к переднему ведущему мосту от коробки передач. Ее использование позволяет осуществлять автоматическое или принудительное включение и выключение переднего моста. Передаточное число раздатки составляет 0,866.
Устройство
Раздаточная коробка выполнена в виде одноступенчатого шестеренчатого редуктора с роликовой муфтой свободного хода одностороннего действия и механизмом, имеющий возможность выключать, включать и блокировать муфту свободного хода. Раздатка размещается в отдельном корпусе, который монтируется на двух штифтах и присоединяется болтами к люку КПП с правой стороны.
Шестерня раздаточной коробки постоянно зацеплена с промежуточной шестерней, которая установлена на оси в корпусе коробки передач и постоянно находится в соединении с шестерней вторичного вала коробки передач. В связи с этим, шестерня раздаточной коробки на всех передачах синхронно активирует передний мост, во время срабатывания муфты свободного хода или когда ее принудительно блокирует тракторист.
Шестерня раздаточной коробки представляет собой единое целое с наружной ведущей обоймой муфты свободного хода и внутренним зубчатым венцом для осуществления принудительной блокировки. В профильных пазах данной шестерни размещено восемь заклинивающих роликов, подпружиненных штифтами. Пружины и штифты вставляются в сверления шестерни и фиксируются в них пробками.

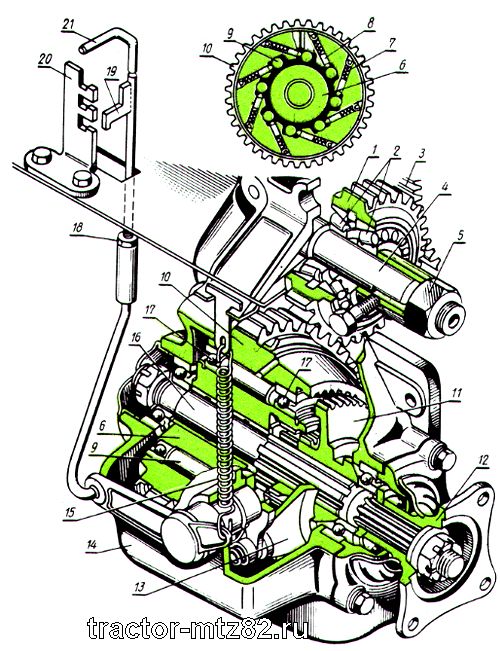

Рисунок 1 – Схема раздаточной коробки МТЗ-82.
Раздаточная коробка: 1 — промежуточная шестерня; 2 — подшипники промежуточной шестерни; 3 — шестерня вторичного вала; 4 — ось; 5 — гайка; 6 — ведомая обойма муфты свободного хода; 7 — пружина ролика; 8 — штифт; 9 — ролик; 10 — шестерня; 11 — зубчатая муфта; 12 — соединительный фланец; 13 — вилка; 14— корпус; 15 — оттяжная пружина; 16 — вал; 17 — подшипники муфты свободного хода; 18 — резьбовая муфта; 19 — упор тяги; 20 — стойка; 21 — тяга управления.
Внутренняя ведомая обойма муфты свободного хода смонтирована на валу раздатки МТЗ 82 на трубке из латуни и имеет возможность вращаться относительного самого вала.
Во внутренней ведомой обойме предусмотрен внутренний венец, при поомщи которого она имеет возможность соединяться с зубчатой муфтой, подвижно установленной на шлицах вала раздаточной коробки. Наружная шестерня имеет возможность проворачиваться относительно внутренней обоймы на подшипниках.
Передаточный числа заднего и переднего мостов, а также их радиусы качения шин подобраны таким образом, чтобы при отсутствии пробуксовки задних колес шестерня с наружной обоймой муфт свободного хода вращалась приблизительно на 5% медленнее, получая вращение от КПП, чем внутренняя обойма, получающая вращение от привода передних колес.

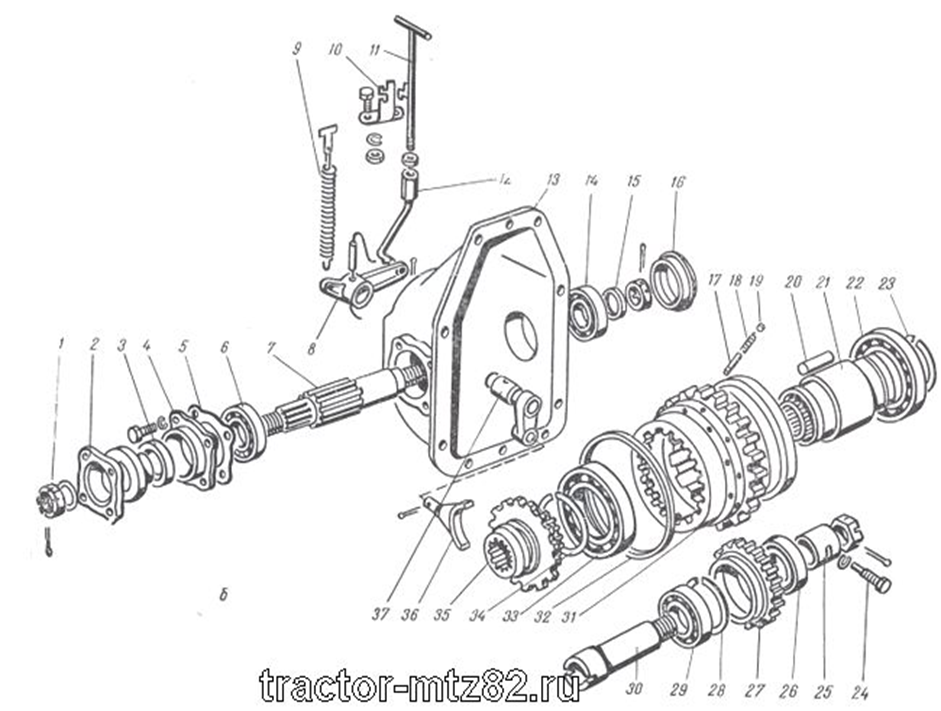

Схема размещения деталей в раздаточной коробке: 1 — гайка; 2 — фланец; 3 — манжета; 4 — корпус; 5 — прокладка; 6, 14, 22, 26, 29, 33 — подшипники; 7 — вал; 8 — рычаг; 9, 18 — пружины; 10 — стойка; 11, 12 — тяги; 13 — корпус раздаточной коробки; 15 — шайба; 16 — крышка; 17 — штифт; 19 — пробка; 20 — ролик; 21, 25 — втулки; 23, 28, 34 — кольца; 24 — винт; 27, 31 — шестерни; 30 — ось; 32 — обойма; 35 — муфта; 36 — вилка; 37 — валик с рычагом.
При подобном движении трактора МТЗ-82 его передние колеса работают в ведомом режиме, ролики расклинены и не блокируют независимое вращение обоймы и шестерни. В случае пробуксовки задних колес, замедляется частота вращения привода и передних колес, что приводит к уменьшению оборотов обоймы. При равном числе оборотов обоймы и шестерни ролики заклиниваются, создавая одно целое из обоймы и шестерни, подключая тем самым автоматически в ведущий режим передний мост.
Режим работы с автоматическим подключением переднего моста считается основным. Принудительное задействование переднего моста применяется при движении задним ходом, а также при длительном буксовании трактора, например, при пахоте.
В том случае, если передний мост подключен принудительно, то действие тормозов задних колес влияет и на передние. В связи с этим, для улучшения торможения на крутых склонах и скользких дорогах рекомендуется использовать принудительное включение переднего моста.
На хороших дорогах, особенно при выполнении транспортных работ и при перемещении навешанного оборудования, необходимо отключать передний мост. Это позволит снизить расход топлива и износ шин, а также продлит срок эксплуатации привода и муфты свободного хода. Управление раздаточной коробкой осуществляется при помощи зубчатой муфты, которая перемещаясь на шлицах вала может занимать три фиксированных позиции: муфта свободного хода включена, отключена и заблокирована. Зубчатая муфта управляется при помощи тяги, рукоятка которой находится в кабине. Усилие от тяги передается внешнему рычагу, установленном на поворотном валике. Внутренний рычаг приварен к валику и поворачивает вилку, заходящая в кольцевой паз зубчатой муфты и передвигает ее в необходимое положение.
Вывод:
Я разобрался с устройством раздаточных коробок и механизмов распределения между ведущими мостами. Изучил принцип работы раздаточных коробок и механизмов распределения между ведущими мостами.
